Детали машины
ПОДГОТОВКА К РАБОТЕ
5
1

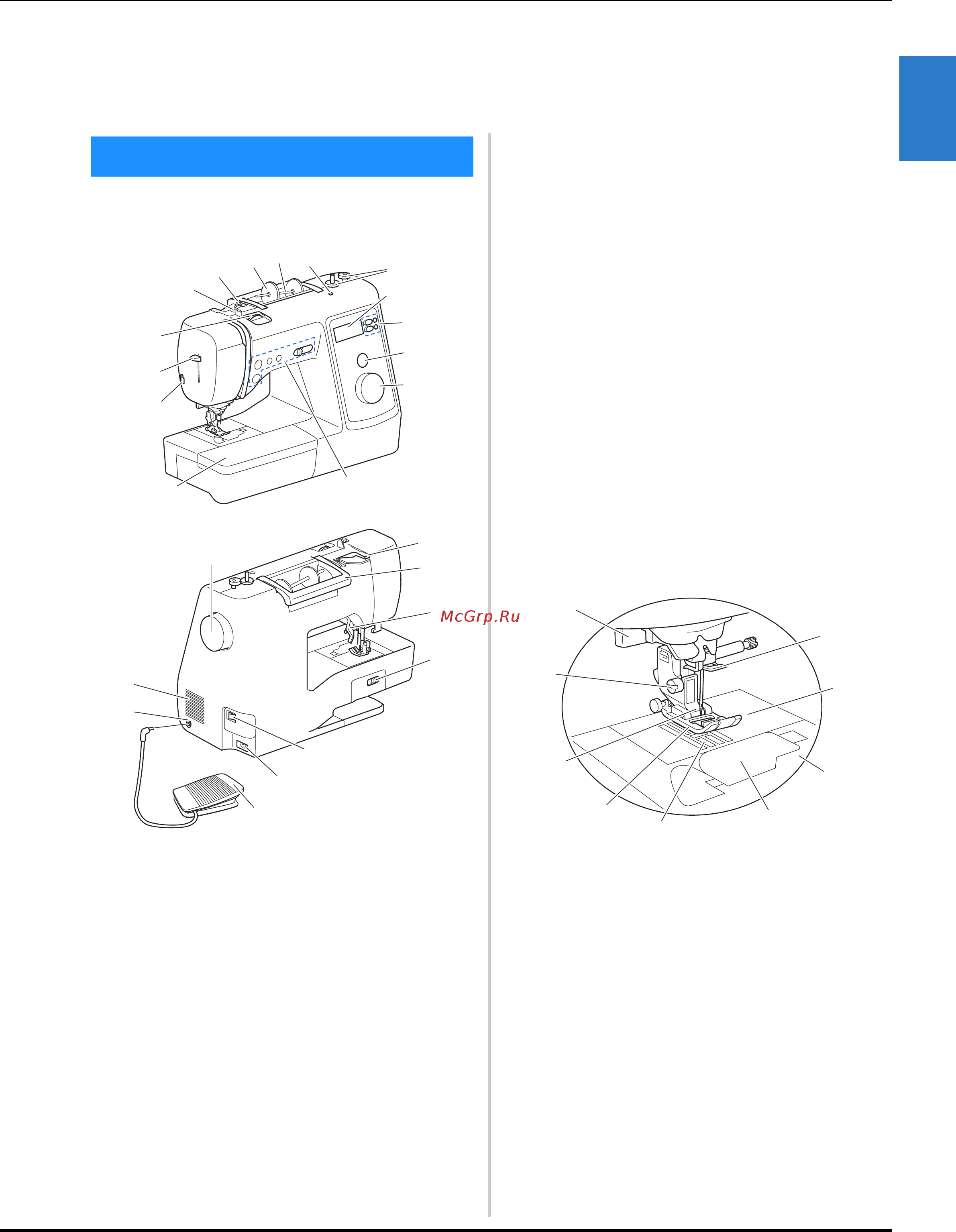

■ Основные детали
Вид машины различается в зависимости от модели.
1 Нитенаправитель для намотки шпульки и
натяжной диск (с. 13)
2 Нитенаправитель (с. 13)
3 Колпачок катушки (с. 12)
4 Стержень для установки катушки (с. 12)
5 Отверстие для стержня для второй катушки
Удерживает стержень для второй катушки для шитья с
двойной иглой. (с. 52) Это не отверстие для смазки. Не
заливайте масло в это отверстие.
6 Устройство намотки шпулек (с. 12)
7 ЖК-дисплей (жидкокристаллический дисплей)
(с. 10)
8 Кнопки управления (с. 6)
Кнопки управления различаются в зависимости от модели
машины.
9 Окно отображения строчки (с. 23)
(имеется на модели с 16 видами строчек)
0 Переключатель выбора строчек (с. 23)
A Кнопки управления и регулятор скорости шитья
(с. 6)
B Плоская платформа (с. 7, 29)
C Приспособление для обрезки нити (с. 17)
D Рычажок нитевдевателя (с. 17)
E Диск регулировки натяжения нити (с. 27)
F Маховик
При вращении маховика на себя (против часовой стрелки)
игла поднимается и опускается для выполнения одного
стежка.
G Крышка нитенаправителя (с. 13)
H Ручка
Ручка служит для переноски машины.
I Рычаг прижимной лапки
Поднимите или опустите рычаг прижимной лапки, чтобы
соответственно поднять или опустить прижимную лапку.
J Переключатель положения гребенок
транспортера
Используйте переключатель положения гребенок
транспортера для поднимания и опускания гребенок
транспортера. (с. 48)
K Кнопка питания (с. 9)
L Гнездо подключения питания (с. 9)
M Педаль (с. 24)
N Гнездо для подключения педали (с. 24)
O Вентиляционное отверстие
Вентиляционное отверстие обеспечивает циркуляцию
воздуха вокруг двигателя. Не закрывайте вентиляционное
отверстие во время работы машины.
■
Зона иглы и прижимной лапки
1 Нитенаправитель игловодителя (с. 16)
2 Игольная пластина (с. 29)
3 Крышка игольной пластины (с. 14)
4 Крышка челночного устройства/шпульный
колпачок (с. 14, 56)
5 Гребенки транспортера
Гребенки транспортера служат для подачи ткани в
направлении шитья.
6 Прижимная лапка
Прижимная лапка служит для приложения к материалу
постоянного давления во время шитья. Установите
прижимную лапку, соответствующую выбранному типу
строчки.
7 Держатель прижимной лапки (с. 22)
8 Винт держателя прижимной лапки (с. 22)
9 Рычажок для выметывания петли (с. 42)
Глава 1
ПОДГОТОВКА К РАБОТЕ
Детали машины
a
b
c
d
e
f
g
h
k
l
m
j
i
n
o
p
q
r
s
t
u
v
w
x
y
i
b
a
c
d
e
f
g
h
