1-8 Внутренниеинтерфейсныеразъемы

До подключения внешних устройств внимательно прочитайте следующую инструкцию:

• До подключения устройства, убедитесь в том, что контактная группа разъема его

интерфейса совместима с соответствующим разъемом на системной плате.

• Чтобы исключить риск повреждения оборудования, до начала процедуры инсталляции

нового устройства выключите ПК и отсоедините силовой кабель от блока питания.

• По завершении процедуры инсталляции устройства до включения ПК убедитесь в том,

что все интерфейсные и иные кабели подключены к системной плате должным образом,

после чего еще раз проверьте надежность соединений.

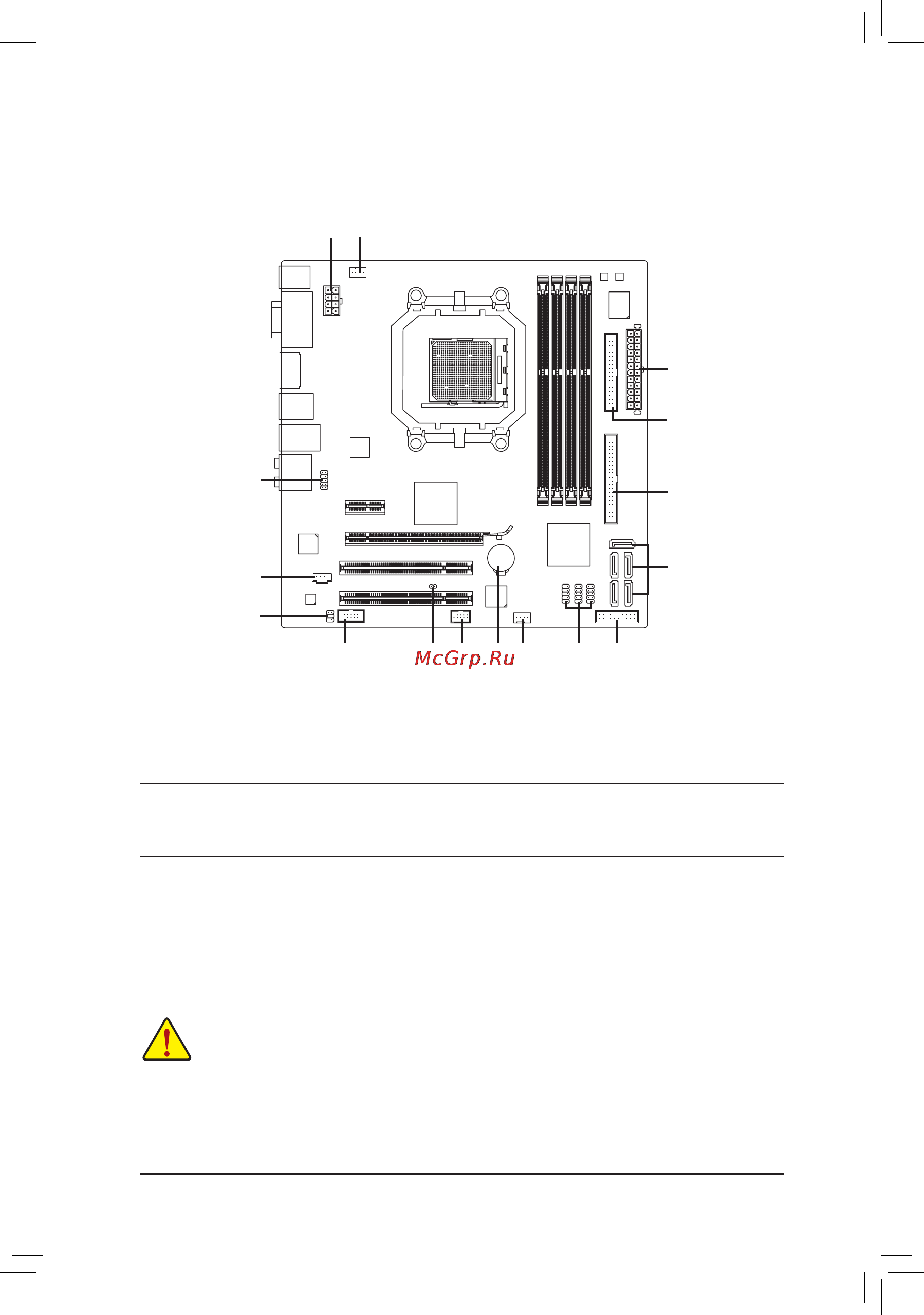

 1) ATX_12V_2X4

 2) ATX

 3) CPU_FAN

 4) SYS_FAN

 5) FDD

 6) IDE

 7) SATA2_0/1/2/3/4

 8) F_PANEL

 9) F_AUDIO

 10) CD_IN

 11) SPDIF_IO

 12) F_USB1/F_USB2/F_USB3

 13) F_1394_1

 14) COM

 15) CLR_CMOS

 16) BATTERY
