Gigabyte GA-880GM-USB3 (rev. 1.x) [18/27] 2 atx_12v_2x4 atx 8 контактныйразъемпитания12ви24 контактныйосновной

Демонтаж платы разъем pciex16_1 освободив плату от защелки установленной на pci express разъеме двумя руками аккуратно извлеките плату расширения как показано на изображении 12

Пример инсталляция и демонтаж графической pci express платы 12

Установка платы в разъем сориентировав устройство должным образом приложите небольшое усилие в направлении разъема до полного контакта платы расширения с pci express разъемом убедитесь в устойчивости платы перекосы и наклоны по отношению к pci express разъему недопустимы закрепите плату на задней стенке корпуса с помощью винта или специальной защелки 12

Установка устройств 12 12

6 конфигурированиевидеоподсистемы врежимеatihybridcrossfirex 13

A системныетребования 13

B процедурасоединенияграфическихплат 13

C настройкаbios 13

D конфигурированиедрайверавидеоподсистемы 13

7 интерфейсныеразъемыназаднейпанели 14

Ps 2портклавиатурыилимыши 14

Портd sub 14

Портdvi 14

Портhdm 14

Портusb2 1 14

A двухмониторнаяконфигурация 15

B воспроизведенияhddvdиblu rayдисков 15

Оптический выход цифровогоs pdif интерфейса 15

Портesata3гбит c 15

Портieee1394a 15

Сетеваярозеткаrj 45 15

Портusb3 2 16

Разъем выход боковойпарыколонок mini jackсерогоцвета 16

Разъем выход заднейпарыколонок mini jackчерногоцвета 16

Разъем линейныйвход mini jackголубогоцвета 16

Разъем линейныйвыход mini jackзеленогоцвета 16

Разъем микрофонныйвход mini jackрозовогоцвета 16

Разъемы выход центральнойколонкиисабвуфера mini jackоранжевогоцвета 16

8 внутренниеинтерфейсныеразъемы 17

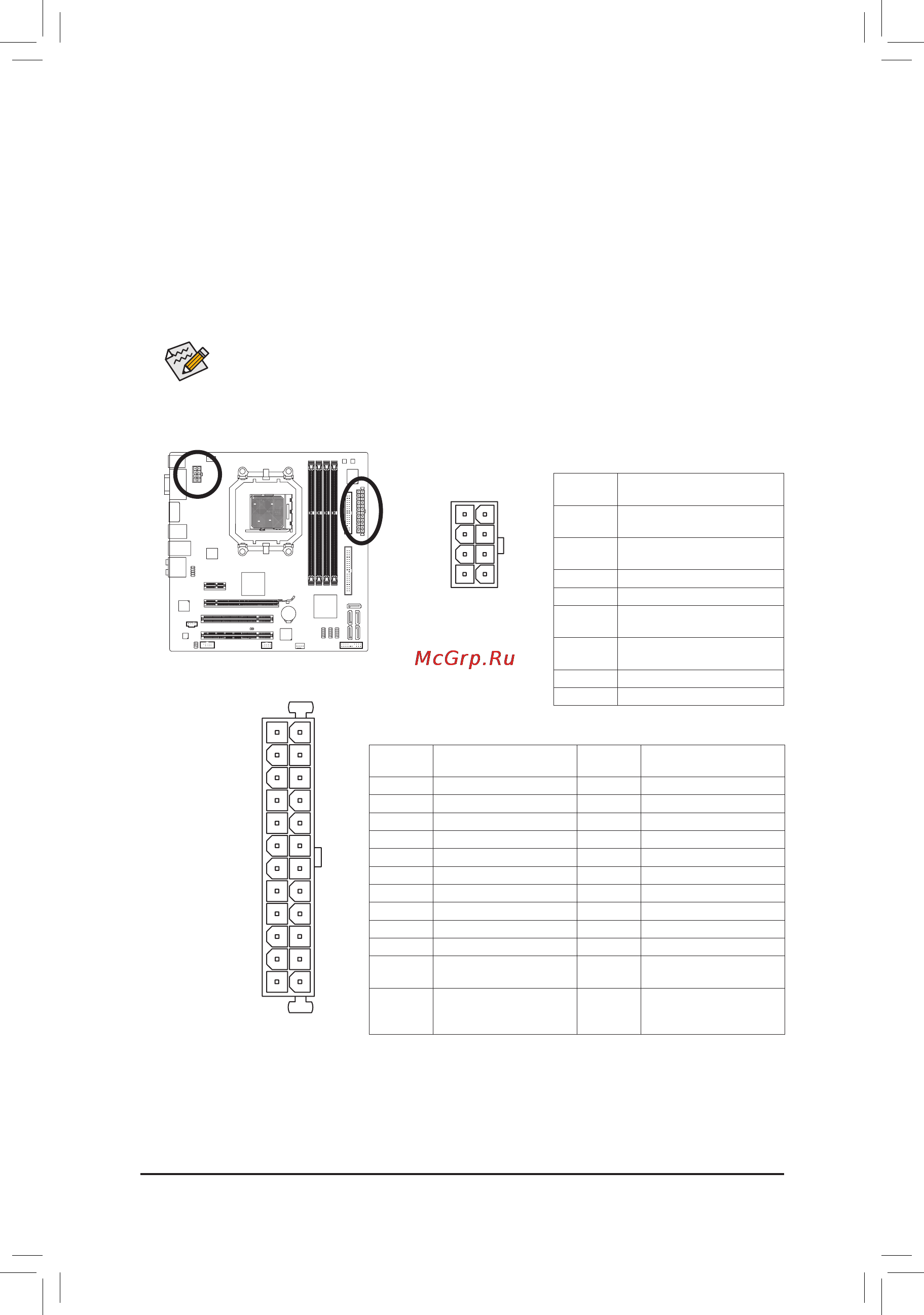

2 atx_12v_2x4 atx 8 контактныйразъемпитания12ви24 контактныйосновной 18

Atx разъемпитания 18

Atx_12v_2x4 18

Мощность блока питания должна быть достаточной для того чтобы обеспечить мощность блока питания должна быть достаточной для того чтобы обеспечить потребности всех установленных в системе компонентов желательно с небольшим запасом например 500 вт блок питания или более мощный в противном случае работоспособность системы оказывается нестабильной или старт компьютера вовсе невозможен 18

С помощью этого разъема блок питания пк обеспечивает все компоненты системной платы стабильным электропитанием необходимой мощности чтобы исключить риск повреждения оборудования до подключения кабеля питания к разъему убедитесь в том что блок питания выключен и все устройства инсталлированы должным образом разъем питания сконструирован таким образом чтобы полностью исключить возможность некорректного подключения к нему соответствующего кабеля блока питания правильно сориентируйте 24 контактный разъем блока питания и соедините его с atx разъемом на системной плате разъем atx 12 в предназначен для питания цп если он не подключен к системной плате включить компьютер не удастся 18

Установка устройств 18 18

4 разъемыcpu_fan sys_fanдляподключениявентиляторов 19

Fdd разъемфлоппи дисковода 19

Ide разъемide 20

Sata2_0 1 2 3 4 пропускнаяспособностьsata интерфейса3гбит с чипсетamdsb710 20

F_panel разъемфронтальнойпанели 21

Acz_det 22

Cd_in разъемcd_in 22

F_audio разъемфронтальнойаудиопанели 22

Faudio_jd 22

Line out l 22

Line2_l 22

Mic2_l 22

Группа контактов на передней панели поддерживает аудиоподсистемы класса intel high definition audio hd и ac 97 и предназначена для подключения аудиомодуля пк выполняя процедуру подключения соблюдайте полярность следуя инструкции некорректное подключение компонентов влечет за собой неработоспособность аудиоподсистемы а в отдельных случаях даже выход ее из строя 22

Класса hd audio для того чтобы правильно сконфигурировать фронтальную панель для совместной работы с аудиоподсистемой ac 97 обратитесь за дополнительной информацией к главе 5 конфигурирование 2 4 5 7 канальной аудиоподсистемы разъемы аудиоподсистемы представлены как на передней так и на задней панели 22

Контакт отсутствует 22

От стандартной для получения информации о конфигурировании аудиомодуля обратитесь к изготовителю корпуса 22

По умолчанию фронтальная панель настроена на работу с аудиоподсистемой 22

Системного блока если требуется активировать режим mute временное отключение аудиосигнала для задней панели обратитесь к главе 5 конфигурирование 2 4 5 7 канальной аудиоподсистемы только для шасси с фронтальной панелью hd audio некоторые шасси оснащены фронтальной панелью конфигурация которой отличается 22

Установка устройств 22 22

Этот разъем предназначен для вывода аудиосигнала с предусилителя оптического накопителя 22

23 установка устройств 23

F_usb1 f_usb2 f_usb3 разъемыusb интерфейса 23

Ieee 1394 на выносных планках чтобы исключить риск повреждения оборудования перед тем как инсталлировать 23

Spdif_io разъем вход выход s pdif интерфейса 23

Выносную планку с usb разъемами выключите пк и отсоедините силовой кабель от блока питания 23

Группа контактов предназначена для подключения разъема вход цифрового аудиоинтерфейса s pdif и предполагает наличие специального оптического кабеля по вопросам приобретения оптического кабеля обратитесь к локальному дилеру 23

Не подключайте в usb разъемы на системной плате 10 контактные разъемы портов 23

Эти разъемы удовлетворяют требованиям спецификации usb 2 1 каждый usb разъем на плате поддерживает подключение двух usb портов на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 23

Com разъемпоследовательногопорта 24

F_1394_1 разъемieee1394a интерфейса 24

Выносную планку с портом ieee 1394a выключите пк и отсоедините силовой кабель от блока питания для того чтобы выполнить соединение ieee 1394 устройства с пк сначала подключите 24

Интерфейсный кабель к компьютеру а затем к устройству заранее позаботьтесь о надежности соединения 24

Не подключайте кабель usb портов на выносной планке к разъему ieee 1394 на 24

Разъем com на системной плате предназначен для подключения последовательного com порта факультативная поставка на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 24

Разъем удовлетворяет требованиям спецификации ieee 1394a каждый разъем на плате поддерживает подключение одного ieee 1394a порта на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 24

Системной плате чтобы исключить риск повреждения оборудования перед тем как инсталлировать 24

Установка устройств 24 24

Battery батарея 25

Clr_cmos перемычкаclearingcmos 25
