- 25 - Установка устройств

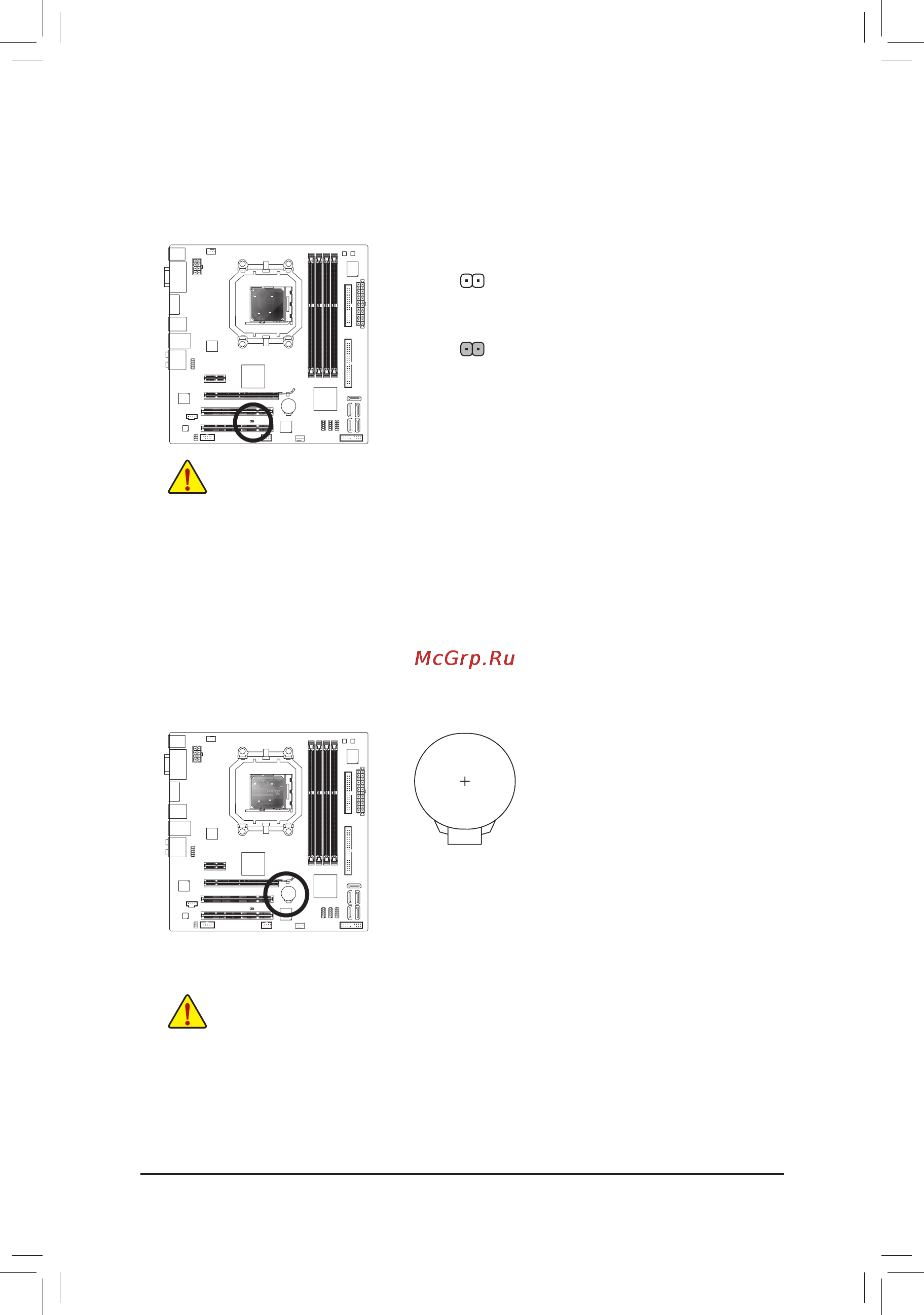

15) CLR_CMOS(ПеремычкаClearingCMOS)
С помощью перемычки Clearing CMOS можно очистить содержимое параметров CMOS, в
частности вернуть параметры BIOS к заводским установкам по умолчанию. Для очистки
содержимого CMOS замкните накоротко два контакта в течение нескольких секунд с помощью
перемычки или металлического предмета, например, отвертки.
•
Чтобы исключить риск повреждения оборудования, до начала процедуры очистки
содержимого CMOS выключите ПК и отсоедините силовой кабель от блока питания.
• По завершении процедуры очистки CMOS, перед включением ПК убедитесь в том, что
перемычка удалена. Невыполнение этого требования может вывести системную плату
из строя.
• После повторного старта системы, встроенными средствами BIOS Setup загрузите
заводские установки по умолчанию, выбрав меню LoadOptimizedDefaults, или вручную
сконфигурируйте параметры BIOS (информация о конфигурировании BIOS приведена в
Главе 2, BIOS Setup).
Перемычка отсутствует: По умолчанию
Контакты замкнуты: Очистка содержимого CMOS
16) BATTERY(Батарея)
Батарея предназначена для сохранения значений критичных параметров в CMOS (например,
конфигурация BIOS и системное время), в те моменты, когда компьютер выключен. Замените
батарею, если падение напряжения достигло критичного уровня, или значения CMOS не точны,
или не могут быть сохранены.
Удалив батарею можно очистить содержимое CMOS.
1. Выключите компьютер и отсоедините силовой кабель питания.
2. Аккуратно извлеките батарею из гнезда и выдержите минутную
паузу. Еще один способ очистки содержимого CMOS - накоротко
замкнуть положительный (+) и отрицательный (-) контакты гнезда
батареи с помощью отвертки в течение 5 с.
3. Установите батарею на прежнее место.
4. Подключите силовой кабель к блоку питания и включите ПК.
• Прежде чем выполнять операцию извлечения батареи, всегда отключайте компьютер и
отсоединяйте силовой кабель питания.
• Заменяйте батарею на эквивалентную. Характеристики батареи отличные от оригинальных
могут привести к разрушению корпуса элемента (микровзрыву).
• Если не удается достоверно определить тип батареи или ее самостоятельная замена
вызывает затруднения, выясните у продавца или дилера адрес сервис-центра, способного
выполнить эту операцию.
• Выполняя процедуру установки батареи, соблюдайте полярность. После установки
положительный полюс батареи (+) должен быть обращен к пользователю).
• Использованные батареи должны быть утилизированы в соответствии с рекомендациями
местных регулирующих органов.
