Gigabyte GA-880GA-UD3H (rev. 2.0) [13/26] C настройкаbios
![Gigabyte GA-880GA-UD3H (rev. 2.0) [13/26] C настройкаbios](/views2/1047074/page13/bgd.png)
- 13 - Инсталляция аппаратного обеспечения
1-6
КонфигурированиевидеоподсистемыврежимеATIHybridCrossFireX™
Объединение ресурсов встроенной и дискретной графики (режим ATI Hybrid CrossFireX) позволяет
существенно увеличить производительность видеоподсистемы платформы AMD. Для успешного
конфигурирования системы в режиме ATI Hybrid CrossFireX изучите инструкцию.
A.Системныетребования
- Предустановленная операционная система Windows 7, Windows Vista или Windows XP
(Примечание 1)
- Системная плата, совместимая с режимом ATI Hybrid CrossFireX и сертифицированный драйвер
- Графическая плата, совместимая с режимом ATI Hybrid CrossFireX и сертифицированный
драйвер
(Примечание 2)
B.Процедурасоединенияграфическихплат
Шаг 1:
Изучите пошаговую инструкцию по установке плат расширения (Руководства пользователя, раздел 1-5)
и выполните процедуру инсталляции графической платы совместимой с режимом ATI Hybrid CrossFireX.
Шаг 2:
Подключите монитор к видеоразъему встроенного графического контроллера на задней панели
системной платы.
C.НастройкаBIOS
Вызовите BIOS, в разделе AdvancedBIOSFeatures выберете следующие настройки:
- Установите для режима InternalGraphicsMode опцию UMA.
(Примечание 3)
- Укажите для UMAFrameBufferSize значение 256MB или 512MB.
(Примечание 3)
- Отключите функцию SurroundView, выбрав опцию Disable.
- Назначьте порядок инициализации дисплея InitDisplayFirst, выбрав опцию OnChipVGA.

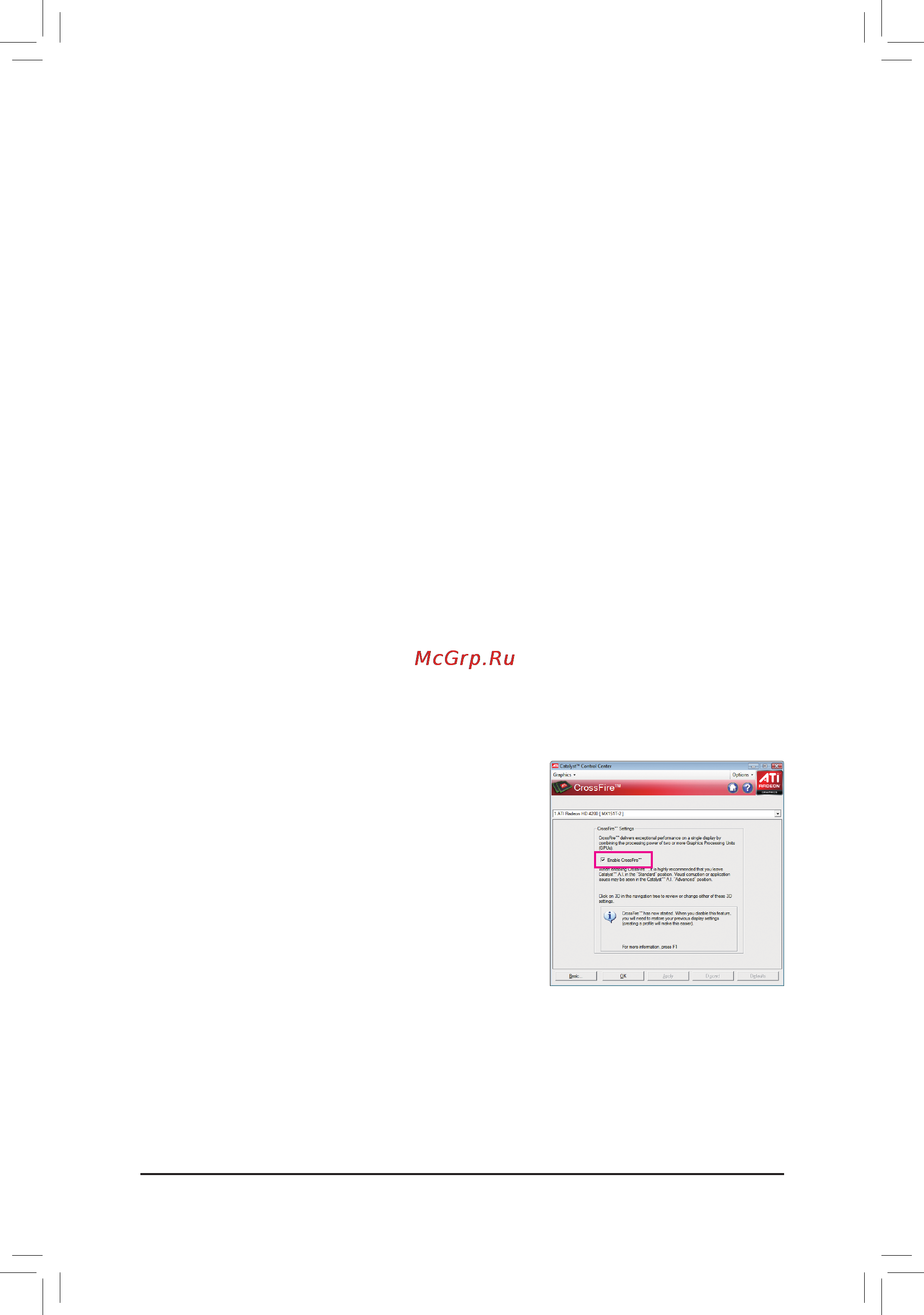

D.Конфигурированиедрайверавидеоподсистемы
После инсталляции драйверов системной платы для соответствующей ОС, вызовите оболочку
драйвера ATICatalystControlCenter. Вызовите пункт меню CrossFireX и выберете опцию Enable
CrossFireX™ (режим CrossFireX™ активен).
(Примечание 1) Для ОС Windows XP потребуется инсталляция драйверов для чипсетов AMD версии
8.51 или более новые.
(Примечание 2) Если комплект драйверов чипсета системной платы уже установлен,
инсталлировать драйвер встроенного графического контроллера не нужно.
(Примечание 3) Чтобы изменить в настройках BIOS Setup режим работы встроенного графического
контроллера InternalGraphics Mode или размер буфера UMAFrame Buffer Size,
не забудьте сначала отключить функцию CrossFire средствами видеодрайвера для
соответствующей ОС.
