Инсталляция аппаратного обеспечения - 20 -
2
40
1
39
7 1
7 1
G.QBOFM
G.QBOFM
G.QBOFM
SATA3_5SATA3_3SATA3_1
SATA3_4SATA3_2SATA3_0

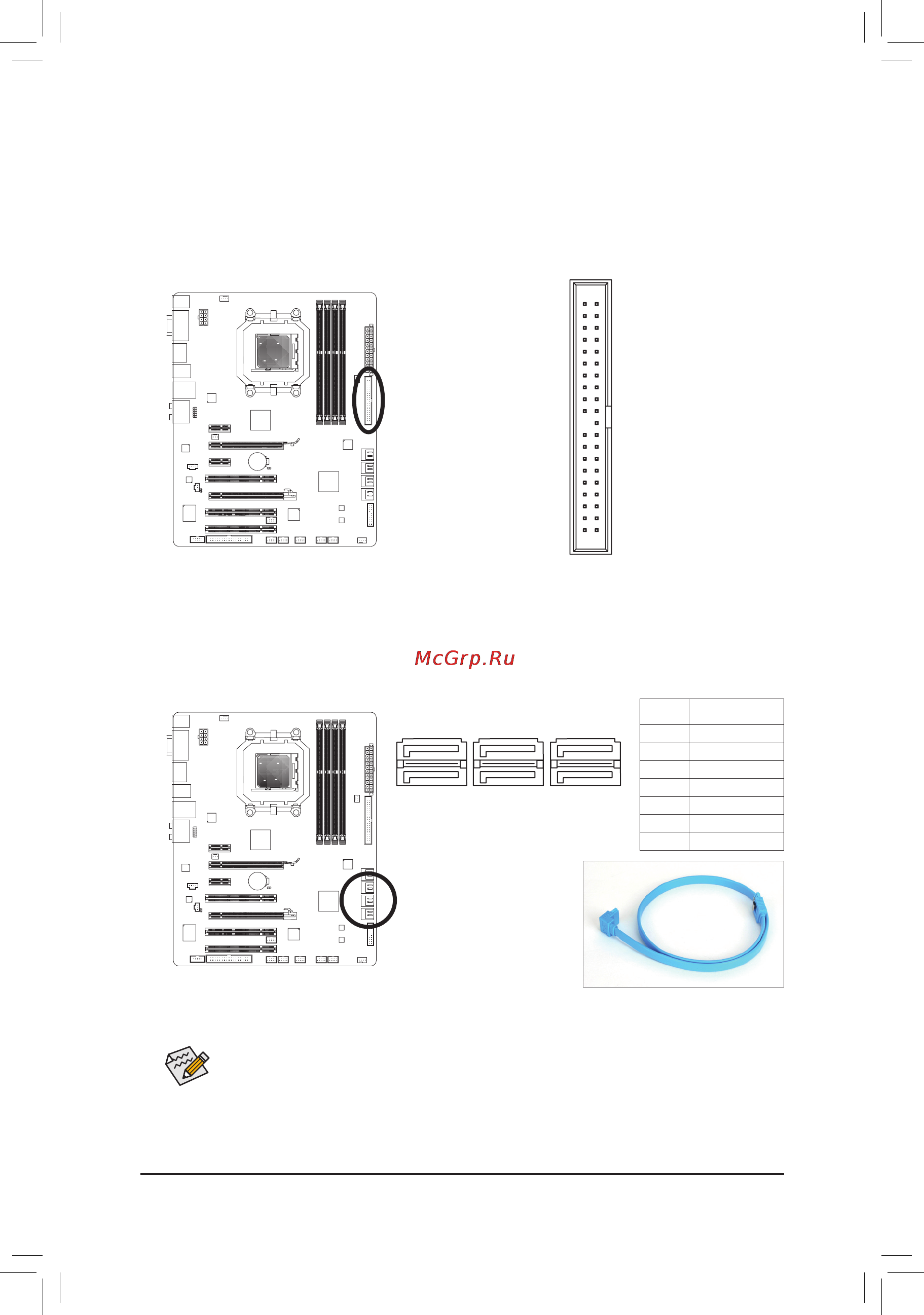

7) IDE(РазъемIDE)
Разъем IDE допускает подключение двух IDE-устройств (например, жесткий диск и оптический накопитель). Перед
тем, как подключать кабель к устройству, обратите внимание на специальный ключ на разъеме кабеля, который
поможет правильно сориентировать его по отношению к устройству. В тех случаях, когда к системе планируется
подключить два IDE-устройства, необходимо определить какое из них будет ведущим (Master), а какое - ведомым
(Slave). Для получения информации о конфигурировании IDE-устройства обратитесь к инструкции из комплекта
поставки накопителя.
8) Разъемы SATA3_0/1/2/3/4/5 (пропускная способность SATA-интерфейса 6 Гбит/с,
чипсетAMDSB850)
Разъем SATA соответствует спецификации SATA 3.0 и совместим со стандартами SATA II и SATA (пиковая
пропускная способность 6 Гбит/с, 3 Гбит/с и 1,5 Гбит/с соответственно). Каждый SATA-разъем на плате
обеспечивает подключение одного SATA-устройства. Контроллер чипсета AMD SB850 предоставляет
возможность организовать для дисковой подсистемы RAID-массив уровня 0, 1, 5, 10 и JBOD. Дополнительная
информация о конфигурировании RAID-массива размещена в Главе 5, "Конфигурирование SATA жестких дисков".
Для организации RAID-массива уровня 0 или 1 потребуется два накопителя. Если в
системе установлены более двух дисков, общее их количество должно быть четным.
Для организации RAID-массива уровня 5 потребуется минимум три накопителя, при
этом общее количество жестких дисков может быть четным или нечетным.
Для организации RAID-массива уровня 10 потребуется четыре накопителя, при этом
общее количество жестких дисков установленных в системе должно быть четным.
Нумерация
контактов
Пояснения
1
GND - контакт Земля
2 TXP
3 TXN
4
GND - контакт Земля
5 RXN
6 RXP
7
GND - контакт Земля
Подключите Г-образный разъем
интерфейсного кабеля к жесткому
SATA-диску.
