1 СВЕДЕНИЯ О ШВЕЙНОЙ МАШИНЕ
УЗЛЫ И ДЕТАЛИ МАШИНЫ И ИХ ФУНКЦИИ

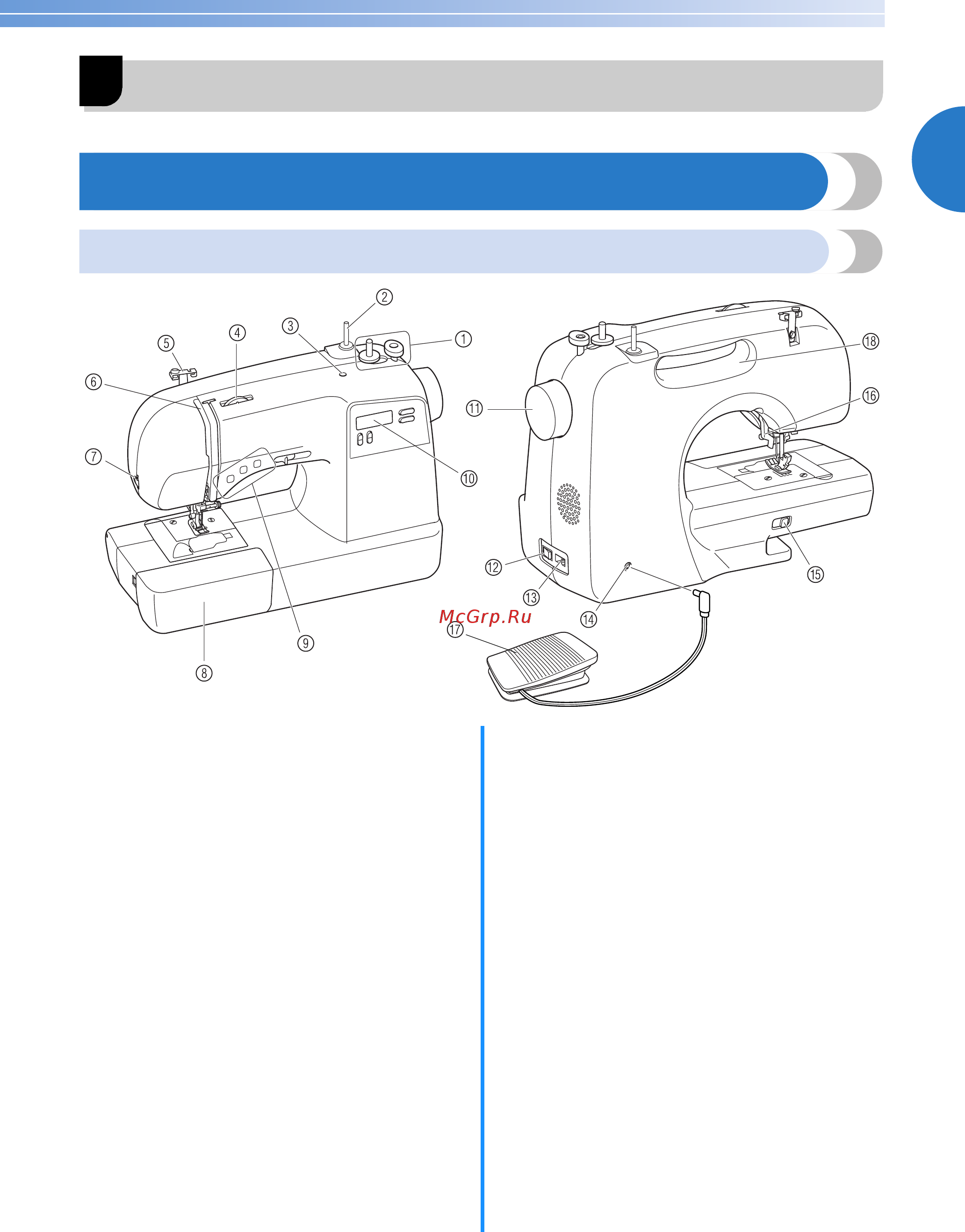

Основные части
a Устройство намотки шпульки (с.12)
Наматывает нить на шпульку для использования в
качестве нижней нити.
b Стержень для установки катушки (с. 12 и 18)
Удерживает катушку с нитью.
c Отверстие для стержня для второй катушки
(с. 25)
Удерживает вторую катушку с нитью для шитья с
двумя иглами. Не смазывается.
d Регулятор натяжения верхней нити (с. 33)
Управляет на
тяже
нием верхней нити.
e Нитенаправитель (с.12 и 18)
Используется при наматывании нити на шпульку и
заправки нити в машину.
f Рычаг нитепритягивателя (с. 19)
g Устройство для обрезки нити (с. 32)
Для обрезки пропустите нить через это
устройство.
h Плоская платформа с отделением для
принадлежностей (с.7 и 36)
i Кнопки управления (с.6)
Кнопки управления различаются в зависимости от
м
одели швейно
й машины.
j Панель управления (с.7)
Используется для выбора строчки и задания
различных настроек.
k Маховик
Используется для ручного подъема и опускания
иглы.
l Выключатель питания и лампы подсветки
(с. 10)
Можно включать и выключать питание и лампу
подсветки.
m Гнездо для подключения кабеля питания (с. 10)
В гнездо для подключения кабеля пи
тания
вставл
яется разъем кабеля питания.
n Гнездо для подключения педали (с. 10)
Для подключения разъема педали.
o Рычаг положения гребенок транспортера
(с. 45 и 54)
Используйте рычаг положения гребенок
транспортера для опускания гребенок
транспортера.
p Рычаг прижимной лапки (с.18)
Используется для подъема и опускания прижимной
лапки.
q Педаль (с. 10)
Педаль можно использовать для управления
скоростью вы
шивания, а также для запу
ска и
остановки вышивания.
r Ручка
Служит для переноса швейной машины.
