СВЕДЕНИЯ О ШВЕЙНОЙ МАШИНЕ ————————————————————————————————————————
—
6

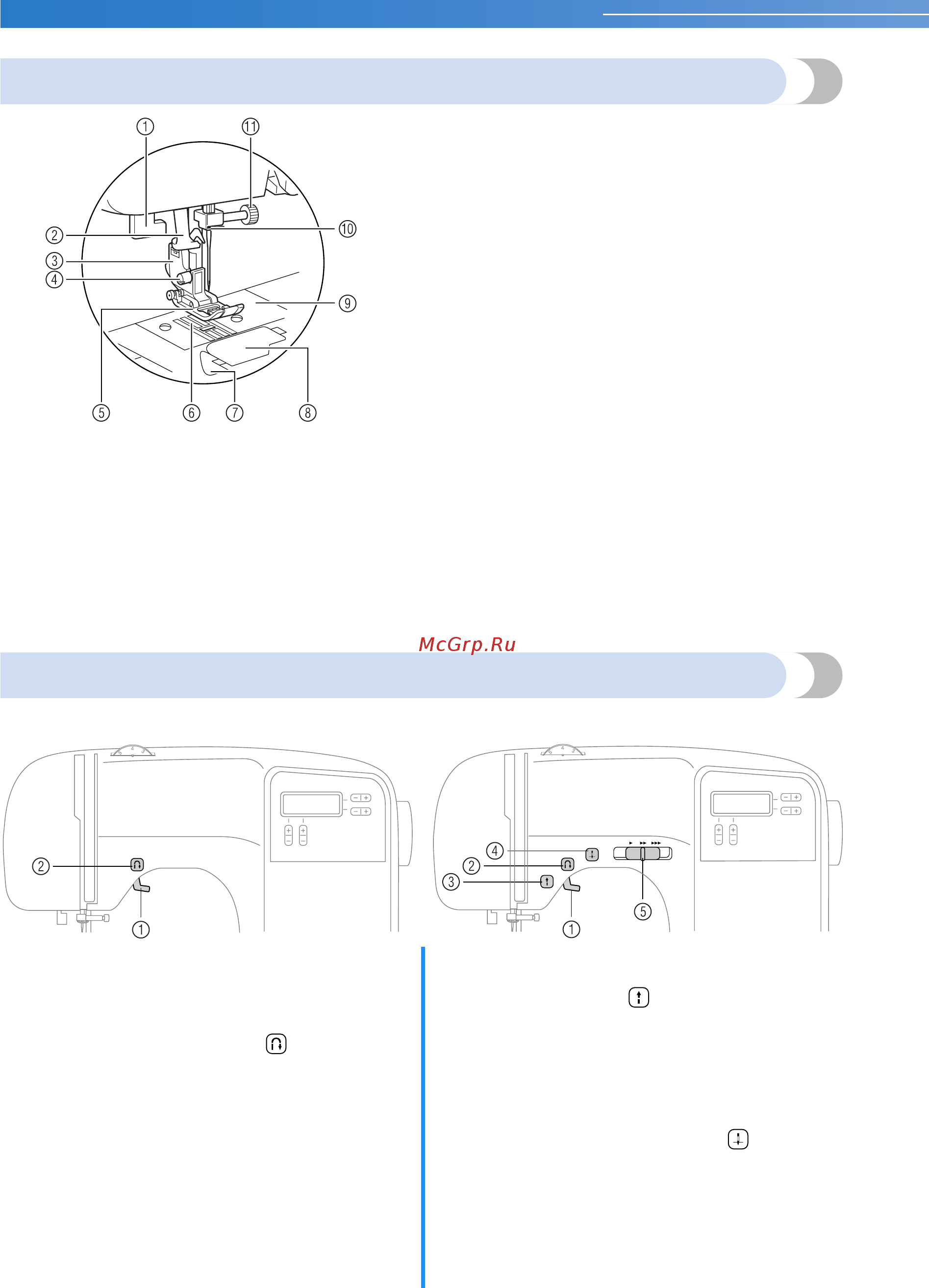

Зона иглы и прижимной лапки
a Рычажок обметывания петель
Опускайте рычажок обметывания петель при
обметывании петель или закрепке.
b Нитевдеватель (только для некоторых
моделей) (с. 20)
c Держатель прижимной лапки
Прижимная лапка устанавливается на держатель
прижимной лапки.
d Винт держателя прижимной лапки
Винт крепления держателя лапки предназначен
для фиксации прижимной лапки.
e Прижимная лапка
Прижимная лапка служит для приложения к
материалу постоянного да
влен
ия во время шитья.
Устанавливайте лапку, соответствующую
выбранной строчке.
f Гребенки транспортера
Служат для подачи ткани в направлении шитья.
g Система быстрой заправки нижней нити
(только для некоторых моделей)
При помощи этой системы можно приступать к
шитью без предварительного вытягивания нижней
нити.
h Крышка челночного устройства
Для установки шпульки необходимо открыть
крышку челночного устройства.
i Игольная пластина
На игольной пластине нанесена разметка для
шитья прямых швов.
j Нитенаправитель игловодителя
Пропустите верхнюю нить через нитенаправитель
игловодителя.
k Винт иглодержателя
Винт иглодержателя используется для фиксации
иглы в иглодержателе.
Кнопки управления
Кнопки управления помогают легко выполнять основные операции.
Кнопки управления различаются в зависимости от модели швейной машины.
a Рычаг прижимной лапки
Поднимите или опустите рычаг лапки, чтобы
соответственно поднять или опустить прижимную
лапку.
b Кнопка “Реверс/Закрепление”
Нажимайте эту кнопку для выполнения обратных
стежков. Для выполнения обратных стежков
нажмите и удерживайте кнопку в нажатом
положении. Подробнее см. раздел “Выполнение
закрепляющих стежков” (с. 32).
■ Кнопки, имеющиеся только на
определенных моделях
c Кнопка “Пуск/Стоп” (только для некоторых
моделей)
Нажимайте кнопку “Пуск/Стоп” для начала или
остановки шитья. Если после начала шитья
удерживать эту кнопку нажатой, машина будет
шить на малой скорости. После остановки машины
игла остается опущенной (находится в материале).
Подробнее см. раздел “Начало шитья” (с. 31).
d Кнопка позиционирования иглы (только
для н
екоторых моделе
й)
Нажимайте кнопку позиционирования иглы для
поднятия или опускания иглы. При двукратном
нажатии этой кнопки прошивается один стежок.
e Регулятор скорости шитья (только для
некоторых моделей)
Используйте этот регулятор для настройки
скорости шитья.
