Hikoki DB 10DL [5/152] English

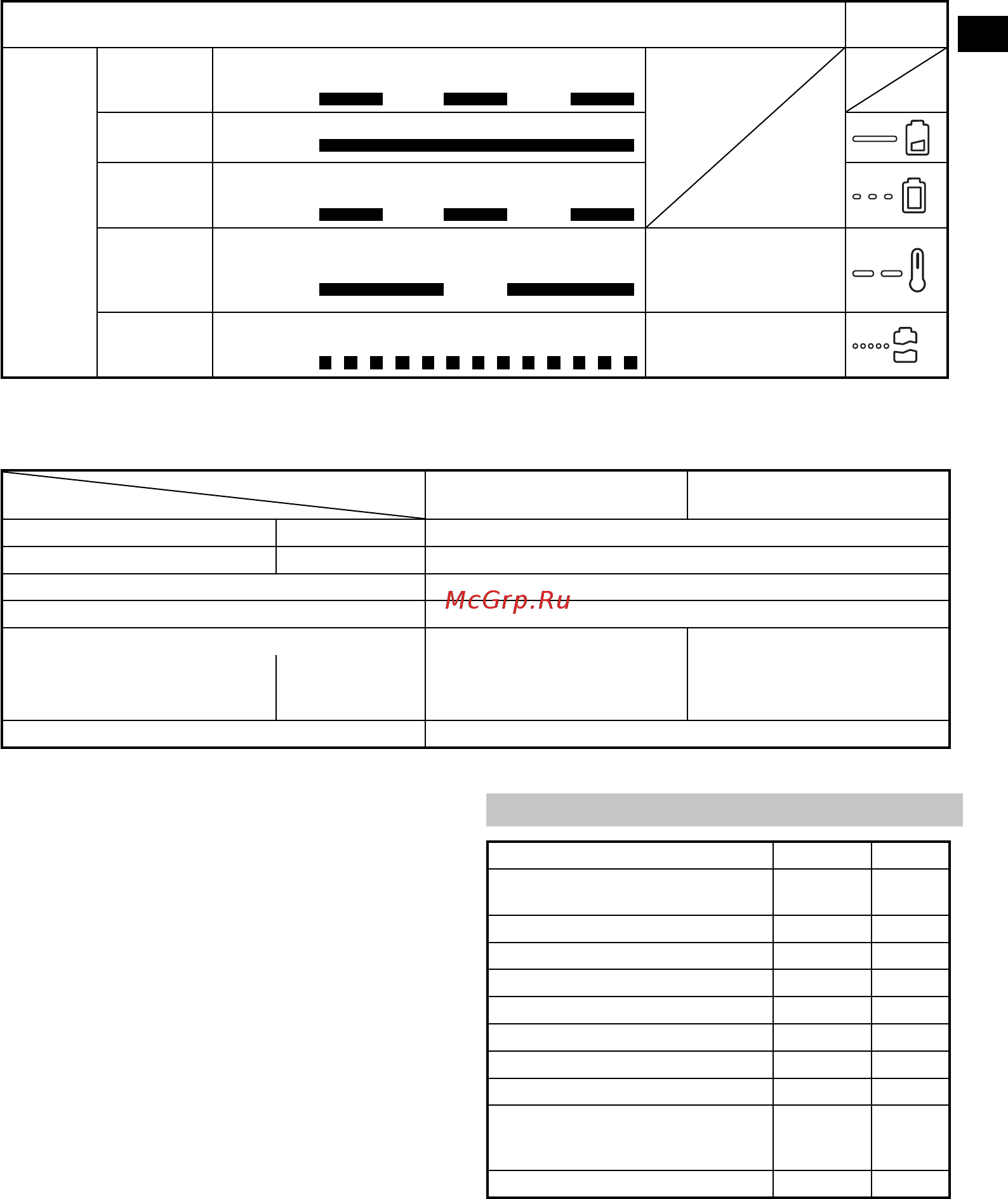

![Hikoki DB 10DL [5/152] English](/views2/1470830/page5/bg5.png)
5
English
Table 1
Indications of the pilot lamp
Symbol mark
(UC10SL2)
Pilot lamp
(red)
Before
charging
Blinks
Lights for 0.5 seconds. Does not light
for 0.5 seconds. (off for 0.5 seconds)
While
charging
Lights
Lights continuously
Charging
complete
Blinks
Lights for 0.5 seconds. Does not light
for 0.5 seconds. (off for 0.5 seconds)
Overheat
standby
Blinks
Lights for 1 second. Does not light
for 0.5 seconds. (off for 0.5 seconds)
Battery overheated.
Unable to charge.
(Charging will commence
when battery cools)
Charging
impossible
Flickers
Lights for 0.1 seconds. Does not light for
0.1 seconds. (off for 0.1 seconds)
Malfunction in the battery
or the charger
● Regarding the temperatures and charging time of the battery.
The temperatures and charging time will become as shown in Table 2
Table 2
Charger
Battery
UC10SFL UC10SL2
Charging voltage V
10.8
Weight kg
0.35
Type of battery Li-ion
Temperatures at which the battery can be recharged 0oC – 50oC
Charging time for battery capacity, approx. (At 20oC)
1.3 Ah
1.5 Ah
3.0 Ah
min.
min.
min.
35
40
80
25
30
60
Number of battery cells 3 – 6
NOTE
The recharging time may vary according to the ambient
temperature and power source voltage.
4. Disconnect the charger’s power cord from the
receptacle.
5. Hold the charger fi rmly and pull out the battery.
NOTE
Be sure to pull out the battery from the charger after use,
and then keep it.
CAUTION
○ If the battery is charged while it is heated because it has
been left for a long time in a location subject to direct
sunlight or because the battery has just been used, the
pilot lamp of the charger lights for 1 second, does not
light for 0.5 seconds (off for 0.5 seconds). In such a case,
fi rst let the battery cool, then start charging.
○ When the pilot lamp fl ickers in red (at 0.2-seconds
intervals), check for and take out any foreign objects in
the charger’s battery connector. If there are no foreign
objects, it is probable that the battery or charger is
malfunctioning. Take it to your authorized Service
Center.
○ Since the built-in micro computer takes about 3
seconds to confi rm that the battery being charged with
charger is taken out, wait for a minimum of 3 seconds
before reinserting it to continue charging. If the battery
is reinserted within 3 seconds, the battery may not be
properly charged.
MOUNTING AND OPERATION
Action Figure Page
Removing and inserting the
battery
1 143
Charging 2 143
Mounting accessories 3 143
Tightening torque adjustment 4 143
Selecting the drill position 5 143
How to use the LED light 6 143
Reversing the rotational direction 7 144
Switch operation 8 144
Battery level warning lamp
(Indicates that the battery level is
low and requires recharging.)
9 144
Selecting accessories ― 145
