Tp-Link T3700G-28TQ V1 [11/40] Глава 2 подготовка к установке
![Tp-Link T3700G-28TQ V1 [11/40] Глава 2 подготовка к установке](/views2/1471210/page11/bgb.png)
06
Управляемый стекируемый коммутатор 2+/3 уровня
Глава 2 Подготовка к установке

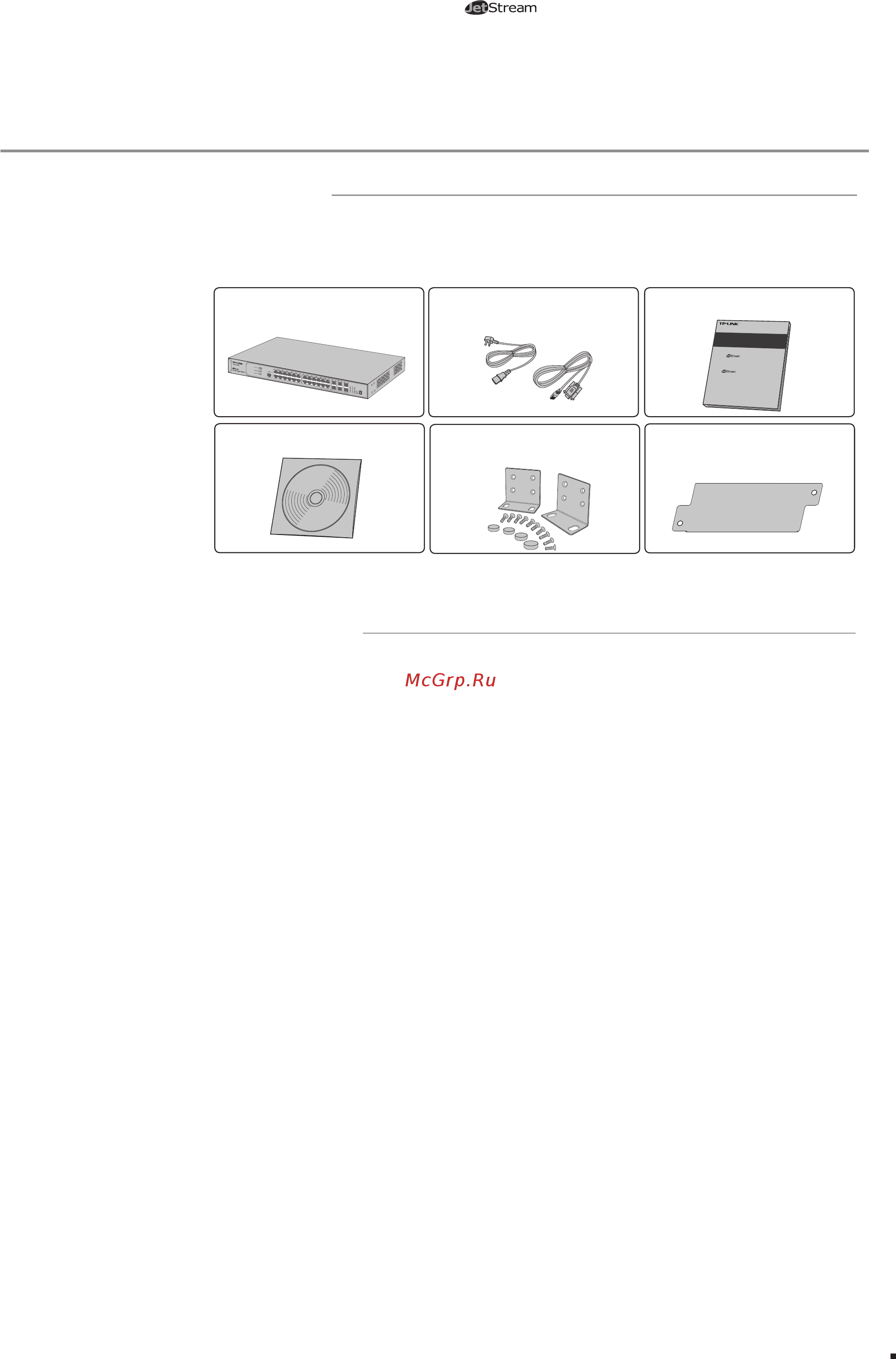

2.1 Комплект поставки
Убедитесь в том, что комплект содержит все указанные ниже наименования. Если что-
либо повреждено или отсутствует, обратитесь к продавцу.
Блок питания Защитная
крышка
Компакт-диск с материалами
Коммутатор
Шнур питания и консольный
кабель
Руководство по установке
Две крепёжные скобы и
комплект деталей
Сетевые решения для предприятий
Руководство по установке
Управляемый стекируемый
коммутатор 2+ уровня
Управляемый стекируемый
коммутатор 3 уровня
T2700G-28TQ
T3700G-28TQ
2.2 Правила безопасности
Во избежание повреждений устройства и травм, вызванных неправильным использованием
устройства, пожалуйста, соблюдайте указанные ниже правила.
■
Правила безопасности
■
Не включайте питание во время установки.
■
Используйте антистатические браслеты и убедитесь, что они плотно прилегают к коже
и хорошо заземлены.
■
Используйте кабель питания, который поставляется вместе с устройством.
■
Убедитесь, что напряжение электросети соответствует требованиям входного напряжения,
указанным на задней панели коммутатора.
■
Вентиляционные отверстия не должны перекрываться, возле них не должно быть
препятствий, мешающих поступлению воздуха.
■
Не вскрывайте корпус коммутатора и не снимайте его.
■
Перед тем как проводить чистку устройства, отключите питание. Не производите
чистку мокрой тканью и никогда не чистите устройство с использованием какой-либо
жидкости
■
Требования к рабочей среде
Нормальная работа и долгий срок службы коммутатора достигаются в том случае, если
вы установите его в месте, которое отвечает нижеуказанным требованиям.
Подготовка к установке
