04
Управляемый стекируемый коммутатор 2+/3 уровня
Общая информация
Порт 10/100/1000 Мбит/с
Порты 1-24 предназначены для подключения устройств, работающих на скорости
10 Мбит/с, 100 Мбит/с или 1000 Мбит/с. Для каждого порта есть отвечающий за него
светодиодный индикатор.
Порт SFP
Порты 21F-24F предназначены для подключения модуля SFP. 4 слота для SFP-модуля
объединены с соответствующими портами Ethernet (RJ45). Два порта являются
«комбинированными», то есть они не могут работать одновременно. В случае
одновременного использования будут работать только порты Ethernet (RJ45). К
портам SFP можно подключать только 1000 Мбит/с SFP-модуль.
Порт SFP+
Порты 25-26 предназначены для подключения 10 Гбит/с SFP+ модулей или SFP+
кабелей. Модель T3700G-28TQ имеет слот для дополнительных интерфейсов на
задней панели (например, TP-LINK TX432). Если установить TX432, у коммутатора
появится 2 дополнительных 10 Гбит/с порта SFP+.
Индикатор номера устройства в стеке
Показывает номер коммутатора в стеке. Если коммутатор не объединён в стек,
данный индикатор отображает номер по умолчанию. Изменить номер устройства по
умолчанию можно в веб-интерфейсе управления коммутатора, для этого выберите
в меню Stack (Стек)
→
Stack Management (Управление стеком)
→
Switch Renumber
(Номер коммутатора).
■

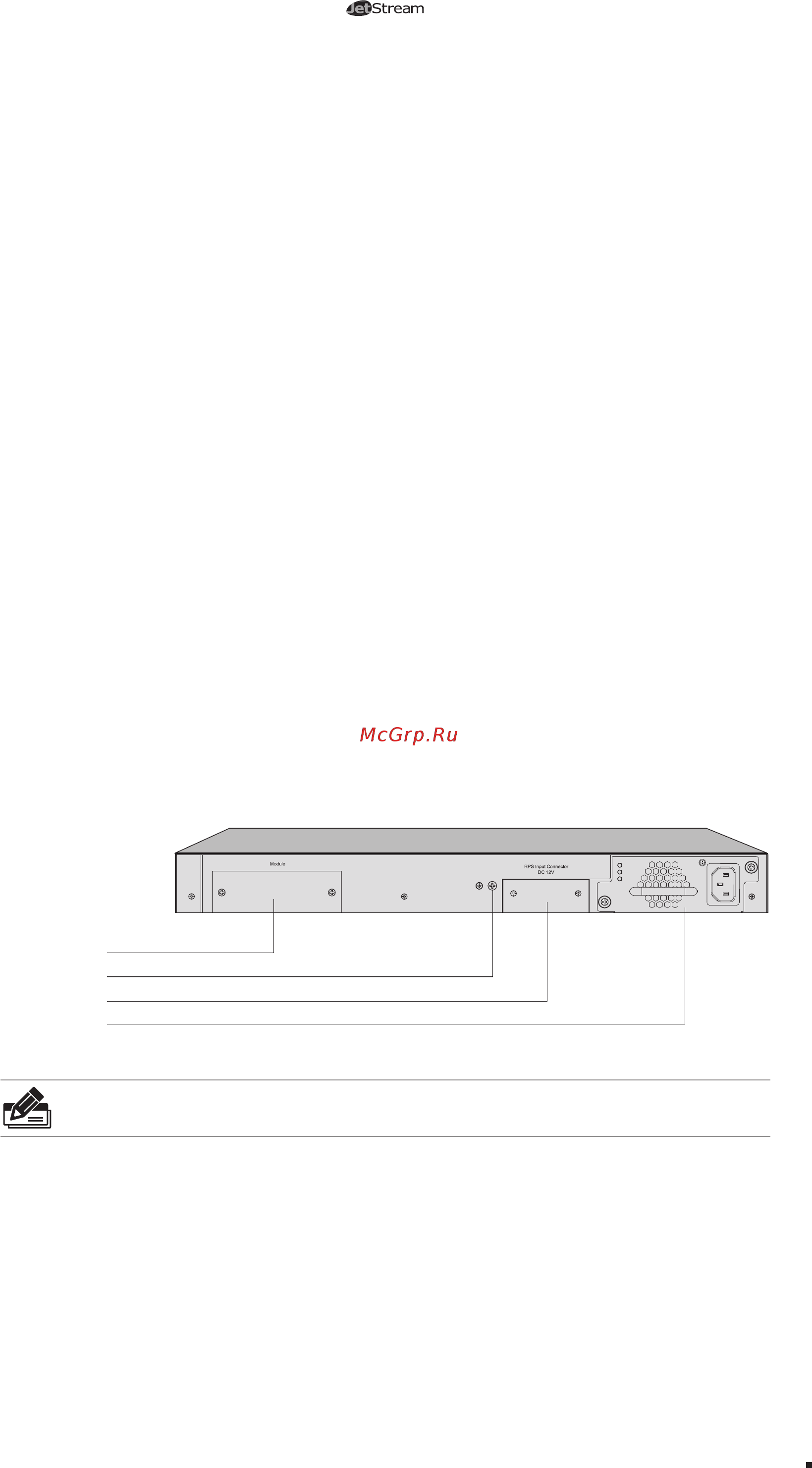

Задняя панель
Задняя панель коммутатора T3700G-28TQ изображена на рисунке ниже.
Power
PS OK
Fault
PSM150-AC
100-240V~ 50/60Hz 2.5A
Заземление
Разъём для подключения резервного блока питания
Слот для дополнительных
интерфейсов
Блок питания
Рисунок 1-2 Задняя панель T3700G-28TQ (1)
Примечание: Слот для дополнительных интерфейсов и разъём для резервного блока
питания имеют защитные крышки.
Слот для дополнительных интерфейсов
Предназначен для увеличения количества портов. При необходимости можно
увеличить кол-во портов коммутатора с помощью дополнительных интерфейсов
(например, TP-LINK TX432). Установка дополнительных интерфейсов описана в
разделе 3.4 Установка и снятие дополнительных интерфейсов.
Заземление
Коммутатор оснащён механизмом защиты от молний, помимо этого, коммутатор
может быть дополнительно защищён с помощью заземления (через кабель питания
или кабель заземления). Более подробная информация указана в Главе 4 Защита от
