13
Управляемый стекируемый коммутатор 2+/3 уровня
Установка

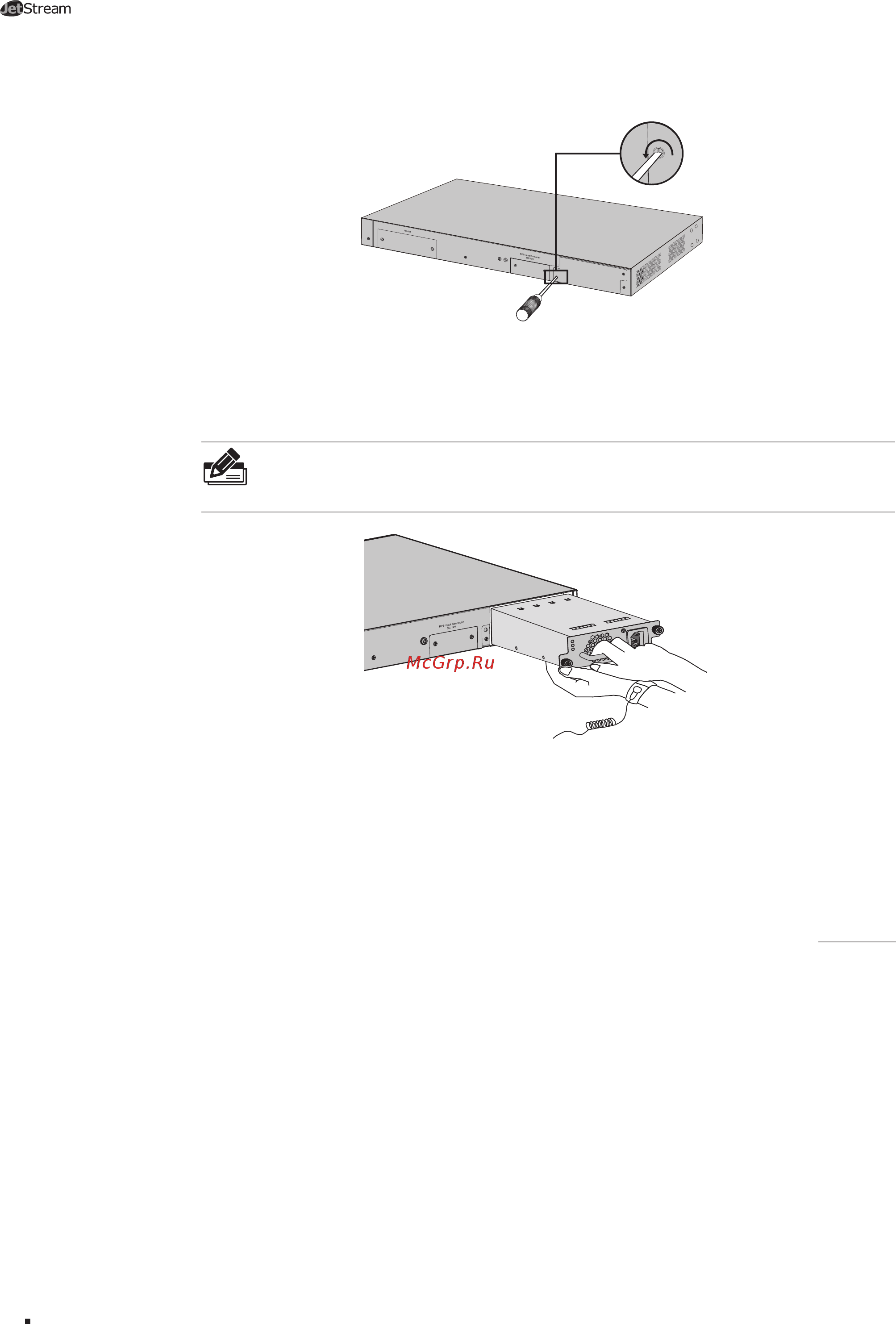

Рисунок 3-4 Снятие защитной крышки
3. Возьмите блок питания одной рукой за ручку, другой рукой поддерживайте его снизу
(см. рисунок ниже). Аккуратно задвиньте блок питания вдоль направляющих рельс в
коммутатор, пока он не встанет на место.
Примечание: Не толкайте блок питания слишком сильно. Если блок питания входит с
трудом или не встаёт на место, выньте его и попробуйте снова аккуратно задвинуть его
в коммутатор.
коммутатор
PSM150-AC
Power
PS OK
Fault
Рисунок 3-5 Установка блока питания
4. Закрутите удерживающие шурупы, чтобы закрепить блок питания в коммутаторе.
Если вам не удаётся полностью закрутить шурупы, это значит, что, возможно, блок
питания не был установлен правильно. Проверьте, правильно ли установлен блок
питания.
3.4 Установка и снятие дополнительных интерфейсов (по выбору)
■
Установка дополнительных интерфейсов
1. Наденьте антистатические браслеты и убедитесь, что они плотно прилегают к коже и
хорошо заземлены.
2. С помощью отвёртки Филлипс открутите удерживающие шурупы и снимите защитную
крышку со слота для дополнительных интерфейсов (для примера см. рисунок 3-4).
3. Поместите шурупы на переднюю панель дополнительных интерфейсов и аккуратно
вставьте интерфейсы вдоль направляющих рельс в слот коммутатора, пока они не
встанут на место (см. рисунок ниже).
