TECH
14

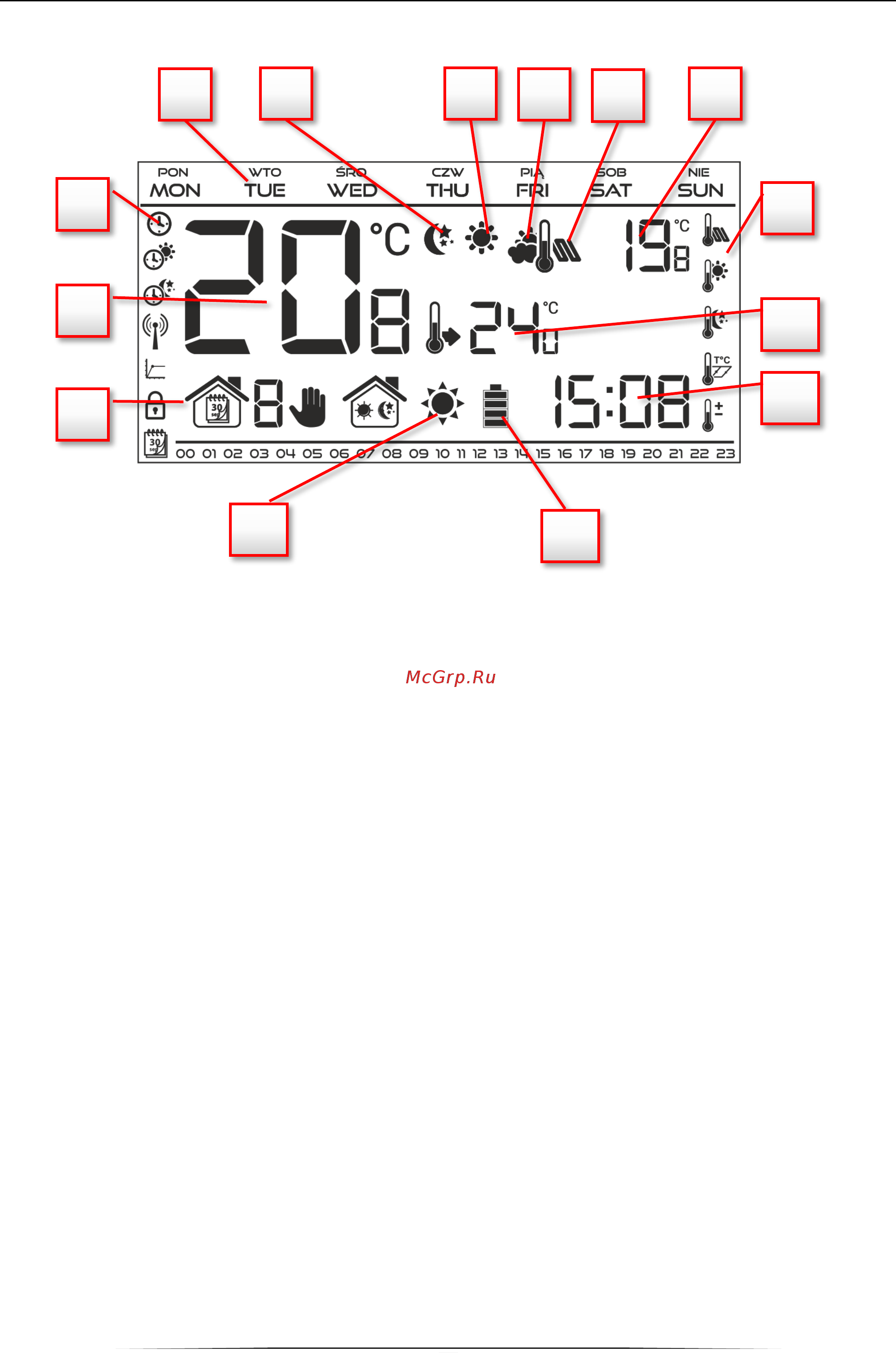

1. Активный режим работы:
a. Недельный
b. Ручной
c. День/ночь
2. Текущая температура помещения
3. Иконки параметров (смотреть ниже)
4. День недели
5. Иконка с информацией о активной экономной температуре (вытекающей из настроек
недельного режима или режима день/ночь)
6. Иконка с информацией об активной комфортной температуре (вытекающей из
настроек недельного режима или режима день/ночь)
7. Иконка с информацией о текущей наружной температуре (позиция 9 на дисплее) -
активна только в беспроводной версии контроллера (ST-292v2, ST-292v4) в случае
беспроводного датчика температуры.
8. Иконка с информацией о текущей напольной температуре (позиция 9 на дисплее) -
необходимо применить напольный датчик и включить его в меню контроллера
9. Наружная температура попеременно с напольной температурой
10. Заданная температура в помещении
11. Время
12. Уровень батареи
13. Иконка с информацией об обогревании/охлаждении помещения. Работа иконки
зависит от установленного режима работы:
Режим обогревания - иконка мигает при необогретом помещении, при
достижении заданной температуры она неподвижна.
Режим охлаждения - иконка крутится если температура помещения превышает
заданную, она неподвижна после достижения заданной температуры.
1
2
3
3
5
6
4
9
10
11
12
13
7
8
