TECH
6

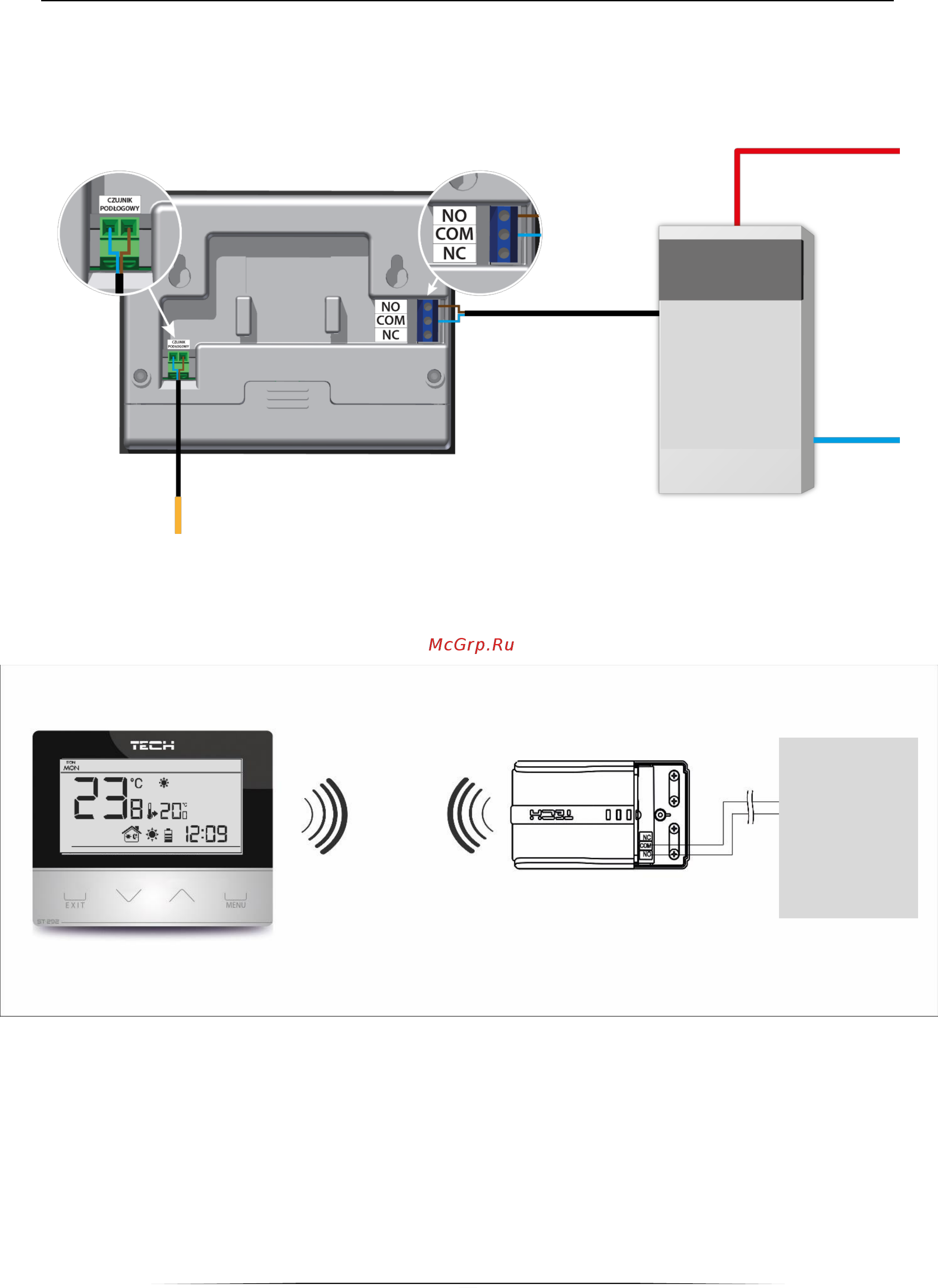

III.a) Схемы подключения - касается версии v1 и v3
Комнатный регулятор должен быть подключён к нагревательному устройству при помощи
двухпроводного кабеля. В случае подключения устройств с мощностью большей чем 1А
необходимо применить контрактор. Опционально можно подключить дополнительный
напольный датчик, что приведет к отображению дополнительный функции в меню
контроллера.
В случае безпроводного подключения необходимо использовать выше указанные схемы —
двухпроводной коммуникационный кабель должен быть подключён в соответствующие
разъёмы приёмника.
нагревател
ьное
устройство
нагревател
ьное
устройство
