TECH
16

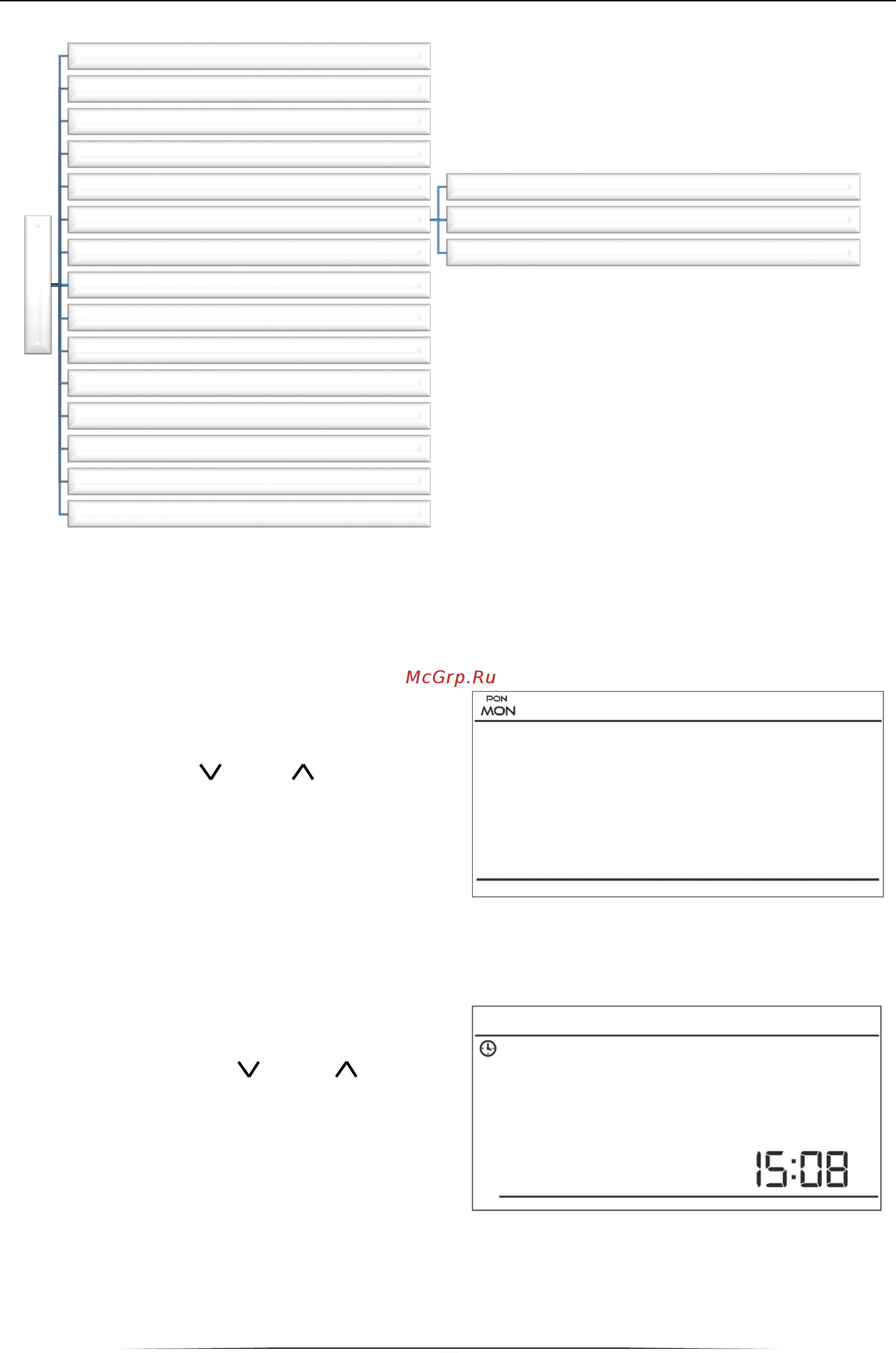

V.c.1) Блоковая схема главного меню
*Функции отображаются в меню после активации напольного датчика – необходимо
подключить дополнительный датчик в стык напольного датчика и обозначить опцию ON в
подменю Напольный датчик.
V.c.2) День недели
После входа в меню контроллера на дисплее
погашены иконки несвязаные с редактируемым
в этот момент параметром. Первый из них это
редактирование текущего дня недели.
Нажимаем кнопку или ожидаем до
момента отображения текущего дня недели.
Выбор подтверждаем при помощи кнопки
МЕНЮ (подтверждение и переход к
редактированию следующего параметра) или
кнопки EXIT (подтверждение и выход на
главный экран).
V.c.3) Настройка времени
Для настройки текущего времени, нужно
нажать кнопку МЕНЮ до момента, пока не
отобразится экран настройки часов.
При помощи кнопки или настроить
поочередно значения часов и минут. Выбор
подтверждаем при помощи кнопки МЕНЮ
(подтверждение и переход к редактированию
следующего параметра) или кнопки EXIT
(подтверждение и выход на главный экран).
Главное меню
День недели
Настройки часов
Настройки день от...
Настройки ночь от....
Опртимальный старт
Сервисное меню
Режим нагревание/охлаждение
Выбор канала (версия ST-290 v2, ST-290 v4)
Выбор зоны (версия ST-290 v4)Недельное управление
Напольный датчик
Максимальная напольная температура*
Гистерезис напольного датчика*
Минимальная напольная температура*
Заданная комфортная температура
Экономная заданная температура
Гистерезис
Калибровка датчика температуры
