ST-292 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
13

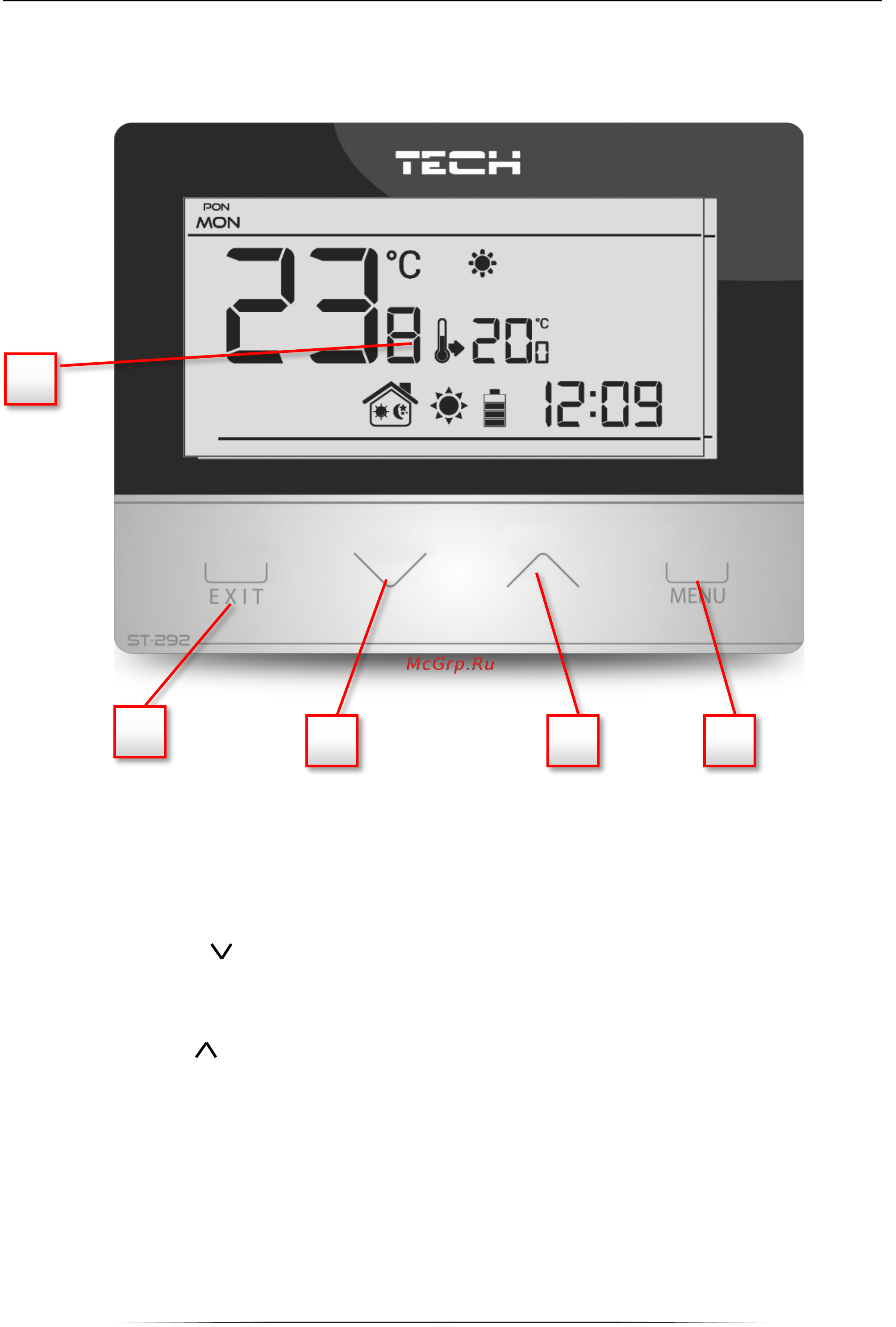

V.b) Вид и описание главного экрана
Управление осуществляется при помощи кнопок. Во время редактирования отдельных
параметров на экране погашены другие иконки.
1. Дисплей
2. Кнопка EXIT - нажатие этой кнопки на главном экране активирует недельной режим
или режим день/ночь. После входа в меню контроллера кнопка используется для
подтверждения настроек и возвращения на главной экран.
3. Кнопка минус - после нажатия этой кнопки на главном экране пользователь
переходит в ручной режим, снижая заданную температуру. После входа в меню
контроллера кнопка используется для изменения настроек очередных параметров,
введения сервисного кода и т.д.
4. Кнопка плюс - после нажатия этой кнопки на главном экране пользователь
переходит в ручной режим, увеличивая заданную температуру. После входа в меню
контроллера кнопка используется для изменения настроек очередных параметров,
введения сервисного кода и т.д.
5. Кнопка МЕНЮ - придержав кнопку пользователь входит в меню контроллера. Во
время редактирования параметров нажатие кнопки МЕНЮ подтверждает введенные
изменения и вызывает переход к редактированию следующего параметра.
1
2
3
5
4
