TECH
12

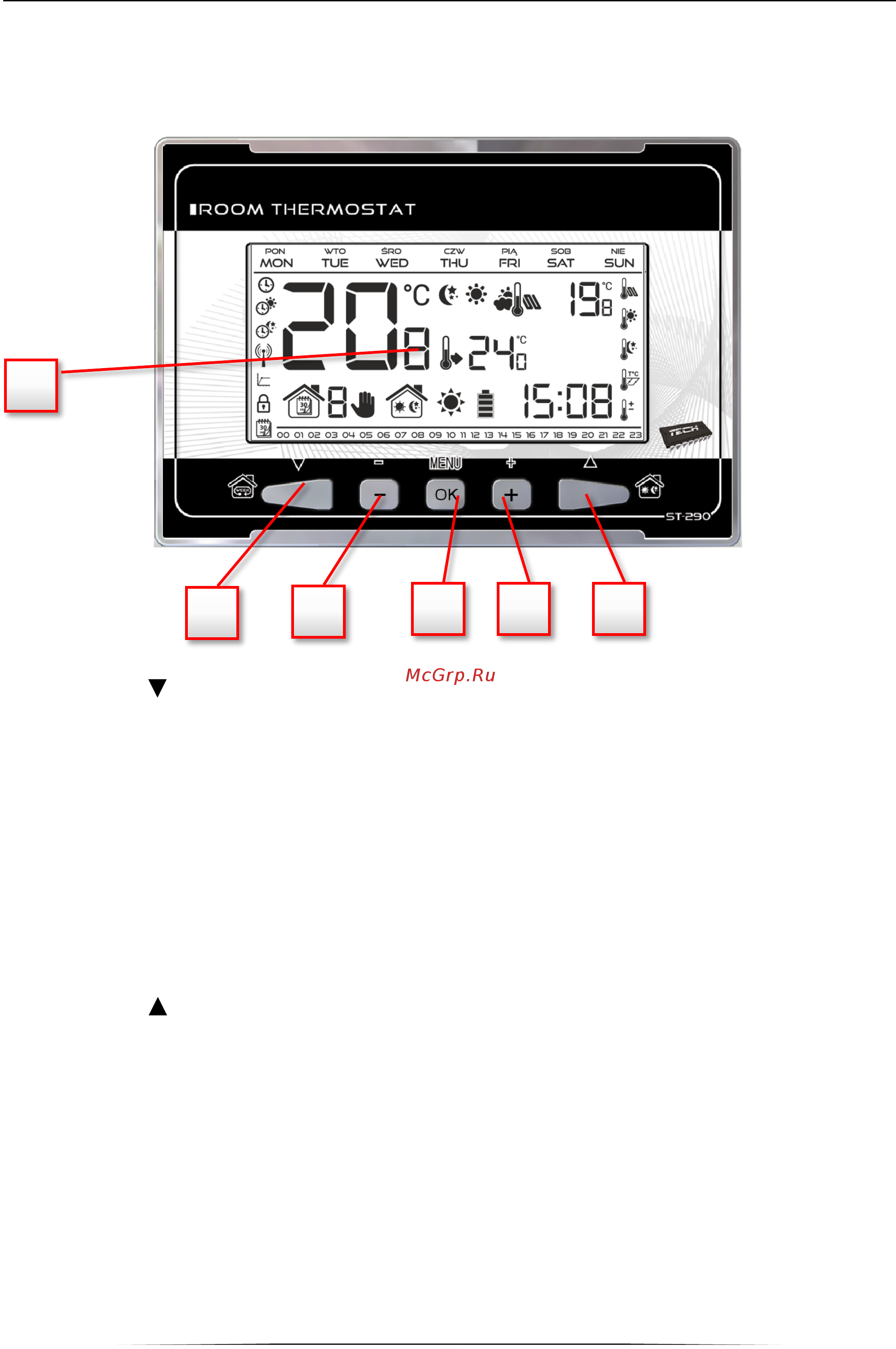

V.b) Вид и описание главного экрана
Управление осуществляется при помощи кнопок. Во время редактирования отдельных
параметров на экране погашены другие иконки.
1. Дисплей
2. Кнопка — нажатие этой кнопки на главном экране активирует недельной режим.
После входа в меню контроллера кнопка используется для показания следующих
функций контроллера.
3. Кнопка минус (-) — после нажатия этой кнопки на главном экране пользователь
переходит в ручной режим, снижая заданную температуру. После входа в меню
контроллера кнопка используется для изменения настроек параметров, введения
сервисного кода и т.д.
4. Кнопка МЕНЮ — придержав кнопку пользователь входит в меню контроллера. Во
время редактирования параметров нажатие кнопки МЕНЮ подтверждает введенные
изменения и вызывает выход в главный экран.
5. Кнопка плюс (+) — после нажатия этой кнопки на главном экране пользователь
переходит в ручной режим, увеличивая заданную температуру. После входа в меню
контроллера кнопка используется для изменения настроек очередных параметров,
введения сервисного кода и т.д.
6. Кнопка — нажатие этой кнопки на главном экране активирует режим день/ночь.
После входа в меню контроллера кнопка используется для показания следующих
функций контроллера.
1
2
3
4
5
6
