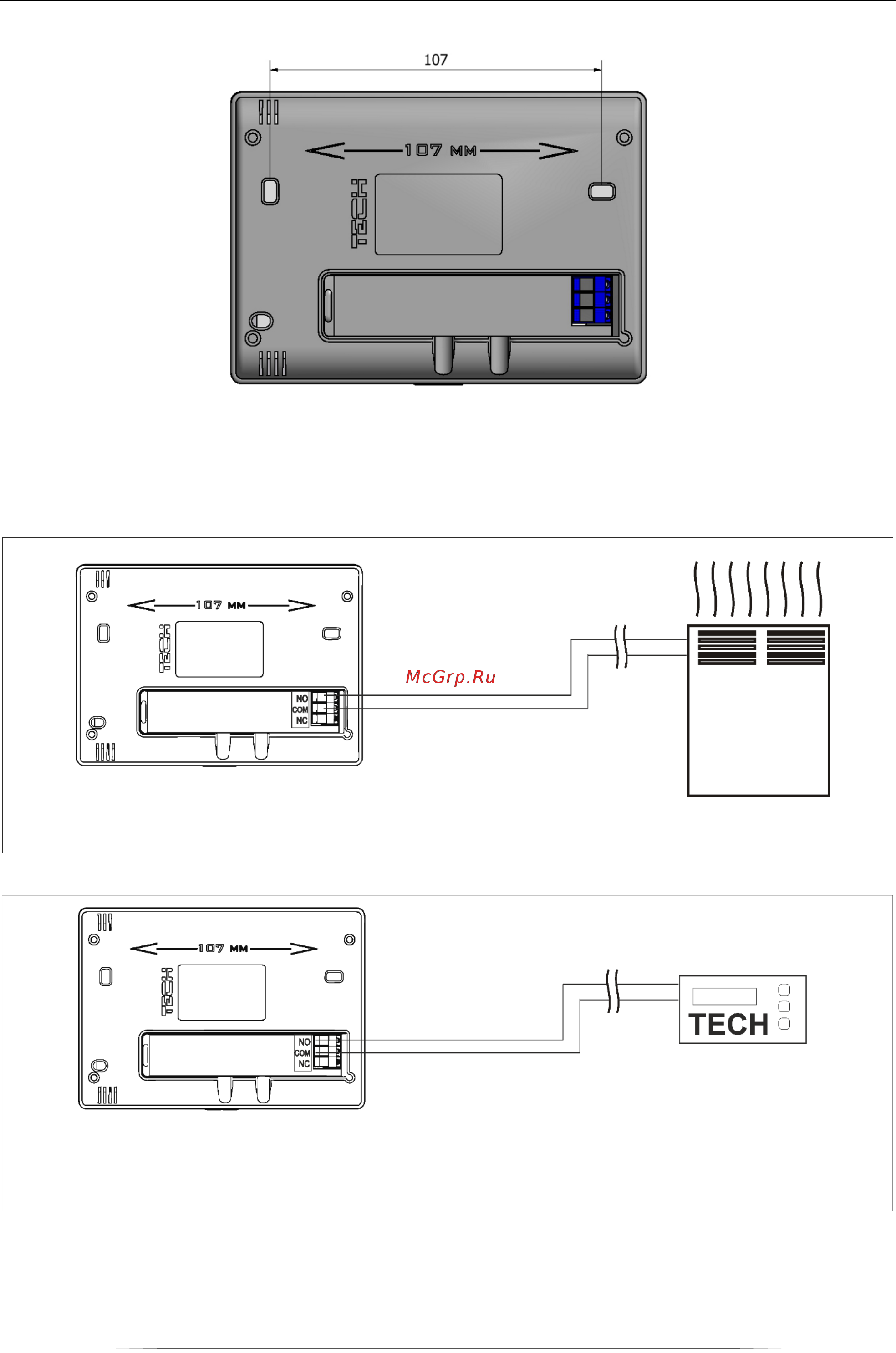

![Tech ST-290 v2 [5/24] St 290 руководство по эксплуатации](/views2/1471624/page5/bg5.png)
ST-290 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
5
Регулятор ST-290 может быть установлен в качестве панели для монтажа на стене.
III.a) Схемы подключений – касается версии v1 и v3
Комнатный регулятор должен быть соединен с нагревательным устройством при помощи
двухжильного кабеля. Подключения кабелей обоих устройств, показаны на следующих
схемах:
1 Схема подключения регулятора SТ-290 непосредственно с нагревательным устройством.
2 Схема подключения регулятора SТ-290 с контроллером котла ЦО.
нагреват
ельное
устройств
контроллер котла
ЦО
