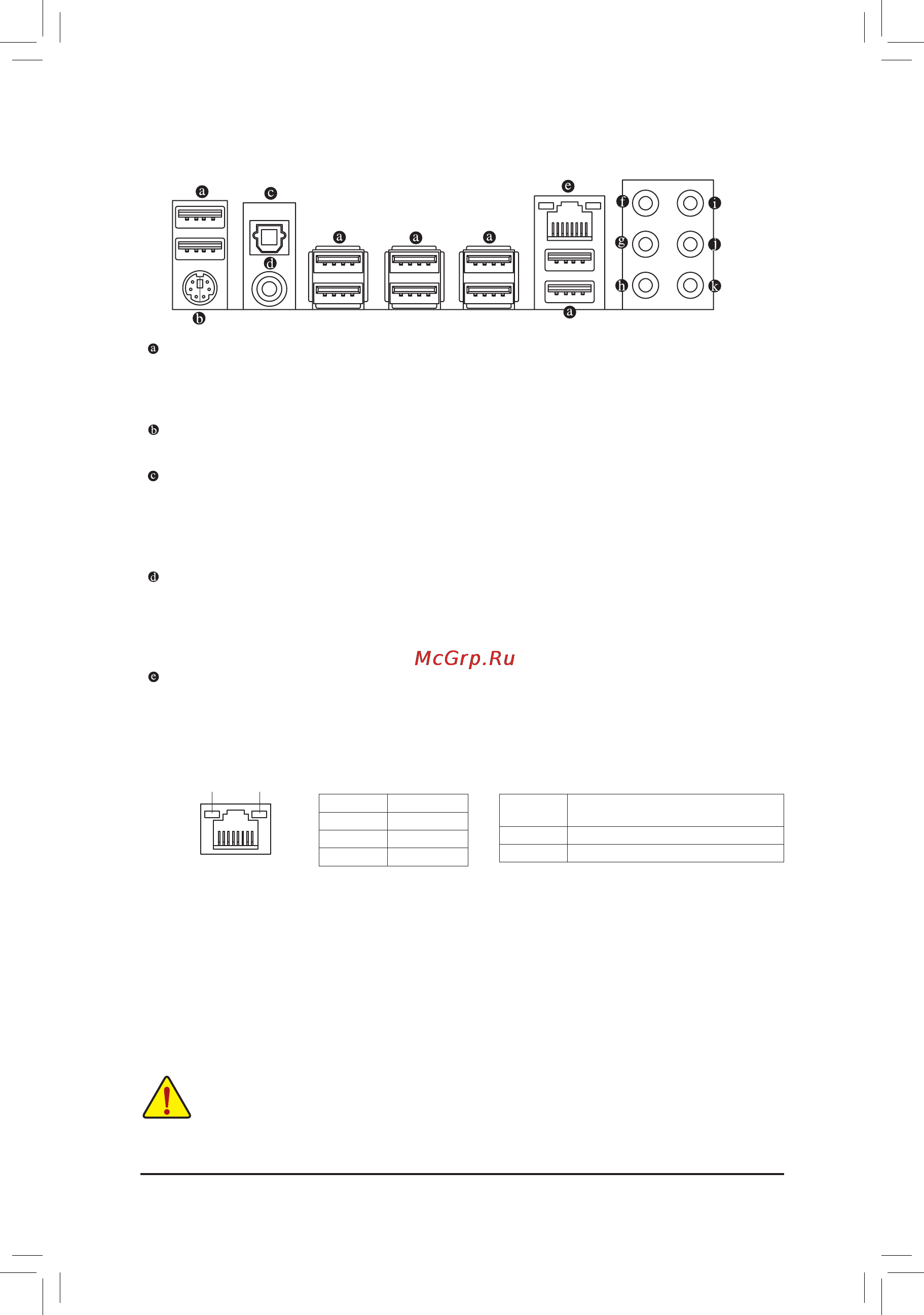

- 13 - Установка устройств
1-6 Интерфейсныеразъемыназаднейпанели
При отключении кабеля от разъема на задней панели сначала отключите кабель от
•
внешнего устройства и лишь затем отключите ее от системной платы.
Извлекайте кабель в направлении перпендикулярном разъему, не раскачивая и не
•
изгибая. Это поможет избежать неисправностей, вызванных электромеханическими
повреждениями.
ПортUSB2.0/1.1
USB порт поддерживает спецификацию USB 2.0/1.1 и предназначен для подключения
клавиатуры, мыши, принтера, флэш-накопителей и др. периферийных устройств с USB-
интерфейсом.
PS/2портклавиатурыилимыши
Этот порт предназначен для подключения мыши и клавиатуры с интерфейсом PS/2.
Оптический"Выход"цифровогоS/PDIF-интерфейса
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или
внешние устройства обработки аудиоконтента (требуется специальный оптический кабель).
Прежде чем использовать этот разъем, убедитесь в том, что все звенья аудиоподсистемы
способны взаимодействовать между собой средствами S/PDIF-интерфейса.
Коаксиальный"Выход"цифровогоS/PDIF-интерфейса
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или
внешние устройства обработки аудиоконтента (требуется специальный коаксиальный кабель).
Прежде чем использовать этот разъем, убедитесь в том, что все звенья аудиоподсистемы
способны взаимодействовать между собой средствами S/PDIF-интерфейса.
СетеваярозеткаRJ-45
Порт сетевого гигабитного LAN-интерфейса (Gigabit Ethernet LAN, пропускная способность до
1 Гбит/с). В таблице приведены возможные состояния LAN-порта, о которых информируют два
светодиодных индикатора на розетке.
Индикатор
активности
LAN-порта
Индикатор LAN-
соединения/Скорость
Порт LAN-
интерфейса
Индикатор активности LAN-порта:Индикатор LAN-соединения/Скорость:
Состояние Скорость*
Оранжевый 1 Гбит/с
Зеленый 100 Мбит/с
Выключен 10 Мбит/с
* Пр опускная способность
LAN-соединения
Активность
индикатора
Пояснения
Мигает Осуществляется прием и передача данных
Выключен Прием и передача данных отсутствуют
