- 9 - Установка устройств

1-3-2 Установкасистемыохлаждения

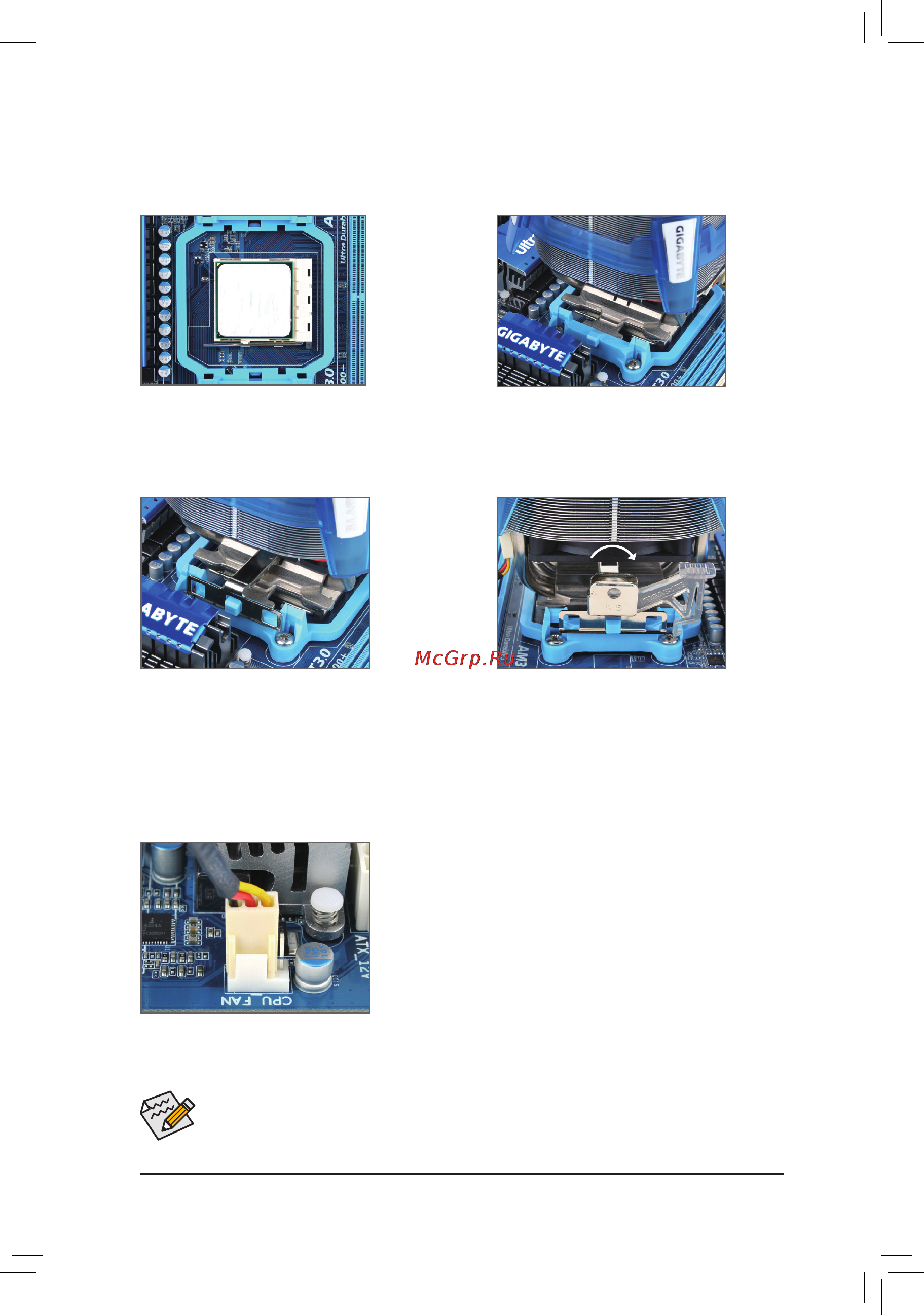

Пошаговая инструкция по установке системы охлаждения ЦП (процедура установки рассматривается

на примере оригинальной системы охлаждения компании GIGABYTE).

Шаг 1:

Нанесите тонкий слой термопасты на

металлическую поверхность корпуса ЦП,

установленного в процессорный разъем

системной платы.

Шаг 2:

У с т а н о ви т е с и с т е м у о хл а ж д ен и я н а

процессор.

Шаг 3:

Зафиксируйте систему охлаждения ЦП с

двух сторон с помощью пружинной скобы, как

показано на изображении.

Шаг 4:

Для того, чтобы заблокировать пружинную

с ко б у п о в е р н и т е к у л а ч к о в ы й з а ж и м

по ча сов о й с т рел к е, к ак п ок а зан о на

изображении. Если система охлаждения

отличается от оригинальной, обратитесь

к Руководству по установке из комплекта

поставки изделия.

Шаг 5:

Подключите кабель питания вентилятора системы охлаждения

к соответствующему разъему (CPU_FAN) на системной плате.

Во время демонтажа процессора будьте предельно аккуратны, отделяя систему охлаждения

от ЦП. В ряде случаев выполнить эту процедуру очень нелегко, поскольку термопаста в зоне

контакта обеспечивает плотное прилегание рабочих площадок процессора и радиатора.

Имейте в виду, что неосторожные действия и неадекватное усилие могут повредить ЦП.
