5.0 НАЧАЛО РАБОТЫ
5.1 УСТАНОВКА И МОНТАЖ
•
Достаньте аппарат из упаковки;
•
Зафиксируйте с помощью прилагаемых винтов;
5.2 ПОДГОТОВКА К СВАРКЕ ПОКРЫТЫМ ЭЛЕКТРОДОМ
•
Присоедините заземляющий кабель к минусовому выходу аппарата (9)
•
Присоедините рабочий кабель к плюсовому выходу аппарата (10)
•
Включите аппарат
•
Выберите режим Stick с кнопки (1) на передней панели.
•
Установите ток сварки с помощью потенциометра на передней панели (4).
В таблице снизу преведены несколько рекомендаций по типам электродов для
различных сварочных токов.
ДИАПАЗОН ТОКА
ДИАМЕТР
ЭЛЕКТРОДА
А
40 ÷ 70A
2.0мм
55 ÷ 90A
2.5мм
90 ÷ 135A
3.2мм
135 ÷ 160A
4.0мм
5.3 ПОДГОТОВКА К TIG СВАРКЕ
•
Присоедините заземляющий кабель к минусовому выходу аппарата (9)
•
Присоедините рабочий кабель к плюсовому выходу аппарата (10)
•
Присоедините газовый шланг к регулятору давления на газовом баллоне
•
Включите аппарат.
•
Выберите режим TIG с помощью кнопки (1) на передней панели.
Поступление газа осуществляется при нажатии кнопки на горелке. Используйте
только инертный газ (аргон).

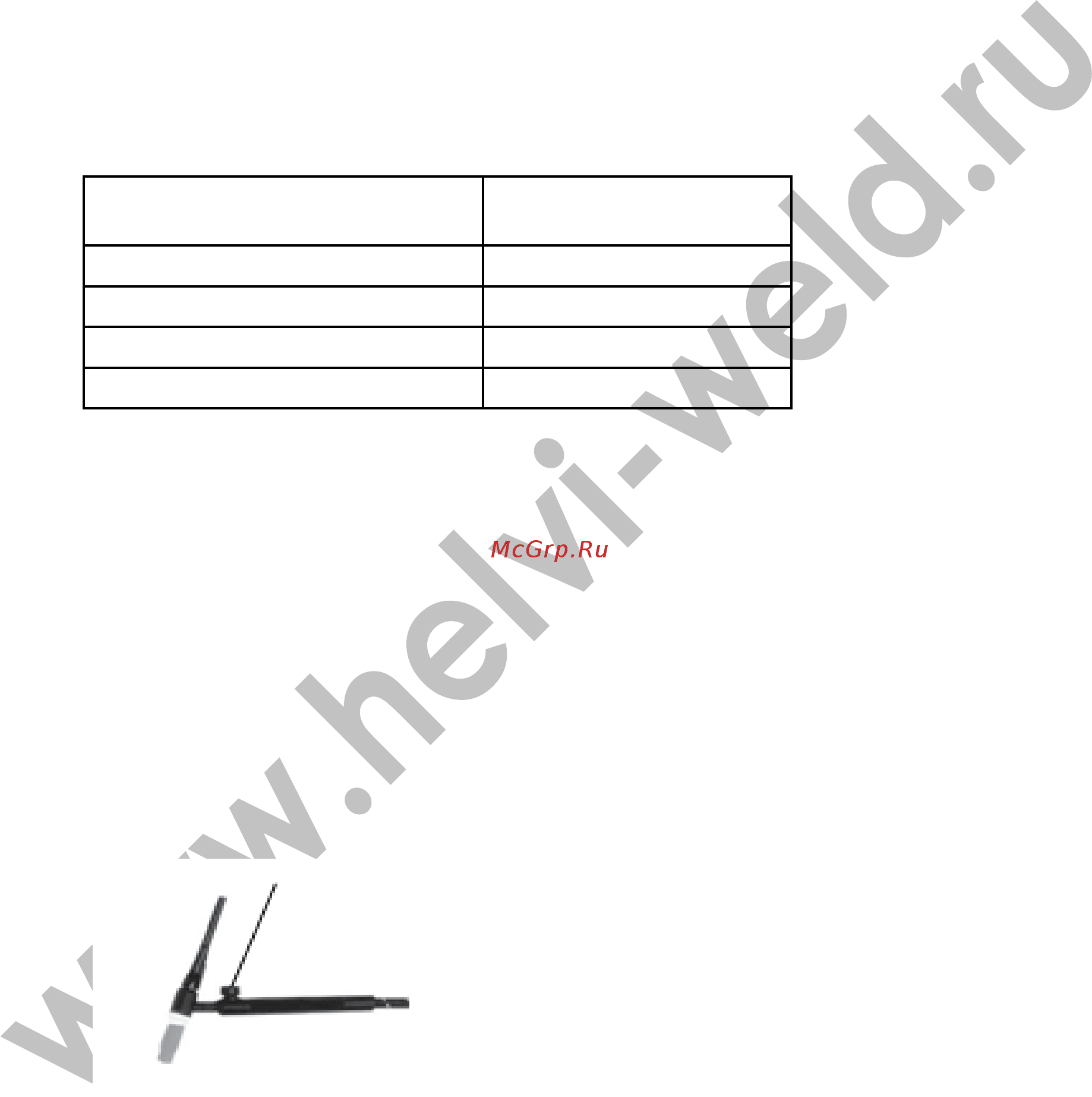

Рис. 2
кнопка регулировки подачи газа
