15
5.4.4 КАК ВЫБРАТЬ НАПРАВЛЯЮЩИЙ КАНАЛ
В основном есть два типа направляющих каналов: стальные и тефлоновые.
•
Стальные каналы могут быть с покрытием и без: покрытые каналы используются в
горелках с воздушным охлаждением; направляющие каналы без покрытия
используются в горелках с водяным охлаждением.
•
Тефлоновые направляющие каналы рекомендуются для сварки алюминия, так как они
обеспечивают более плавную подачу проволоки.
Цвет
Синий
Красный
Желтый
Диаметр
Ø 0,6-0,9
Ø 1,0-1,2
Ø 1,2-1,6
5.4.5 ПОДКЛЮЧЕНИЕ К ГАЗОВОМУ РЕГУЛЯТОРУ
ВНИМАНИЕ: Баллоны находятся под высоким давлением. Обращаться с
осторожностью. Неправильное обращение с газовыми баллонами под давлением
может стать причиной серьезных несчастных случаев. Нельзя ронять баллоны,
стучать по ним, подвергать воздействию тепла, пламени или искр. Избегайте
ударов баллонов друг о друга.
Баллон (не входит в комплект) должен быть расположен позади сварочного аппарата,
надежно зафиксирован с помощью цепи.
Для безопасности и экономии убедитесь, что вентиль полностью закрыт, (повернут
против часовой стрелки) когда не производится сварка, идет заполнение или удаление
газа из баллона..
•
Поверните вентиль на регуляторе против часовой стрелки, чтобы убедиться, что клапан
закрыт.
•
Заверните регулятор газа до упора на клапане газового баллона и полностью затяните.
•
Присоедините газовый шланг к регулятору, закрепив с помощью зажима\гайки из
комплекта.
•
Откройте клапан на баллоне и установите расход газа в редукторе около 8 л\мин
•
Нажмите кнопку на горелке, чтобы убедиться, что газ проходит сквозь горелку.
5.4.6 РУЧНАЯ MIG СВАРКА (См. Рис 1)
•
Выберите режим ручной MIG сварки с помощью кнопки (1)
на передней панели. Индикатор, соответствующий режиму
ручной MIG сварки будет гореть.
•
Удерживайте кнопку (2) нажатой для загрузки проволоки и
проверки газового обдува. Загрузка проволоки начнется с
предустановленной скоростью через 2 секунды после того
как кнопка будет нажата.
Сварка MIG с газом
•

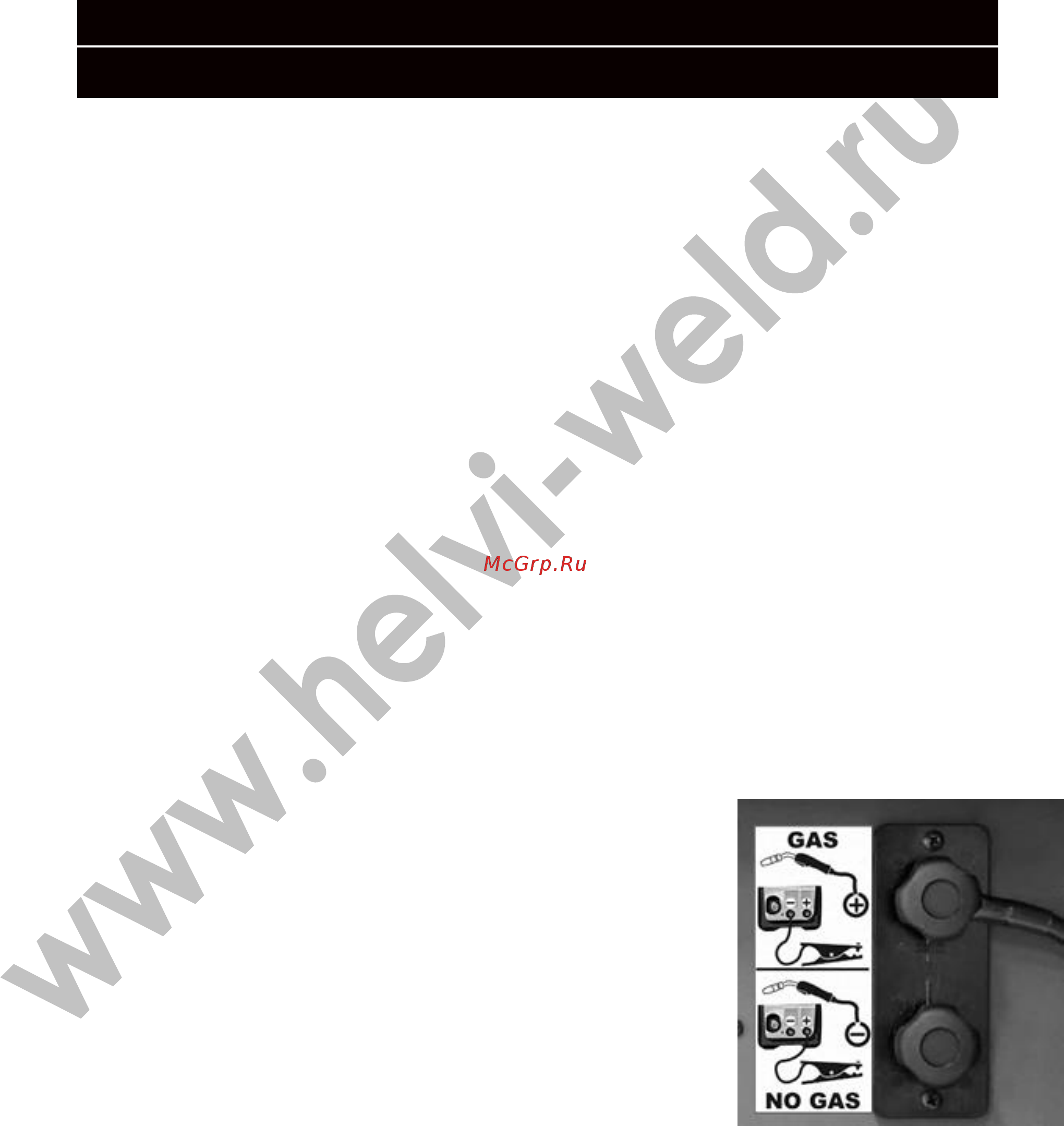

Присоедините минусовой кабель к минусовому разъему (9)
сварочного аппарата.
•
Присоедините кабель горелки к положительному разъему на
Панели Регулировки Напряжения, находящейся внутри
сварочного аппарата.
Сварка MIG без газа
•
Присоедините кабель заземления к положительному разъему (10) на аппарате.
•
Присоедините кабель горелки к отрицательному разъему на панели регулировки
напряжения.
•
Выберите тип газа (3), скорость подачи проволоки (4) и напряжение сварки (5).
