10
Материнская плата серии GA-8IDX

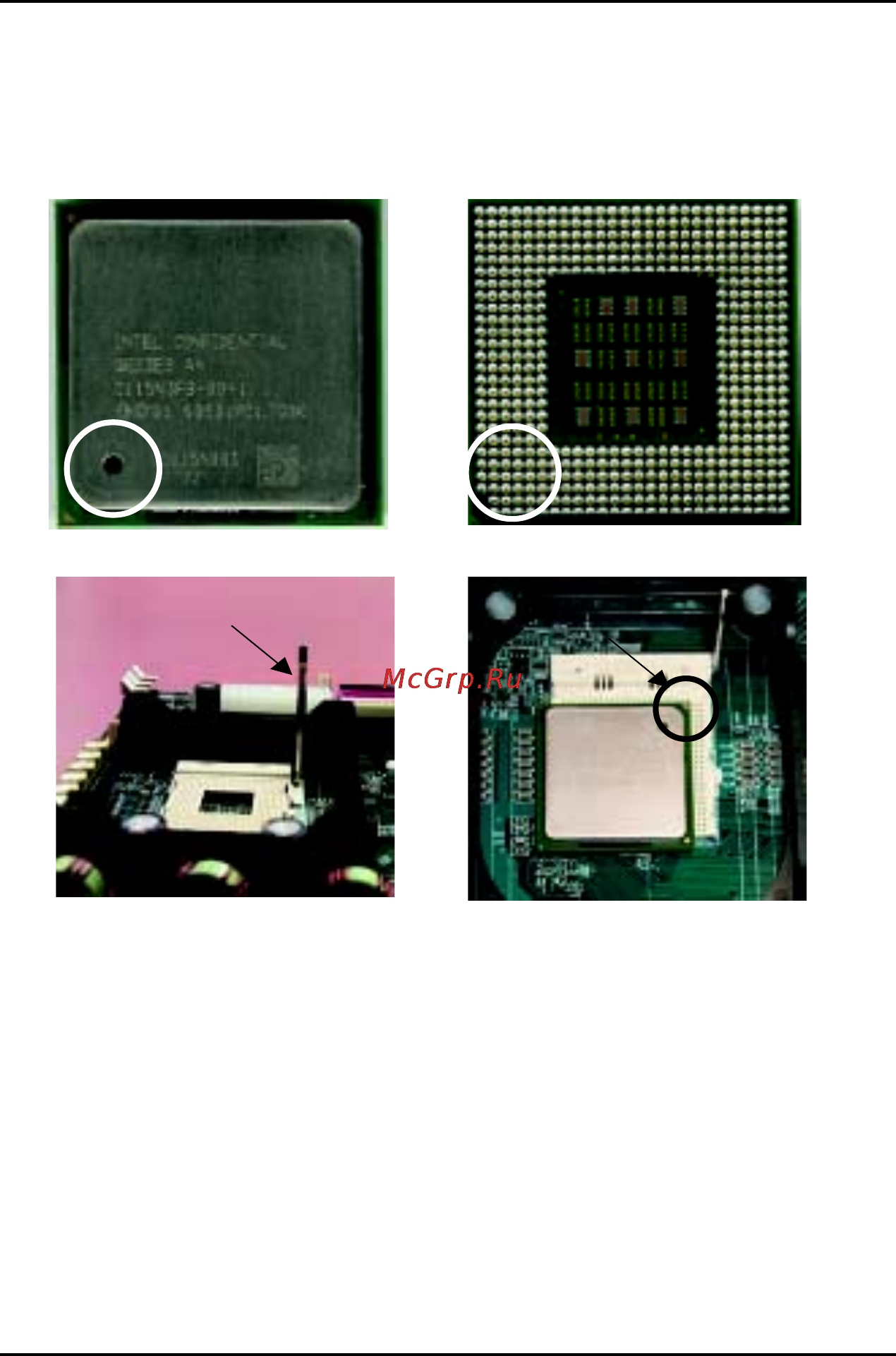

Этап 1: Установка центрального процессора (CPU)
Установка CPU
""
""
" Пожалуйста, убедитесь, что ваша материнская плата поддерживает
данный тип процессора
.
Индикатор Pin1
Индикатор Pin1
CPU Вид сверху CPU Вид снизу
Рычаг зажима гнезда
1. Приподнимите рычаг гнезда CPU
до угла в 90 градусов.
Индикатор Pin1
2. Установите местонахождение в
гнезде штырька Pin 1 и найдите
на процессоре срезанный или
покрашенный золотым угол. Затем
вставьте процессор в гнездо.
3. Опустите рычаг гнезда CPU.
Установка CPU завершена.
