Процесс установки устройств

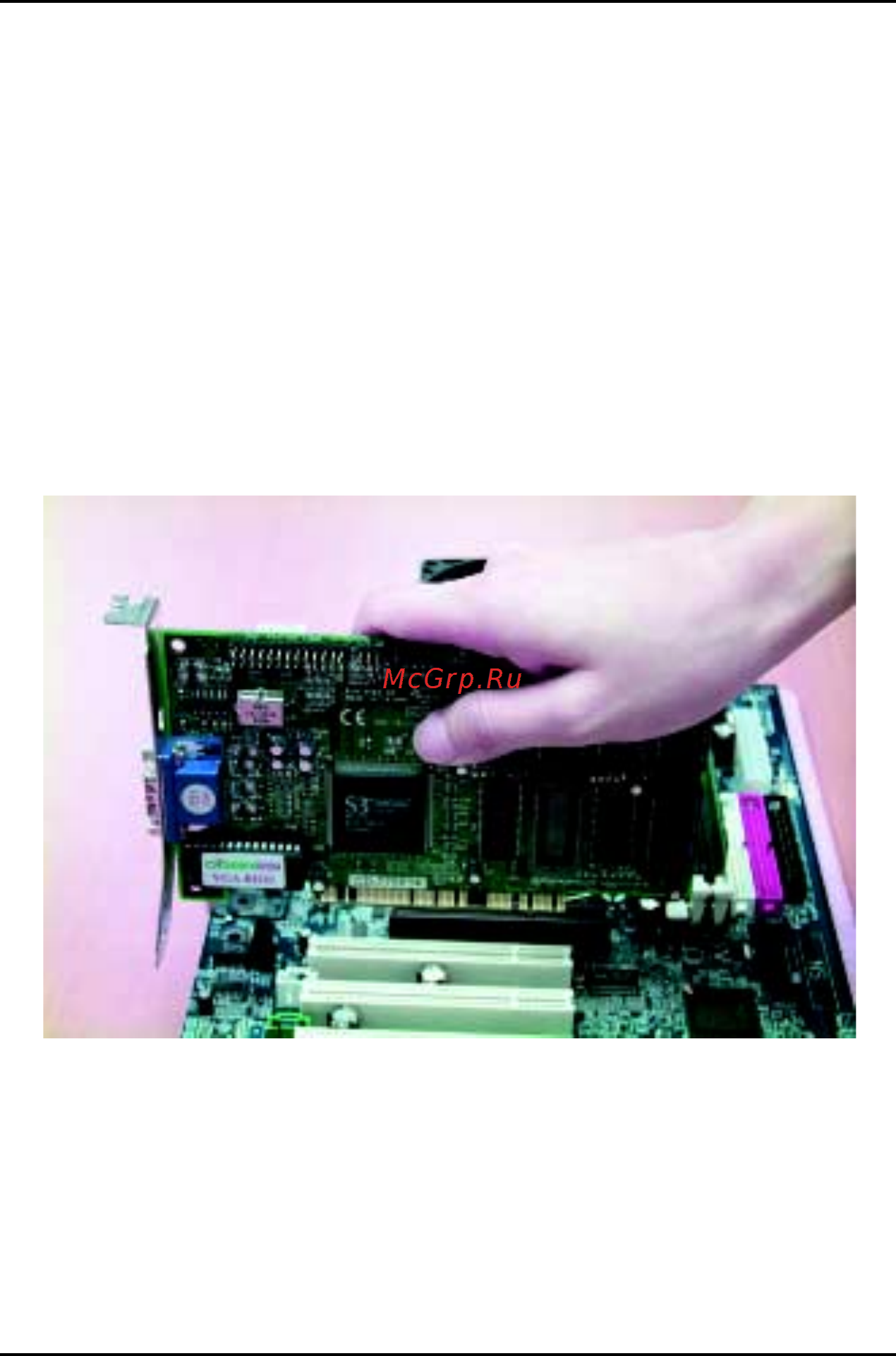

Этап 3: Установка карт расширения
1. Прежде, чем устанавливать карту расширения в компьютер, прочтите
инструкцию к ней.
2. Снимите крышку с корпуса системного блока, удалите необходимые винты и
заглушку на корпусе.
3. С усилием встав ьте карту расширения в гнездо.
4. Убедитесь, что металлические контакты на карте вошли в углубления на гнезде.
5. Закрепите винтом скобу карты на корпусе.
6. Наденьте корпус на системный блок.
7. Включите компьютер. При необходимости, произведите настройку функций
карты расширения из программы настройки BIOS.
8. Установите с оответствующий драйвер для операционной системы.
