Helvi Galileo 215HF [11/92] Saldatura ad arco

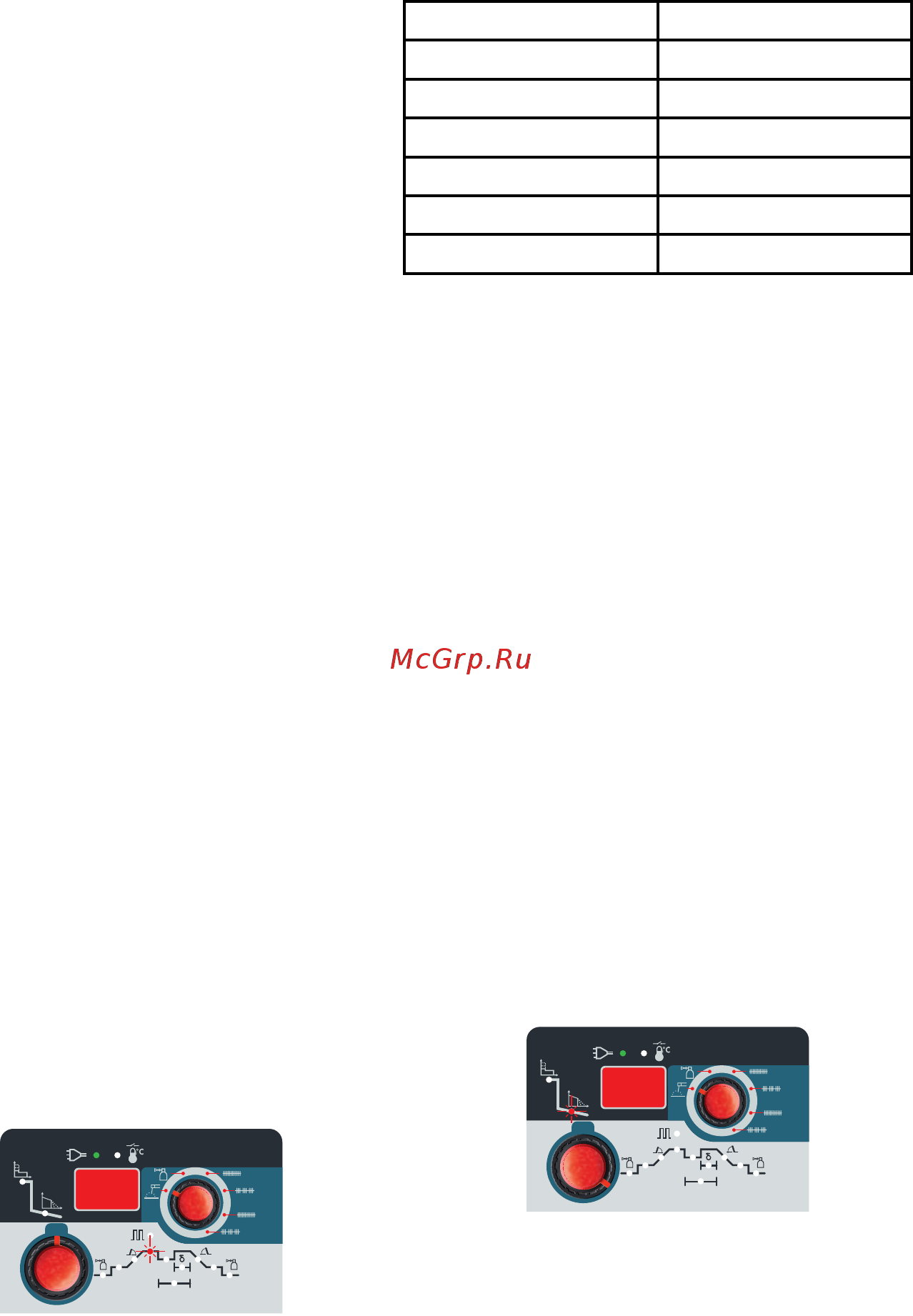

![Helvi Galileo 215HF [11/92] Saldatura ad arco](/views2/1472044/page11/bgb.png)
11
6.0 SALDATURA AD ARCO
Norme generali
L’arco elettrico può essere descritto
come una fonte di luce brillante e di ca-
lore intenso. Infatti il usso di corrente
elettrica nell’atmosfera del gas che cir-
conda l’elettrodo e il pezzo da saldare
provocano l’emanazione di onde elettro-
magnetiche che vengono percepite come
una luce o una fonte di calore, a seconda
della lunghezza d’onda. Ad un livello im-
percettibile, l’arco produce anche luce ul-
tra-violetta e infra-rossa; i raggi ionizzati
non vengono mai percepiti. Il calore pro-
dotto dall’arco è utilizzato nel processo
di saldatura per fondere e unire assieme
parti di metallo. La corrente elettrica ne-
cessaria è fornita da una apparecchiatura
comunemente chiamata saldatrice.
- Collegate il cavo di massa al polo negati-
vo dell’inverter e la pinza di massa al pezzo
di saldatura.
- Collegate il cavo di saldatura al polo posi-
tivo dell’inverter.
- Selezionate la funzione MMA utilizzando
la manopola di selezione della modalità di
saldatura (4) sul pannello frontale.
- Accendete l’inverter.
- In modalità MMA si possono variare solo
tre parametri: Corrente di Saldatura, Hot
Start e Arc Force
Corrente di saldatura:
• Quando si seleziona la modalità MMA
rimane acceso il Led della Corrente di
Saldatura (D).
• Premete o ruotate semplicemente la
manopola di regolazione dei parametri di
saldatura (6). Il Led (D) lampeggia.
• Impostate la corrente di saldatura.
La corrente di saldatura deve essere scelta
seguendo le istruzioni fornite dal produttore
degli elettrodi e scritte sulla confezione degli
stessi.
Le indicazioni seguenti possono essere utili
come informazioni generali:
DIAMETRO DELL’ELETTRODO CORRENTE DI SALDATURA
1.5mm 30 A - 40 A
2.0 mm 50 A -65 A
2.5 mm 70 A -100 A
3.25 mm 100 A - 140 A
4.0 mm 140 A - 160 A
5.0 mm 160 A - 200 A
• Premete nuovamente la manopola di
regolazione dei parametri di saldatura (6)
per confermare la corrente impostata. Il led
(D) rimane acceso. Per impostare nuova-
mente la corrente ripremere la manopola
(6), il led (D) torna a lampeggiare. Se l’im-
postazione della corrente non viene con-
fermata, dopo 3 secondi il led (D) smette di
lampeggiare e rimane acceso. Ruotando
la manopola si può variare nuovamente,
anche in fase di saldatura, la corrente, il
led (D) torna a lampeggiare. Per passare
alla regolazione dei parametri Hot Start e
Arc Force è necessario premere la mano-
pola (6) e confermare l’impostazione della
corrente di saldatura.
Hot Start / Arc Force:
• Dopo aver impostato e confermato la
corrente di saldatura, ruotando la mano-
pola di regolazione dei parametri (6) sele-
zionate il led di Hot Start (L) o di Arc For-
ce (M). Il Led del parametro selezionato
rimane acceso.
• Premete la manopola di regolazione
dei parametri di saldatura (6). Il Led (L/M)
lampeggia.
• Impostate il valore di Hot Start/Arc
Force.
• Premete nuovamente la manopola di
regolazione dei parametri di saldatura (6)
per confermare il valore impostato e pro-
seguire con la regolazione dei parametri
successivi. Il generatore comunque confer-
ma l’impostazione automaticamente dopo
3 secondi. In questo caso però ritorna alla
partenza della sequenza di regolazione, è
pertanto necessario impostare nuovamen-
te la corrente di saldatura per poter passare
A
Ib
Iw
Icf
2T
4T HF
2T HF
MENU
f
4T
MMA
LIFT
LIFT
Ist
65
A
Ib
Iw
Icf
2T
4T HF
2T HF
MENU
f
4T
MMA
LIFT
LIFT
Ist
1
