12
alla regolazione dei parametri successivi.
- Proteggete la vostra faccia con una ma-
schera o con un elmetto. Toccate con l’elettro-
do inserito nella pinza portaelettrodo il pezzo
da saldare, no a che l’arco non si innesca.
Evitate di danneggiare il pezzo da saldare
con l’elettrodo, perche’ potrebbe liberare
il rivestimento e aumentare le difcolta’ di
innesco dell’arco.
- Dopo l’innesco dell’arco mantenete l’elet-
trodo nella stessa posizione con un angolo
di circa 60° e muovendo da sinistra a destra
potrete controllare visivamente la saldatura.
La lunghezza dell’arco puo’ essere controlla-
ta anche alzando o abbassando leggermente
l’elettrodo. Una variazione dell’angolo di sal-
datura potrebbe aumentare la misura dell’a-
rea di saldatura, migliorando la capacita’ di
copertura della scoria.
- Alla ne della saldatura lasciate raffred-
dare il residuo prima di toglierlo, usando la
spazzola con il puntale.
Attenzione:
-proteggete i vostri occhi
-evitate danni quando togliete il residuo
con la spazzola ed il puntale.
ATTENZIONE!
Un cattiva partenza puo’ essere provocata
dal materiale da saldare sporco, da un cat-
tivo collegamento tra il cavo di massa ed
il pezzo da saldare o da errato ssaggio
dell’elettrodo nella pinza porta elettrodo.
7.0 QUALITA’ DELLA SALDATURA
La qualità della saldatura dipende principal-
mente dall’ abilità del saldatore, dal tipo di
saldatura e dalla qualità dell’ elettrodo. Prima
di cominciare a saldare scegliete il modello e
il diametro dell’ elettrodo più adatti, prestan-
do attenzione allo spessore e alla composi-
zione del metallo da saldare e alla posizione
della saldatura.
Corrente corretta di saldatura.
Se l’intensità di corrente è troppo alta, l’elet-
trodo si brucerà in fretta, mentre la saldatura
risulterà molto irregolare e difcile da control-
lare. Se la corrente è invece troppo bassa,
perderete potenza e la saldatura risulterà
stretta e irregolare.
Lunghezza corretta dell’arco.
Se l’arco è troppo lungo, esso causerà sbava-
ture e una piccola fusione del pezzo in lavo-
razione. Se invece l’arco è troppo corto il suo
calore risulterà insufciente e di conseguenza
l’elettrodo si attaccherà al pezzo in lavorazione.
Velocità corretta di saldatura.
La corretta velocità di saldatura consentirà
di ottenere una saldatura dall’ ampiezza più
adatta, senza onde o scanalature.
8.0 SALDATURA A TIG
Il processo a tig utilizza l’arco elettrico inne-
scato tra l’elettrodo a tungsteno della torcia e
la supercie del pezzo da saldare.
Nella saldatura a tig la torcia è sempre col-
legata al polo negativo della saldatrice.
- Collegate il cavo di massa al polo positivo
della saldatrice e la pinza di massa al pezzo
da saldare.
- Collegate la torcia tig al polo negativo del-
la saldatrice e il tubo del gas al regolatore di
pressione della bombola di gas.
Il usso del gas è controllato automatica-
mente tramite la manopola di regolazione
dei parametri di saldatura (6). Utilizzate
solo gas inerte (Argon).
- Accendete l’inverter.
8.1 SELEZIONE DELLA MODALITÀ DI
SALDATURA

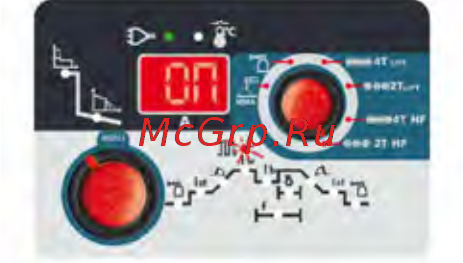

- Selezionate la modalità di saldatura desi-
derata 4T LIft, 2T Lift, 4T HF o 2T HF utiliz-
zando la manopola di selezione della modali-
tà di saldatura sul pannello frontale.
- La vostra saldatrice vi permette di attivare
la funzione Pulsato sia in modalità 2T che 4T.
Seguite le seguenti indicazioni:
• Ruotando la manopola di regolazione
dei parametri di saldatura (6) selezionate
il led di selezione Pulsato (K). Il Led del
parametro selezionato rimane acceso. Il
display visualizza la scritta “ON” se la fun-
zione Pulsato è attiva, la scritta “OFF” in
caso contrario.
• Premete la manopola di regolazione
dei parametri di saldatura (6). Il Led (K)
lampeggia.
• Per cambiare l’impostazione premere
nuovamente la manopola di regolazione (6).
• Il generatore conferma l’impostazione
automaticamente dopo 3 secondi e ritor-
na alla condizione di partenza con il led
della Corrente di Saldatura (D) acceso.
