ПОДКЛЮЧЕНИЯ
Осторожно! Для выполнения следующих действий
потребуются специальные инструменты и
технические навыки. Во избежание ошибок при
подключении и/или повреждения оборудования
обратитесь за поддержкой к вашему дилеру.
Рекомендуется доверить установку
авторизованному дилеру ALPINE.

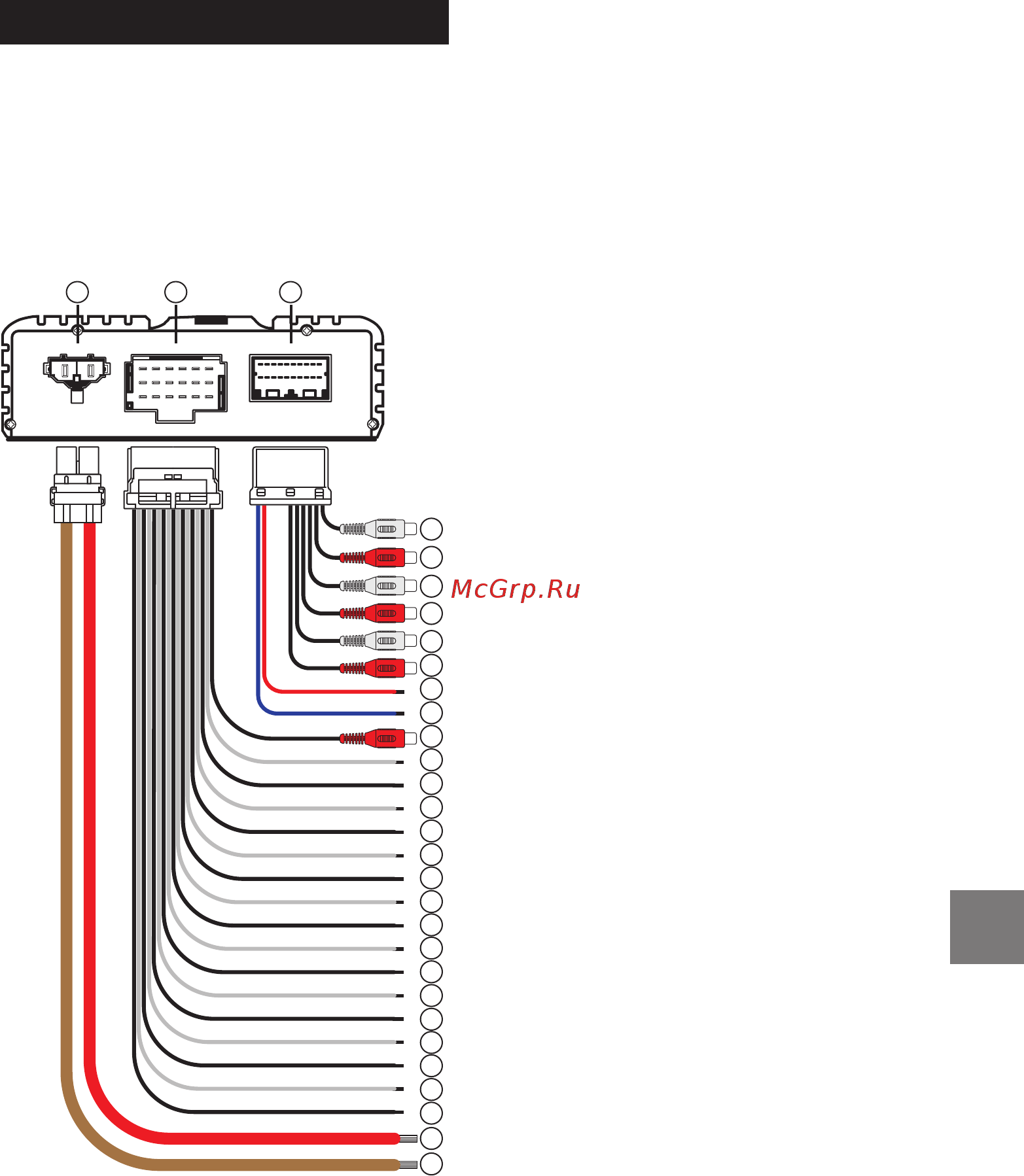

Рис. 2. Аудиоподключения
См. рис. 2
1 Разъем подключения провода аккумулятора
2 Выходной разъем подключения динамиков
Важно! Перед первым включением устройства
настоятельно рекомендуется выполнить общие
настройки в программном обеспечении Alpine
Sound Lab for PDP‑E800DSP (см. "Вкладка настроек
усилителя" на стр. 22). Неправильные настройки
системы могут вывести из строя высокочастотные
динамики. При первом включении PDP‑E800DSP
убедитесь, что громкость установлена на 0.
3 Входной разъем
4‑9 Низкоуровневые входные каналы 1 ‑ 6
6‑канальный вход (низкоуровневый) для
подключения источников сигнала с выходным
напряжением до 3,5 В (RMS). Настройте вход
высокой или низкой мощности с помощью
перемычек, расположенных внутри усилителя.
По умолчанию выбран низкоуровневый вход.
Используйте соответствующий кабель (RCA) для
подключения этих входов к предварительному
усилителю или низкоуровневым выходам вашего
головного устройства. С помощью программного
обеспечения Alpine Sound Lab for PDP‑E800DSP
каждый вход можно назначить любому выходу.
Функцию автоматического включения при
появлении сигнала также можно настроить в
этом приложении.
0 Вход Remote
Входную линию Remote следует использовать
для включения и выключения усилителя. Не
рекомендуется подключать входную линию
Remote к замку зажигания, поскольку в этом
случае может возникать шум при включении и
выключении.
Функцию автоматического включения
необходимо настроить в программе Alpine
Sound Lab for PDP‑E800DSP.
! Выход Remote
Выходную линию Remote можно использовать
для включения и выключения других
усилителей.
@ Разъем выхода предварительного усилителя
Этот выход идеально подходит для подключения
отдельного усилителя сабвуфера. Одноканальный
RCA‑выход является точной "копией" выходного
канала 8. Подключенный к этому выходу
усилитель должен поддерживать работу с
входными сигналами напряжением до 2 В (RMS).
#‑y Выходные каналы 1‑8
Выходы усилителя, к которым подключаются
динамики. Минимальное сопротивление
динамиков: 2 Ом на канал. Сконфигурируйте
сопротивление динамиков в вашей системе с
помощью программы Alpine Sound Lab for
PDP‑E800DSP (см. "2 Настройка нагрузки
динамиков" на стр. 22).
Никогда не подключайте кабели динамиков с
заземлением на массу, поскольку это приведет к
повреждению вашего усилителя и динамиков.
Убедитесь, что все динамики подключены синфазно.
u Провод аккумулятора (+)
На провод подключения аккумулятора
необходимо установить дополнительный
предохранитель (например, блок
предохранителя, автоматический выключатель),
POWER SUPPLY SPEAKER OUTPUT INPUT
CH1-
CH1+
CH2-
CH2+
CH3-
CH3+
CH4-
CH4+
CH5-
CH5+
CH6-
CH6+
CH7-
CH7+
CH8-
CH8+
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
1
2
3
