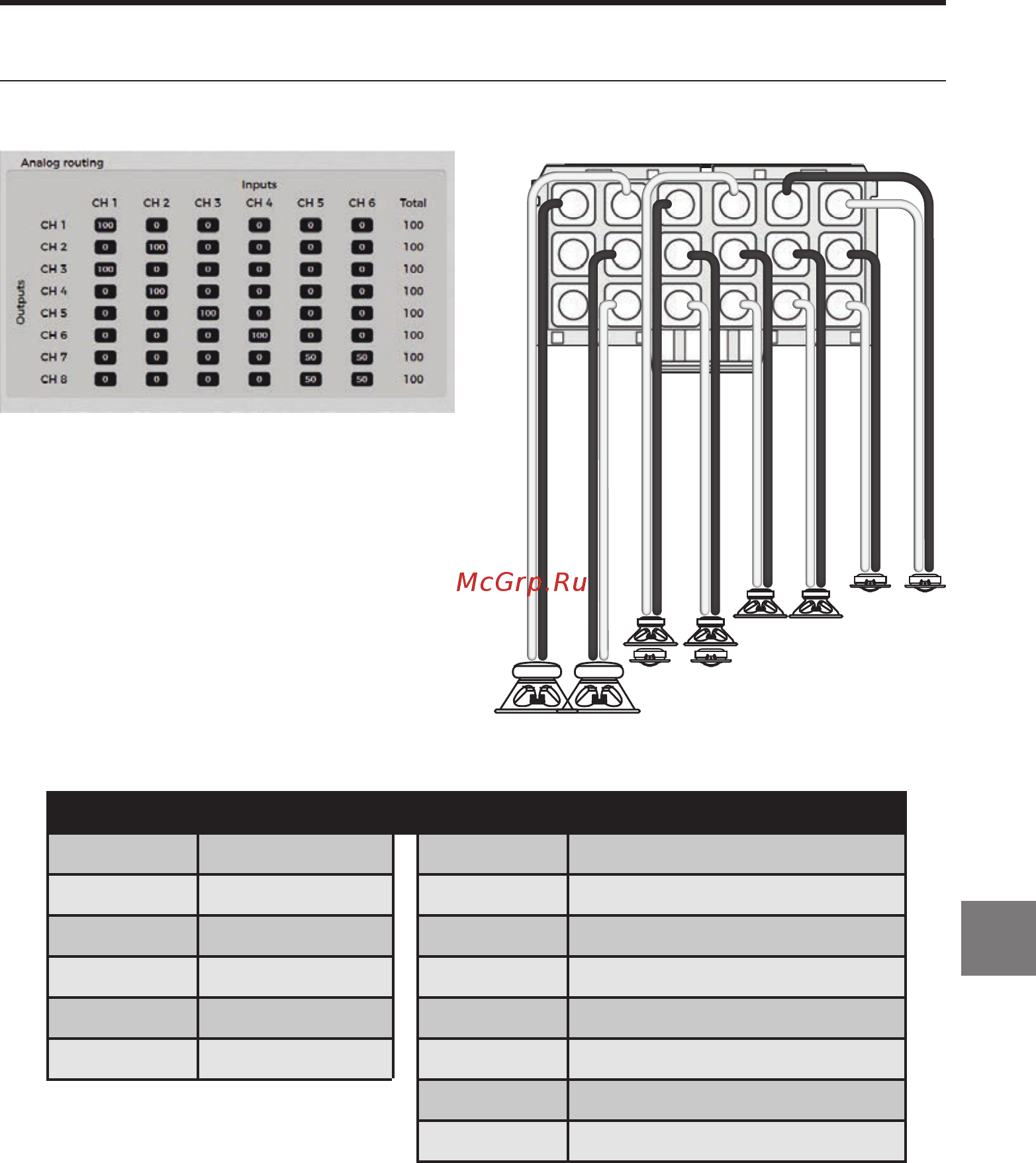

2‑полосная система фронтальных динамиков + 2‑полосная
пассивная система задних динамиков + 2 сабвуфера
Вариант маршрутизации для данной
конфигурации системы
Назначения входов/ выходов
Подключения выходов
Назначение входов Назначение выходов
CH 1 Передний левый CH 1 ВЧ, передний левый
CH 2 Передний правый CH 2 ВЧ, передний правый
CH 3 Задний левый CH 3 НЧ, передний левый
CH 4 Задний правый CH 4 НЧ, передний правый
CH 5 Сабвуфер 1 CH 5 Широкополосный, задний левый
CH 6 Сабвуфер 2 CH 6 Широкополосный, задний правый
CH 7 Сабвуфер, левый
CH 8 Сабвуфер, правый
SPEAKER OUTPUT
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
CH1
CH3
CH5
CH2
CH4
CH6
CH7
CH8
ВЫХОД ДИНАМИКА
