RIGOL
.
Авторское право
RIGOL
Technologies,
Inc.
©
2008
Руководство пользователя серий DS1000E, DS1000D
2-100
1. Измерения напряжения

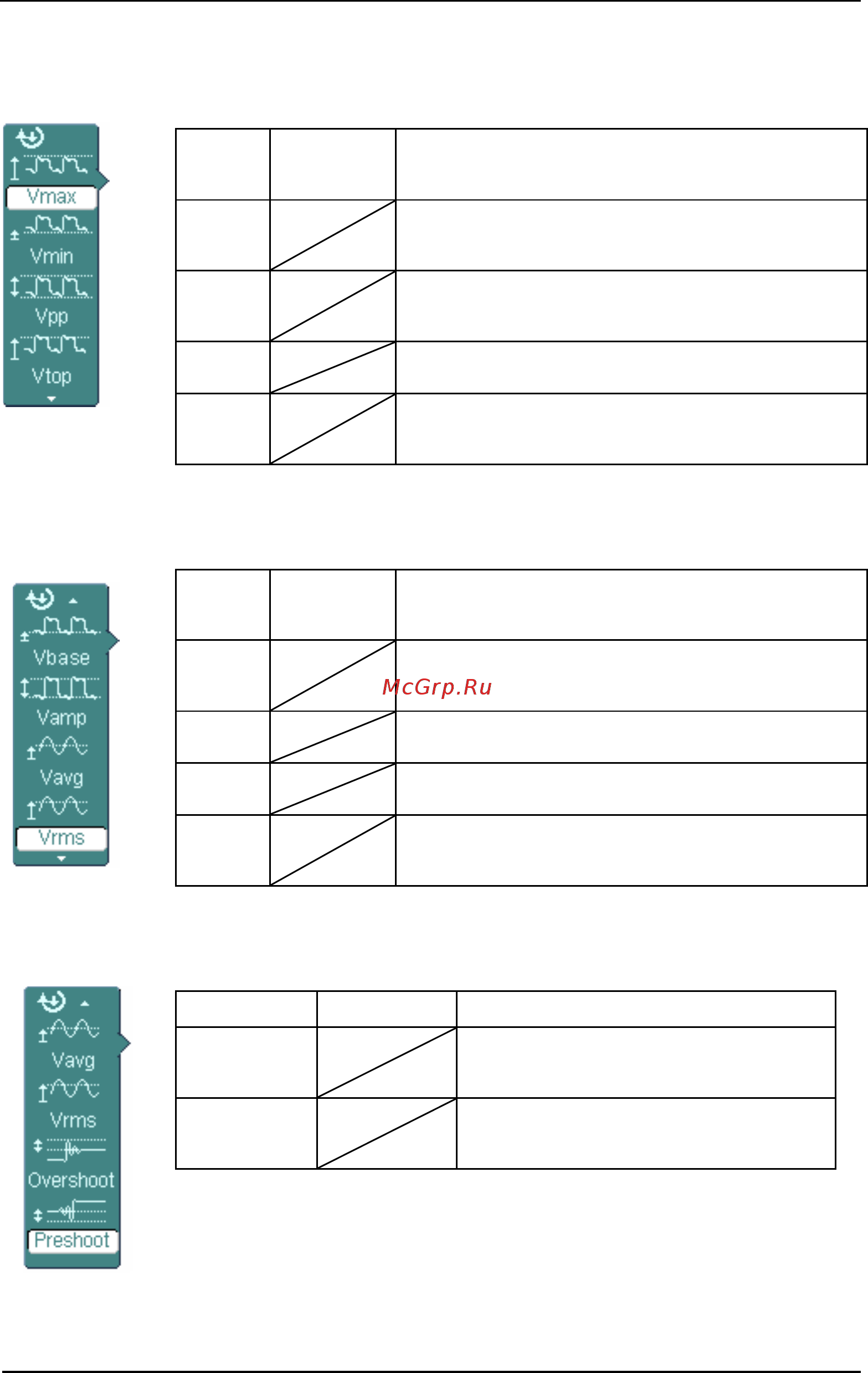

Рис. 2-111 Таблица 2-73 Меню измерения напряжения (страница 1/3)
Меню
Установк
и
Комментарии
Vmax
Измерение максимального напряжения
сигнала
Vmin
Измерение минимального напряжения
сигнала
Vpp
Измерение полного размаха напряжения
Vtop
Измерение напряжение плоской вершины
сигнала меандра
Рис. 2-112 Таблица 2-74 Меню измерения напряжения (Страница 2/3)
Меню
Установк
и
Комментарии
Vbase
Измерение напряжение плоского опора
сигнала меандра
Vamp
Измерение разности между
Vtop
и Vbase.
Vavg
Измерение среднего напряжения сигнала
Vrms
Измерение среднеквадратического значения
напряжения сигнала
Рис. 2-113 Таблица 2-75 Меню измерения напряжения (страница 3/3)
Меню Установки Комментарии
Overshoot
Измерение перекомпенсации
в
процентном отношении с фронтом
Preshoot
Измерение недокомпенсации
в
процентном отношении с фронтом
