RIGOL
.
Авторское право
RIGOL
Technologies,
Inc.
©
2008
Руководство пользователя серий DS1000E, DS1000D
2-105
Автоматическое измерение параметров
времени
Осциллографы предоставляют возможность автоматического измерения следующих
временных параметров: частоты (Frequency), периода (Period), времени нарастания
(Rise Time), времени спада импульса (Fall Time), длительности положительного
импульса (+Width), длительности отрицательного импульса (-Width), относительной
длительности положительного импульса (+Duty), относительной длительности
отрицательного импульса (-Duty), задержки нарастающего фронта канала 2
относительно канала 1 (Delay 1→ 2
), задержки спадающего фронта канала 2
относительно канала 1 (Delay 1→2
).

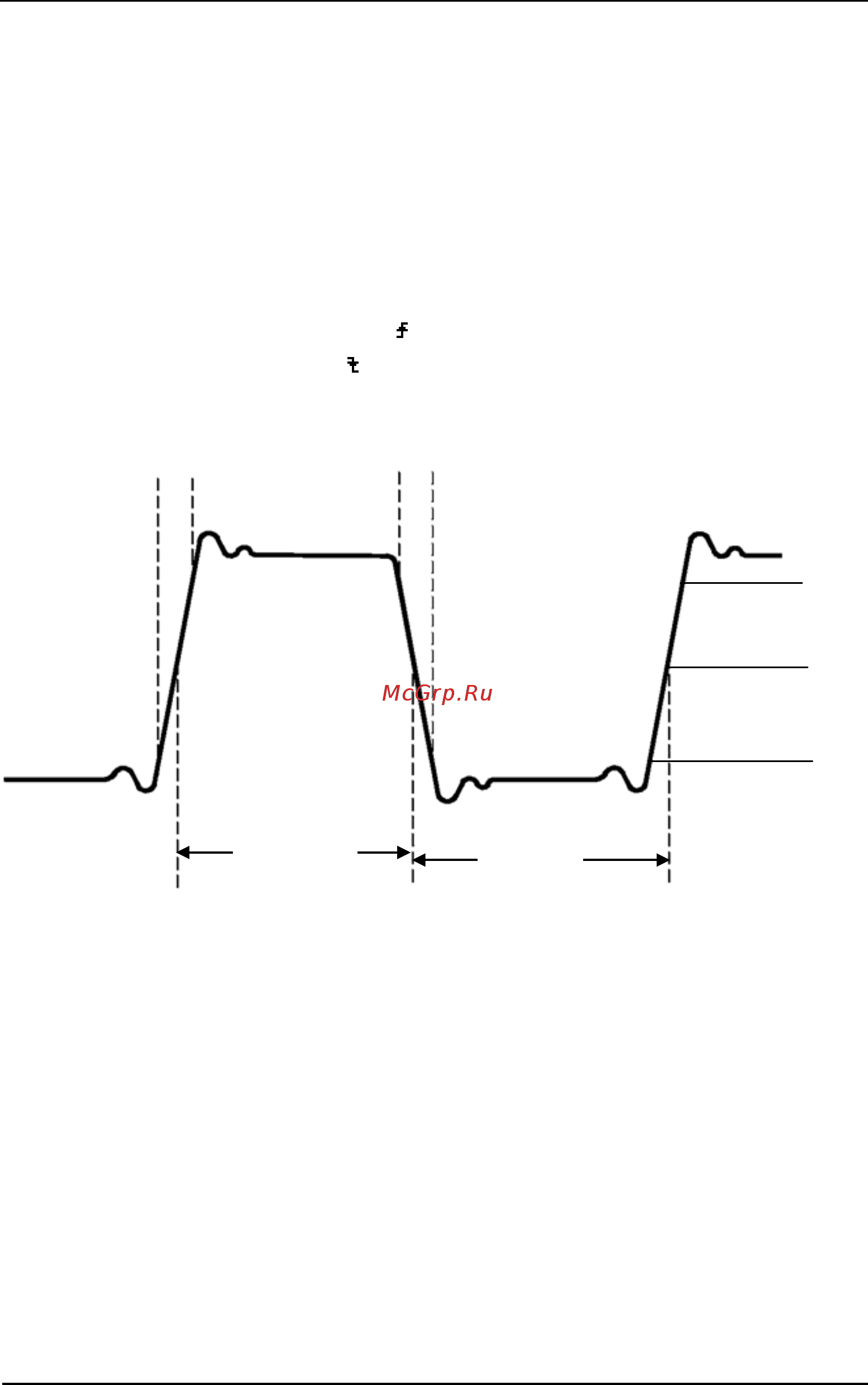

Рис. 2-119 показывает значение некоторых временных параметров.
Рис. 2-119
Параметры времени
Rise Time: Длительность нарастающего фронта первого импульса – это время за
которое импульсный сигнал изменяется от 10% до 90% амплитуды.
Fall Time: Длительность спадающего фронта первого импульса – это время, за
которое импульсный сигнал изменяется от 90% до 10% амплитуды.
Длительность первого положительного импульса на уровне 50% амплитуды.
Длительность первого отрицательного импульса на уровне 50% амплитуды.
10%
50%
90%
-Width
Fall Time
Rise Time
+Width
