RIGOL
.
Авторское право
RIGOL
Technologies,
Inc.
©
2008
Руководство пользователя серий DS1000E, DS1000D
2-51
Чередующийся запуск
Когда включён чередующийся запуск, источниками триггера являются оба
вертикальных канала.
Этот режим можно использовать для исследования двух независимых сигналов. Вы
можете выбрать две различных установки режимов запуска для двух вертикальных
каналов. Опции как ниже указано: запуск по фронту, длительности импульса, наклону
и от видеосигнала. Информация об уровнях запуска двух каналов будет отображаться
на экране вверху справа.

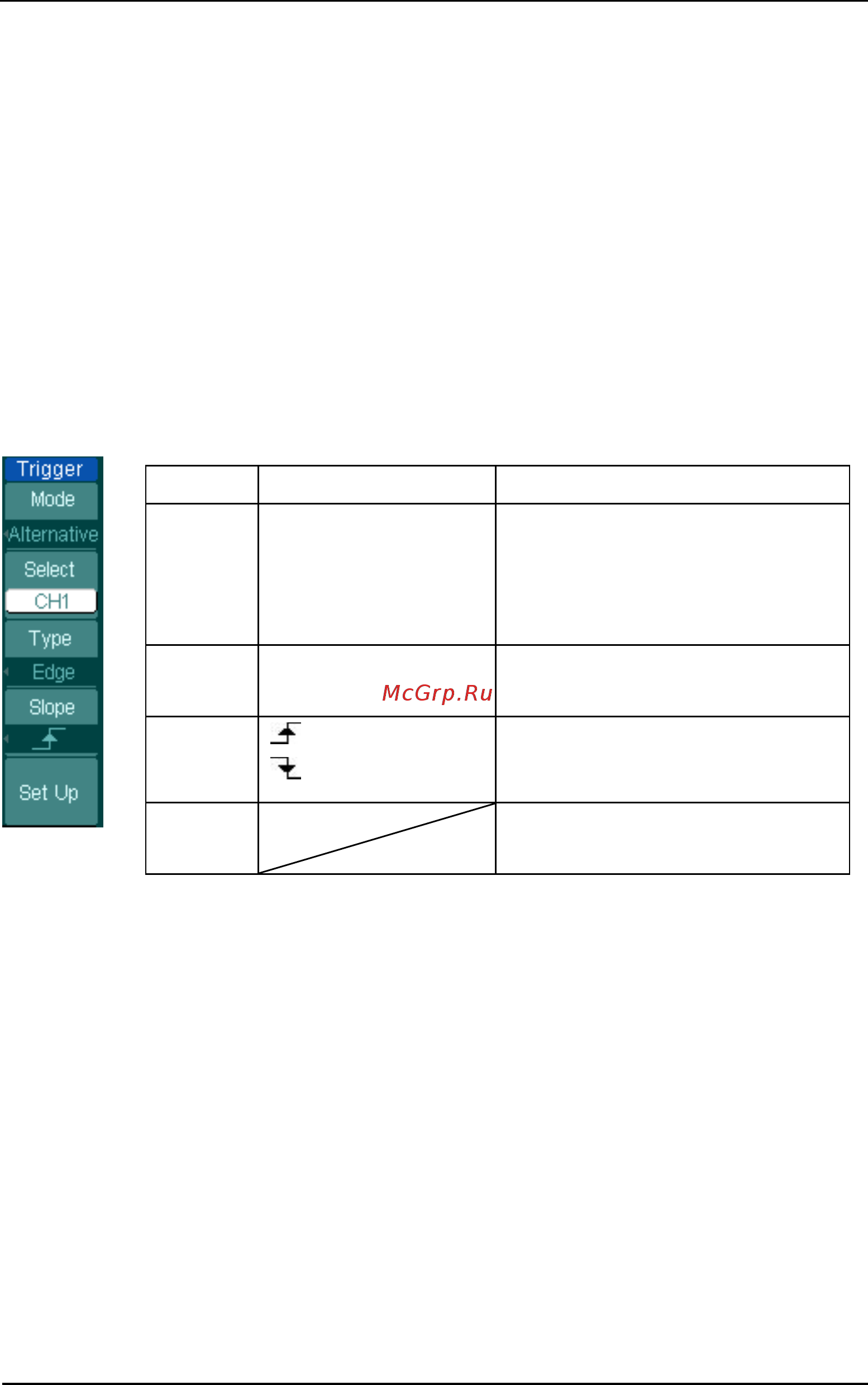

Рис. 2-52 Таблица 2-28 Меню чередующего запуска (Тип запуска: по фронту)
Меню
Установки Комментарии
Select
CH1
CH2
Установки режима запуска для
канала 1
Установки режима запуска для
канала 2
Type Edge
Выберите запуск по фронту
Slope
(Rising)
(Falling)
Запуск по нарастающему фронту
Запуск по спадающему
фронту
Set Up
Для перехода к меню Set Up, см.
Таблицу 2-38.
