RIGOL
.
Авторское право
RIGOL
Technologies,
Inc.
©
2008
Руководство пользователя серий DS1000E, DS1000D
2-99
Автоматическое измерение
Кнопка Measure в зоне меню включает функцию автоматического измерения.
Инструкции ниже помогут вам при использовании мощной функции измерения
осциллографов.

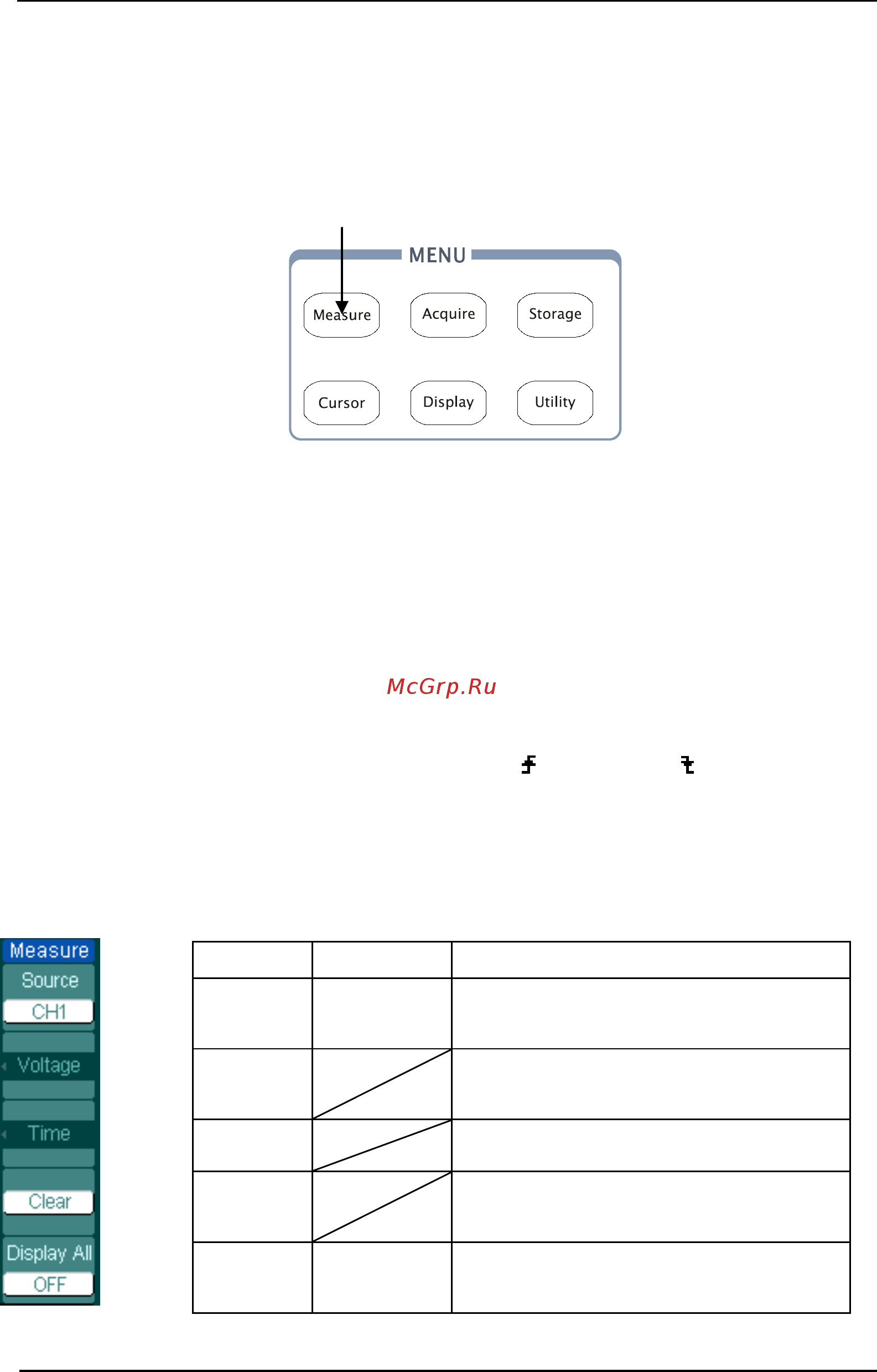

Рис. 2-109
Меню передней панели
Объяснение к меню:
Нажмите на кнопку Measure для вызова на экран меню автоматического измерения.
Осциллограф предлагает 20 параметров для автоматического измерения: V
пик-пик
,
V
амп
,
V
макс
,
V
мин
,
V
верш
,
V
основ
,
V
сред
,
V
эфф
,
напряжение выброса на вершине, напряжение
выброса на основании, частота, период, длительность нарастающего фронта,
длительность спадающего фронта, Delay1-2
, Delay1-2 , длительность
положительного импульса, длительность отрицательного импульса, относительная
длительность положительного импульса, относительная длительность
отрицательного импульса (10 измерений напряжения и 10 измерений времени).
Рис. 2-110 Таблица 2-72 Меню измерения
Меню
Установки
Комментарии
Source
CH1
CH2
Выбор CH1 или CH2 как канала
источника для измерения
Voltage
Выбор параметра измерения
напряжения
Time
Выбор параметра измерения времени
Clear
Стереть результат измерения на
экране
Display
All
OFF
ON
Убрать все результаты измерений
Показать все результаты измерений
Авто измерение
