2. Функции лицевой панели RIGOL
57
Руководство пользователя DSA1000
2.4.2.6 Отношение несущей к шуму
Интерфейс измерения:

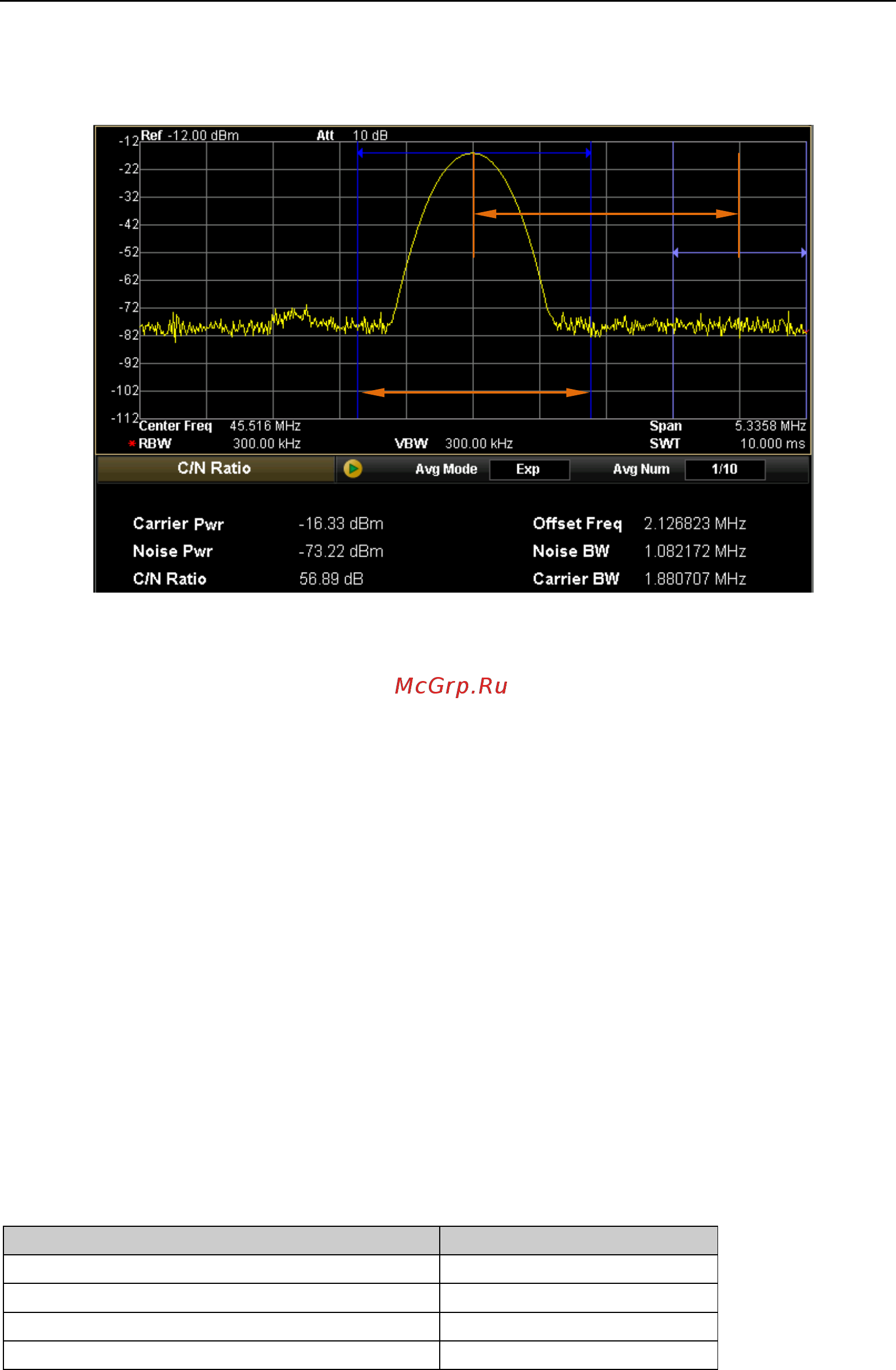

Рисунок 2-20Интерфейс измерения отношения несущей к шуму
Результат измерения:
Результат измерения отношения несущей к шуму включает: мощность несущей
частоты, мощность несущей полосы шумов и отношение несущей к шуму.
Мощность несущей полосы: вся мощность внутри несущей полосы.
Мощность полосы шумов: вся мощность внутри полосы шумов.
Отношение несущей к шуму: отношение мощности несущей полосы к мощности
полосы шумов.
Параметры измерений:
Параметры измерений включают: количество средних значений, режим среднего
значения, частоту смещения, ширину полосы шумов и ширину несущей полосы.
1. Количество средних значений
Задается количество раз для среднего значения результатов измерения. По
умолчанию находится в выключенном состоянии.
Для изменения данных Вы можете использовать цифровую клавиатуру, ручку
регулировки и клавиши направления. Основные способы ввода данных
подробно описаны в параграфе «Ввод параметров».
Таблица 2-45Количество средних значений при измерении отношения несущей к шуму
Параметр
Пояснение
Значение по умолчанию
10
Диапазон считываемых величин
1 ~ 1000
Единицы измерений
нет
Шаг ручки регулировки
1
Частота смещения
Несущая полоса
Полоса шума
