RIGOL 2. Функции лицевой панели

Руководство пользователя DSA1000

2.5 Курсорные измерения

2.5.1 Marker

Marker - это ромбовидный значок (см. рис. ниже), использующийся для обозначения

точек на кривой спектра. Посредством маркера можно считать амплитуду, частоту либо

точку времени на кривой спектра.

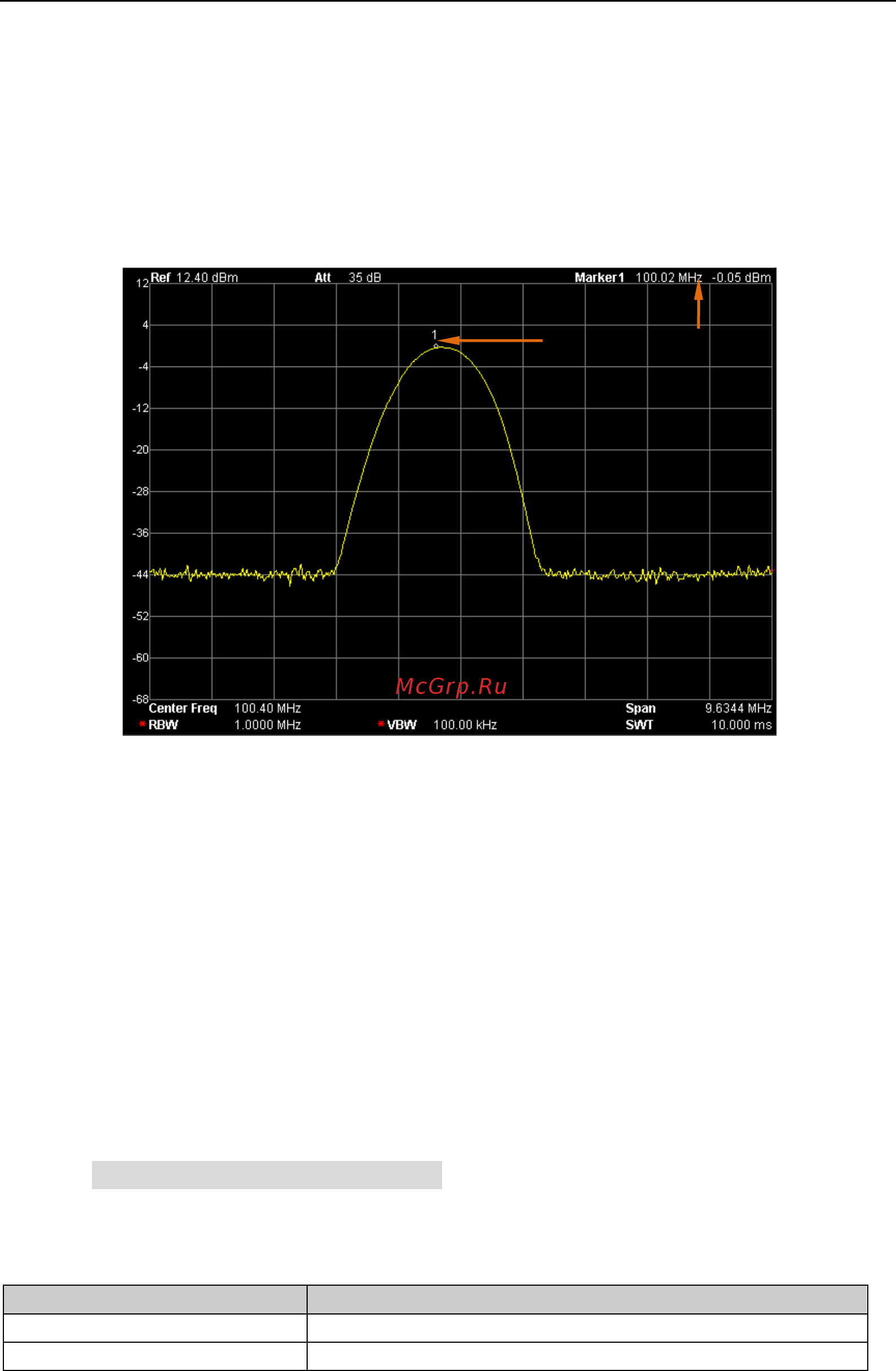

Рисунок 2-24Схематическое изображение маркера

Пояснение:

 Максимальное количество маркеров, одновременно отображающееся на экране - 4

пары. Однако каждый раз только одна пара или один маркер находится в активном

состоянии.

 В меню маркера можно при помощи клавиш цифровой клавиатуры, клавиш

направления и ручки управления вводить параметры частоты и времени, а также

наблюдать данные различных точек на линии спектра.

2.5.1.1 Выбор маркера

Данная функция осуществляет выбор одного из четырех маркеров. По умолчанию

установлен маркер 1. После выбора маркера можно установить его тип, такие

параметры, как все маркированные линии хода сигнала, способ чтения данных и проч.

Текущий активный маркер отмечается на выбранной при помощи

клавишиМаркированная линия спектралинии, в активной функциональной зоне и

правом верхнем углу экрана высвечиваются текущие активные маркеры.

Таблица 2-55Параметры маркера

Параметры

Пояснение

Значение по умолчанию

Центральная частота

Диапазон считываемых

0 ~ 3 ГГц

Маркер Показания
