JVC XV-N316S [6/38] Подключения
![JVC XV-N316S [6/38] Подключения](/views2/1047397/page6/bg6.png)
4
XV-N315B/XV-N316S/XV-N310B/XV-N312S/XV-N210B/XV-N212S/GNT0040-015A/Russian
Подготовка
Подключения
Перед началом эксплуатации проигрывателя Вы должны
подключить его к телевизору и/или к усилителю.
Перед началом подключений
• Не подключайте кабель питания до тех пор, пока все
подключения не будут завершены.
• Подключите разъем VIDEO OUT проигрывателя
непосредственно к видео входу Вашего телевизора.
Подключение разъема VIDEO OUT проигрывателя к
телевизору через видеомагнитофон может вызвать
трудности при просмотре дисков, защищенных от
копирования. При подключении проигрывателя к
интегрированной теле/видео системе также возможны
затруднения.
Подключение к телевизору

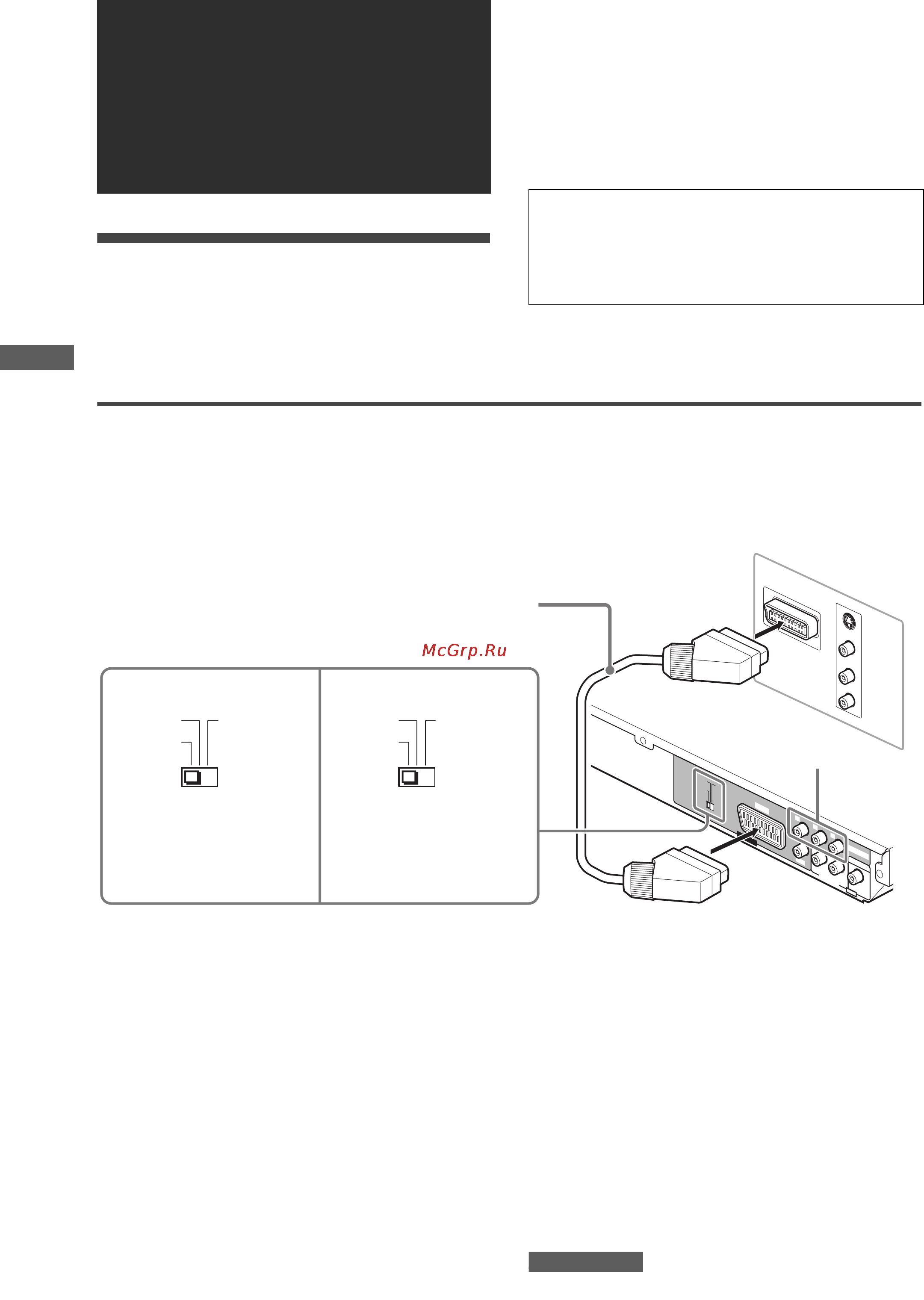

A Подключение телевизора с разъемом SCART
Вы можете приступить к эксплуатации устройства, просто
подключив его к телевизору при помощи 21-контактного
кабеля SCART.
Настройка переключателя (для XV-N210B/XV-N212S)
При подключении проигрывателя к телевизору при помощи
разъема SCART установите переключатель COMPOSITE -
Y/C - RGB/COMPOSITE в соответствии с типом Вашего
телевизора.
• Если Ваш телевизор совместим только с композитным
видео сигналом:
Установите переключатель в положение “COMPOSITE”.
• Если Ваш телевизор совместим с сигналом Y/C:
Установите этот переключатель в положение “Y/C”.
Качество изображения при этом улучшится.
• Если Ваш телевизор совместим с сигналом RGB:
Установите переключатель в положение “RGB/COMPOSITE”.
• Если Ваш телевизор совместим с сигналами RGB и
Y/C
,
установите переключатель в положение “RGB/COMPOSITE”.
Иначе изображение будет выводиться на экран некорректно.
Настройка переключателя (для XV-N310B/XV-N312S/
XV-N315B/XV-N316S)
При подключении проигрывателя к телевизору при помощи
разъема SCART установите переключатель COMPONENT/
COMPOSITE - Y/C - RGB/COMPOSITE в соответствии с
типом Вашего телевизора.
• Если Ваш телевизор совместим только с композитным
видео сигналом:
Установите переключатель в положение “COMPONENT/
COMPOSITE” или “RGB/COMPOSITE”.
• Если Ваш телевизор совместим с сигналом Y/C:
Установите этот переключатель в положение “Y/C”.
Качество изображения при этом улучшится.
• Если Ваш телевизор совместим с сигналом RGB:
Установите переключатель в положение “RGB/COMPOSITE”.
• Если Ваш телевизор совместим с сигналами RGB и
Y/C
,
установите переключатель в положение “RGB/COMPOSITE”.
Иначе изображение будет выводиться на экран некорректно.
ПРИМЕЧАНИЕ
Не соединяйте различные устройства сразу несколькими
способами.
Подготовка
• В приведенных ниже инструкциях слово “Телевизор”
может быть заменено на “монитор” или ”проектор”.
• Так как названия разъемов в различных устройствах
зачастую различаются, тщательно ознакомьтесь с
инструкциями, полученными с подключаемыми
устройствами.
R
IG
H
T
L
E
F
T
AU
D
IO
VIDEO
S-VIDEO
IN
IN
R
IG
H
T
L
EF
T
V
I
D
E
O
C
O
AXIAL
DIGITA
L
OUT
P
R
P
B
Y
V
I
D
E
O
OUT
AUDIO OUT
A
V
OU
T
C
OMPON
ENT
RGB/COMPOSITE
Y/C
COMPOSITE
RGB/COMPOSITE
Y/C
COMPONENT
/COMPOSITE
ТВ
Этот
проигрыватель
Кабель SCART (не входит в комплект)
Только для XV-N310B/
XV-N312S/XV-N315B/XV-N316S
См. “Настройка
переключателя (для XV-
N210B/XV-N212S)” ниже.
См. “Настройка
переключателя
(для XV-N310B/XV-N312S/
XV-N315B/XV-N316S)” ниже.
;91%;916 ;91%;916/
XV-N315B/XV-N316S
3UHSDUDWLRQVIP3DJH)ULGD\0D\30
