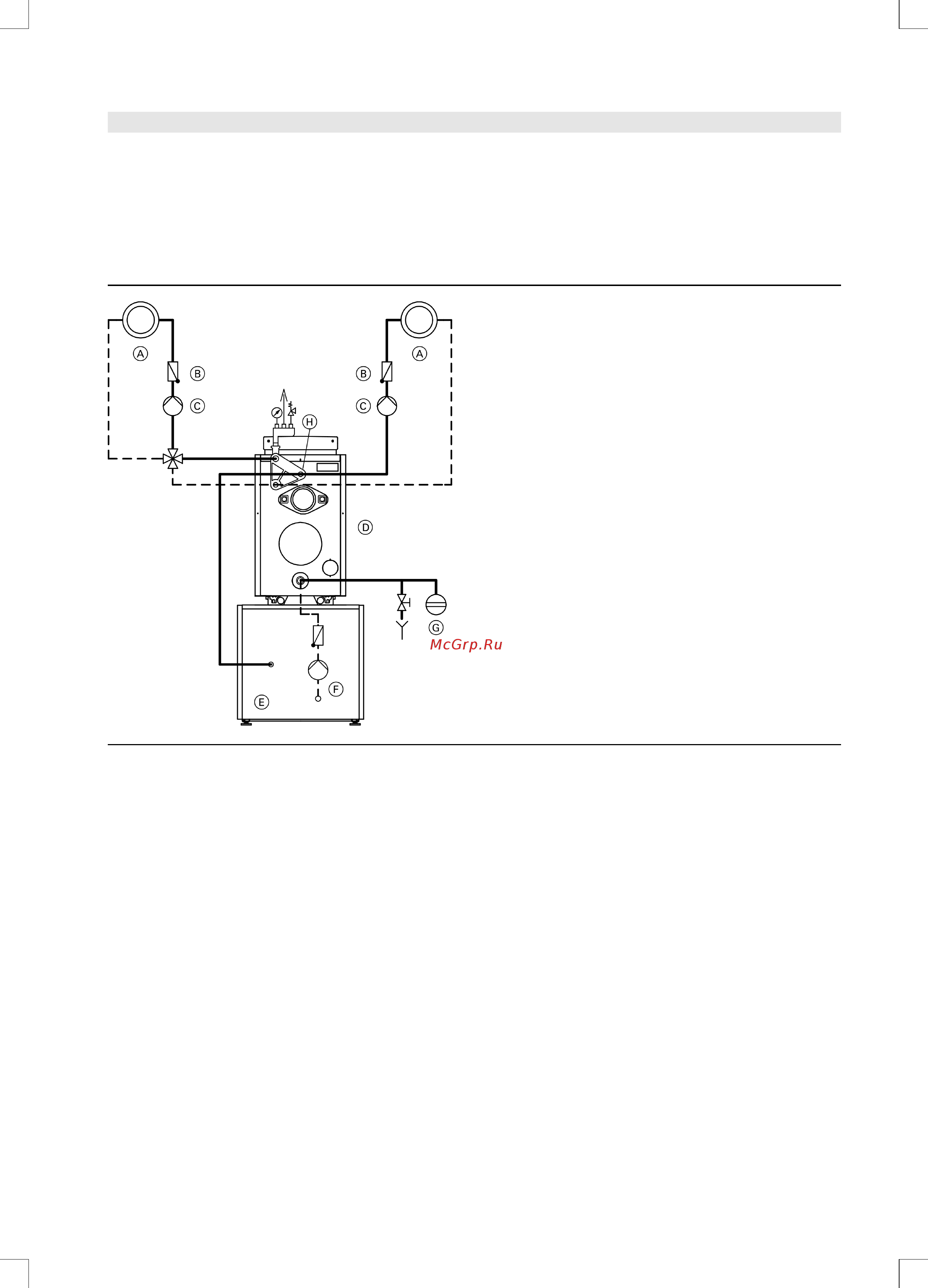

Пример 3

Отопительная установка с 1 отопительным контуром со

смесителем,1отопительным контуром без смесителя и функ-

цией приготовления горячей воды с помощью подставного

емкостного водонагревателя.

Присоединение отопительных контуров с помощью комплекта

подключения отопительных контуров Divicon, тройников и

адаптера Divicon.

A Отопительный контур

B Подпружиненный обратный клапан

C Циркуляционный насос отопительного контура

D Vitorond 100 с Vitotronic 200 (тип KW5), группой безопасно-

сти с воздухоудалителем, предохранительным клапаном и

манометром, адаптером Divicon и 1 комплектом Divicon со

смесителем, атакже2 тройниками (G 1½ × 1½ × 1½).

E Подставной емкостный водонагреватель со сборным

межсоединением

F Циркуляционный насос греющего контура емкостного

водонагревателя с подпружиненным обратным клапаном

(входит в комплект поставки межсоединения)

G Расширительный сосуд

H Присоединение к тройнику межсоединения подающей

магистрали непосредственно подключенного отопитель-

ного контура

Указание

Отопительный контур, подключаемый непосредственно,

т.е. без смесителя, должен реализовываться без регуля-

тора отопительного контура Divicon. Для этого подающую

магистраль отопительного контура подсоединяют к трой-

нику подающей магистрали емкостного водонагревателя

(тройник входит в комплект поставки межсоединения) на

адаптере Divicon. Обратную магистраль отопительного

контура подсоединяют к тройнику между комплектом Divi-

con и адаптером Divi con. Свободный отвод 2‐го тройника

заглушают.

5829 152– 7GUS

VITOROND 100 VIESMANN 11

Примеры применения (продолжение)
