Viessmann Vitorond 100 (напольн./комб.) 18-63 кВт [3/14] Технические данные
Технические данные
Номинальная тепловая мощность кВт 15 18 22 27 33
Идентификатор изделия CE‐0645AU‐ 114.3

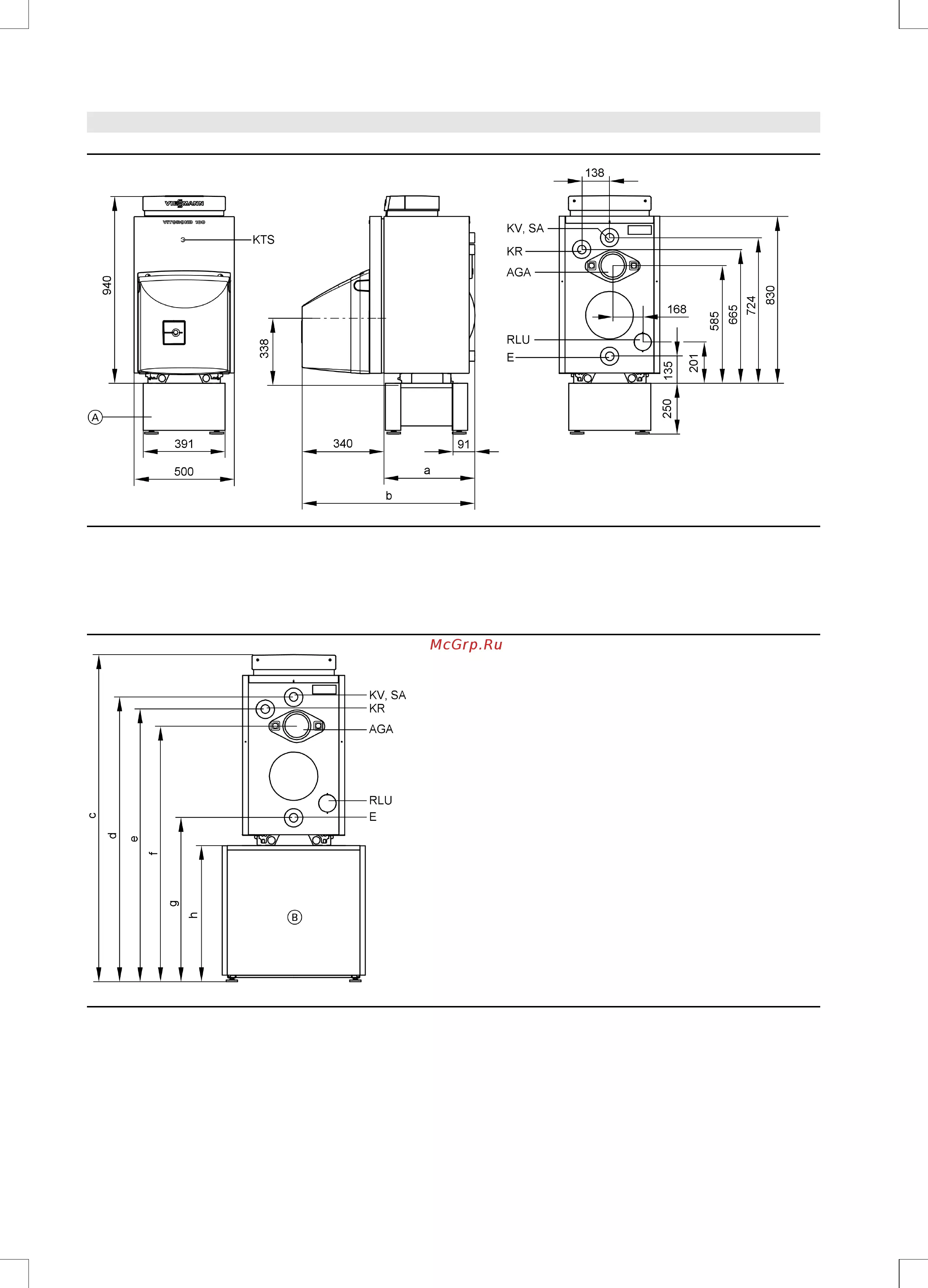

Установочные размеры
(с теплоизоляцией)
Длина (размер a) мм 515 515 650 790 790
Ширина соответствует общей ширине мм 500 500 500 500 500
Высота мм 830 830 830 830 830
Габаритные размеры
Общая длина (размер b) мм 890 890 1025 1165 1165
Общая ширина мм 500 500 500 500 500
Общая высота мм 940 940 940 940 940
Высота опорной рамы мм 250 250 250 250 250
Высота подставного
емкостного водонагревателя
– объем 130 ‐ 200 лмм654 654 654 654 654
– объем 350 лмм–––786 786
Масса котлового блока кг 89 89 120 152 152
Общая масса кг 128 128 165 202 202
водогрейного котла с теплоизоляцией,
горелкой и контроллером котлового
контура
Объем котловой воды л 27 27 35 44 44
Допустимое рабочее давление бар 3333 3
Присоединительные патрубки водо-
грейного котла
пoдающей и обратной магистралей G1½1½1½1½1½
Патрубок аварийной линии
(предохранительный клапан)
G1½1½1½1½1½
Выпускной вентиль G1½1½1½1½1½
Параметры отходящего газа
*
1
Температура при температуре котловой
воды
– 40 °C °C 145 145 145 145 145
– 75 °C °C 170 170 170 170 170
Массовый расход
при использовании легкого котельного
топлива EL и природного газа
кг/ч 26 31 38 46 56
Нормативный к.п.д.
при температуре отопительной системы
75/60 °C
% 94,5 94,5 94,5 94,5 94,5
Патрубок присоединения газохода Ø мм 130 130 130 130 130
Объемгазавводогрейномкотле л 27 27 39 51 51
Сопротивление на стороне топочных
газов
*
2
Па 6788 8
мбар 0,06 0,07 0,08 0,08 0,08
Требуемый напор
*
3
Па 5555 5
мбар 0,05 0,05 0,05 0,05 0,05
5829 152– 7GUS
VITOROND 100 VIESMANN 3
*1
Расчетные значения для проектирования газовыпускной системы по EN 13384 в расчете на содержание 13 % CO
2
при
использовании легкого котельного топлива EL и 10 % CO
2
при использовании природного газа.
Температуры отходящих газов как средние значения брутто по EN 304 ( измерение выполнено 5 термоэлементами) при
температуре воздуха для горения 20 °C.
Температура отходящих газов при температуре котловой воды 40 °C, используется при расчете параметров газовыпуск-
ной системы.
Температура отходящих газов при температуре котловой воды 75 °C служит для определения области применения газо-
ходов при максимально допустимых рабочих температурах.
*2
Учесть при выборе горелки.
*3
Учесть при выборе параметров дымовой трубы.
