Viessmann Vitorond 100 (напольн./комб.) 18-63 кВт [8/14] Устройство контроля заполненности котлового блока водой
Отопительные контуры
Для внутрипольного отопления мы рекомендуем использовать
диффузионно‐непроницаемые трубы, чтобы предотвратить
диффузию кислорода через стенки труб. В системах внутри-
польного отопления с проницаемыми для кислорода поли-
мерными трубами (DIN 4726) следует выполнить разделение
отопительных систем на отдельные контуры. Для этой цели
мы поставляем специальные теплообменники.
Системы внутрипольного отопления и отопительные контуры
с очень большим водонаполнением котлового блока даже при
использовании низкотемпературных и особо низкотемпера-
турных котлов должны быть подключены к водогрейному
котлу через 4‐ ходовой смеситель; см. инструкцию по проекти-
рованию "Контроллеры для внутрипольного отопления".
В подающую магистраль контура внутрипольного отопления
встроить термостатный ограничитель максимальной темпера-
туры. Соблюдать требования DIN 18560‐ 2.
Полимерные трубопроводы для радиаторов
Для полимерных трубопроводов отопительных контуров с
радиаторами мы рекомендуем также использовать термостат-
ный ограничитель максимальной температуры.
Устройство контроля заполненности котлового блока водой
Согласно EN 12828 устройство контроля заполненности кот-
лового блока водой для водогрейных котлов мощностью до
300 кВт можно не использовать, если исключен недопустимый
перегрев при нехватке воды.
Котлы Vitorond 100 фирмы Viessmann оборудованы прошед-
шими типовые испытания термостатными регуляторами и
защитными ограничителями температуры.
Испытаниями доказано, что при недостаточном количестве
воды, которое может иметь место вследствие утечки в
отопительной установке при работающей горелке,
выключение горелки происходит без каких‐ либо дополнитель-
ных действий оператора, предотвращая тем самым недопу-
стимый перегрев водогрейного котла и газовыпускной
системы.
Исполнение с горелкой Vitoflame 200 – для режима эксплуатации с отбором воздуха для горения
извне
Воздух для горения подается непосредственно к горелке.
Отверстие для приточного воздуха в помещении для уста-
новки не требуется, помещение может быть выполнено возду-
хонепроницаемым согласно Положения об экономии энергии.
Этим предотвращается постоянное выхолаживание
помещения для установки. Должны быть выполнены требова-
ния норм EN 15035 (prEN 15035:2004), в особенности приме-
нительно к герметичности контура сгорания топлива.
Следующие требования должны быть выполнены:
&
приточный воздуховод: 7 80 мм (принадлежность)
&
макс. длина приточного воздуховода от задней кромки водо-
грейного котла:14м
&
макс. число отводов под 90°: 4 шт.
&
макс. потеря давления:35Па
&
температура воздуха для горения на горелке: мин.5°C/
макс.30°C
При необходимости скорректировать содержание CO
2
(см.
инструкцию по сервисному обслуживанию горелки).
Использование регулятора тяги (например, Vitoair) врежиме
эксплуатации с отбором воздуха для горения извне и в
помещении для установки без отверстия для приточного воз-
духа невозможно.
Примеры применения
Примеры установки
Указание
Данными примерами иллюстрируются монтажные схемы,
реализованные с использованием системных компонентов
фирмы Viessmann. Возможные комбинации водогрейных кот-
лов с емкостными водонагревателями приведены в прай-
с‐листе. Возможна также реализация отопительной
установки с использованием компонентов других фирм,
имеющих аналогичную функцию.

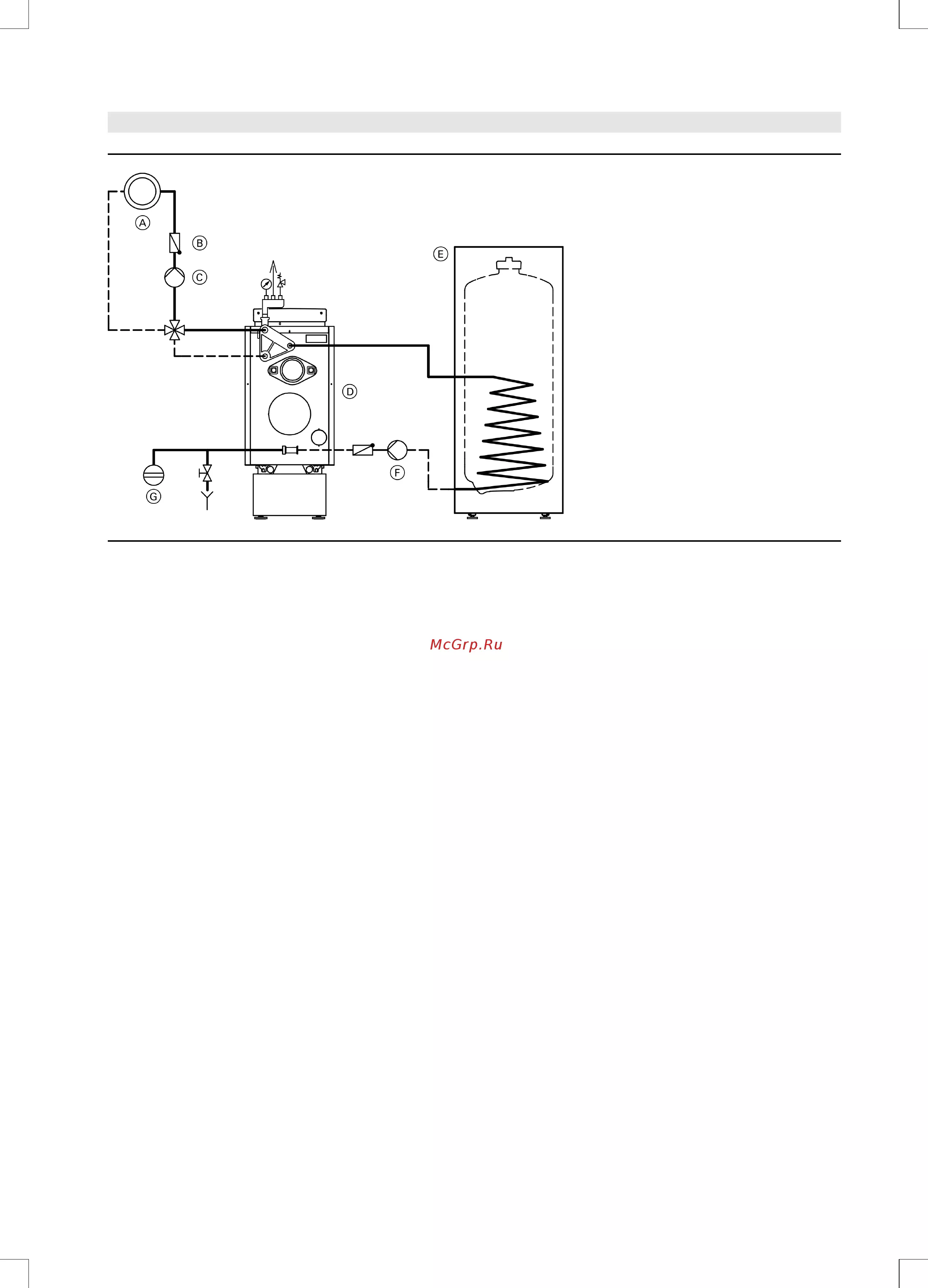

Пример 1
Отопительная установка с 1 отопительным контуром со
смесителем и функцией приготовления горячей воды с
помощью приставного емкостного водонагревателя.
Присоединение отопительного контура с помощью комплекта
подключения отопительных контуров Divicon и адаптера Divi-
con.
5829 152–7GUS
8 VIESMANN VITOROND 100
Указания по проектированию (продолжение)

Содержание

54
