Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт [14/28] Монтаж угловых шин
Превью страниц
Страница 14 /
28
![Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт [14/28] Монтаж угловых шин](/views2/1474181/page14/bge.png)
14

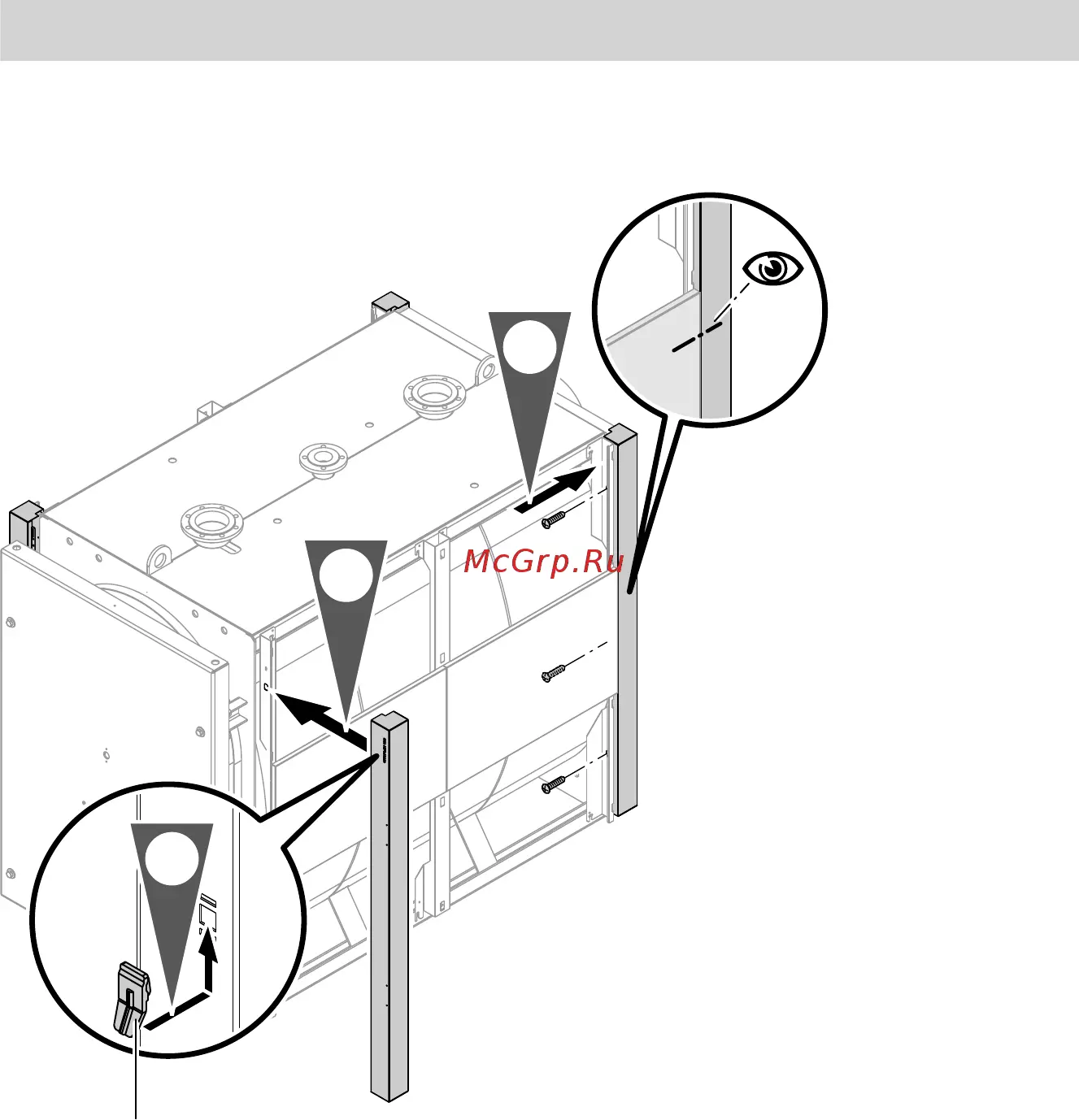

Монтаж угловых шин
A
2.
8x
1.
3.
1. Вставить по 2 пружинных зажима
A
в угловые шины.
2. Навесить угловые шины на кре-
пежные планки. Установить угло-
вую шину с логотипом впереди
слева.
3. Закрутить каждую угловую шину
тремя винтами.

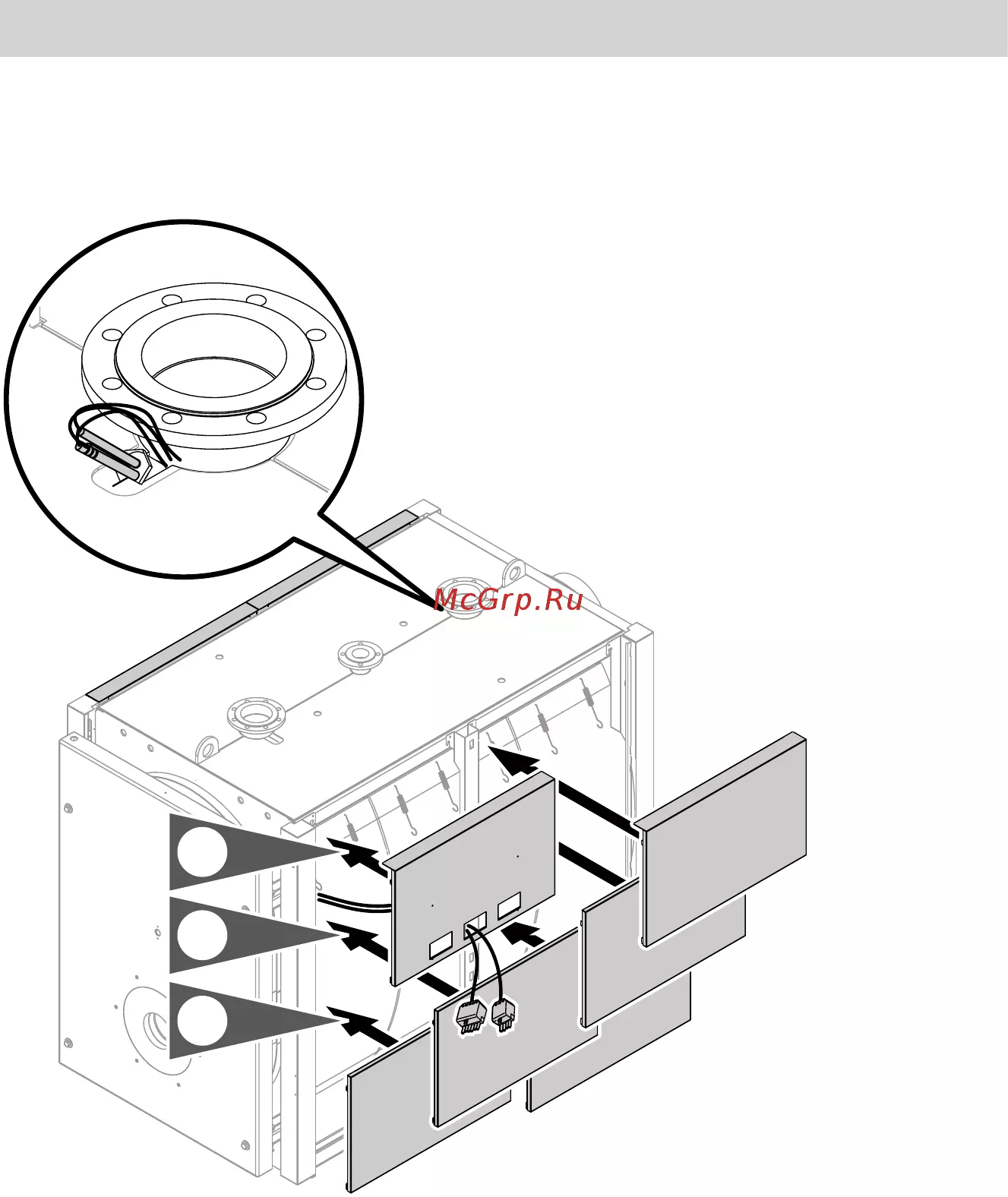

Монтаж теплоизоляции
(продолжение)
5461 416 GUS
