Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт [8/28] Подключения отопительного контура
Превью страниц
Страница 8 /
28
![Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт [8/28] Подключения отопительного контура](/views2/1474181/page8/bg8.png)
8
D
B
A
A
B
C
C

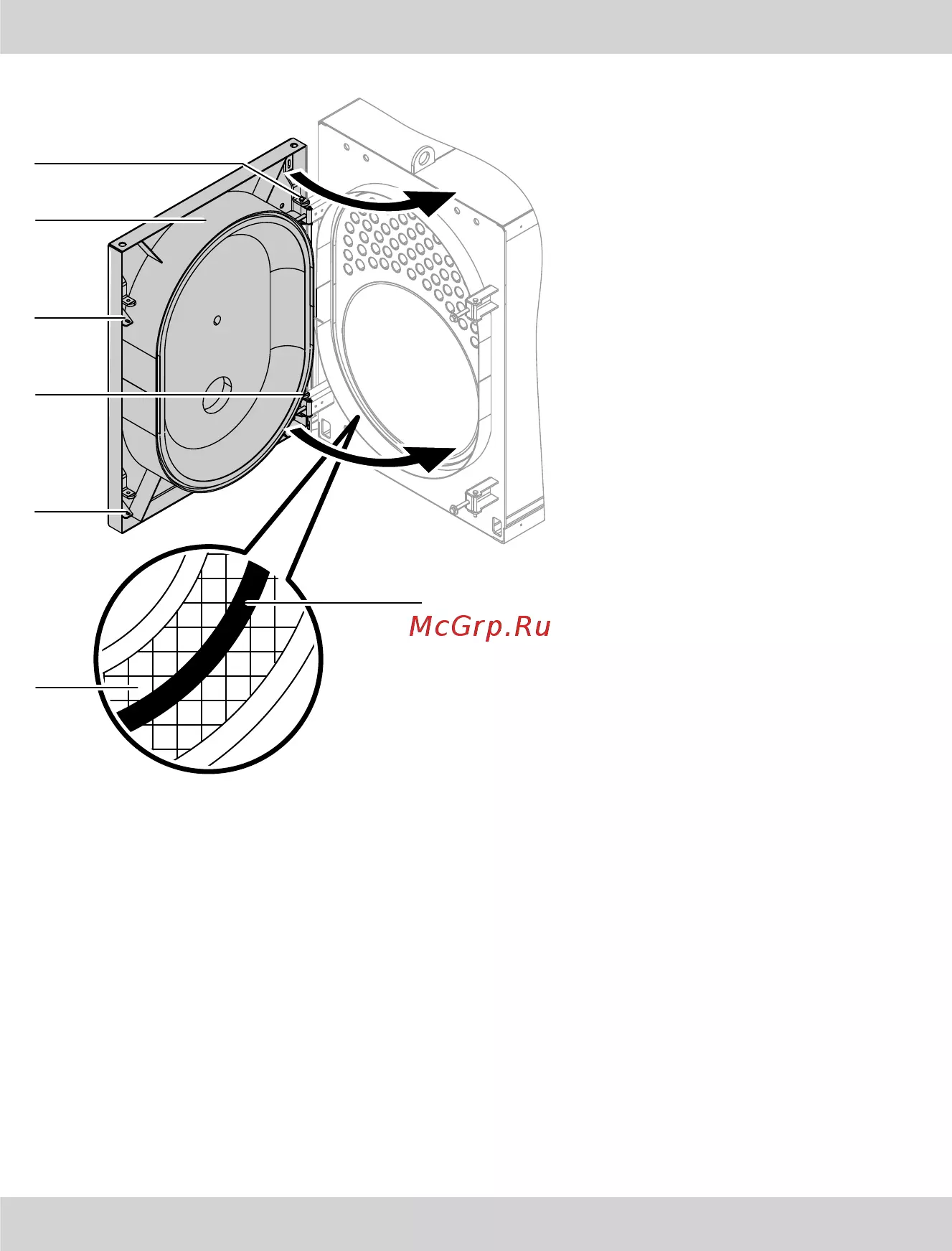

Указание
Направление открытия дверцы
котла изменяется посредством
перестановки болтов
A
на правую
сторону. Уплотнительное ребро
B
при закрытой дверце котла дол-
жно нажимать на уплотнение
D
дверцы котла. При необходимости
выровнять поддерживающую скобу
C
.

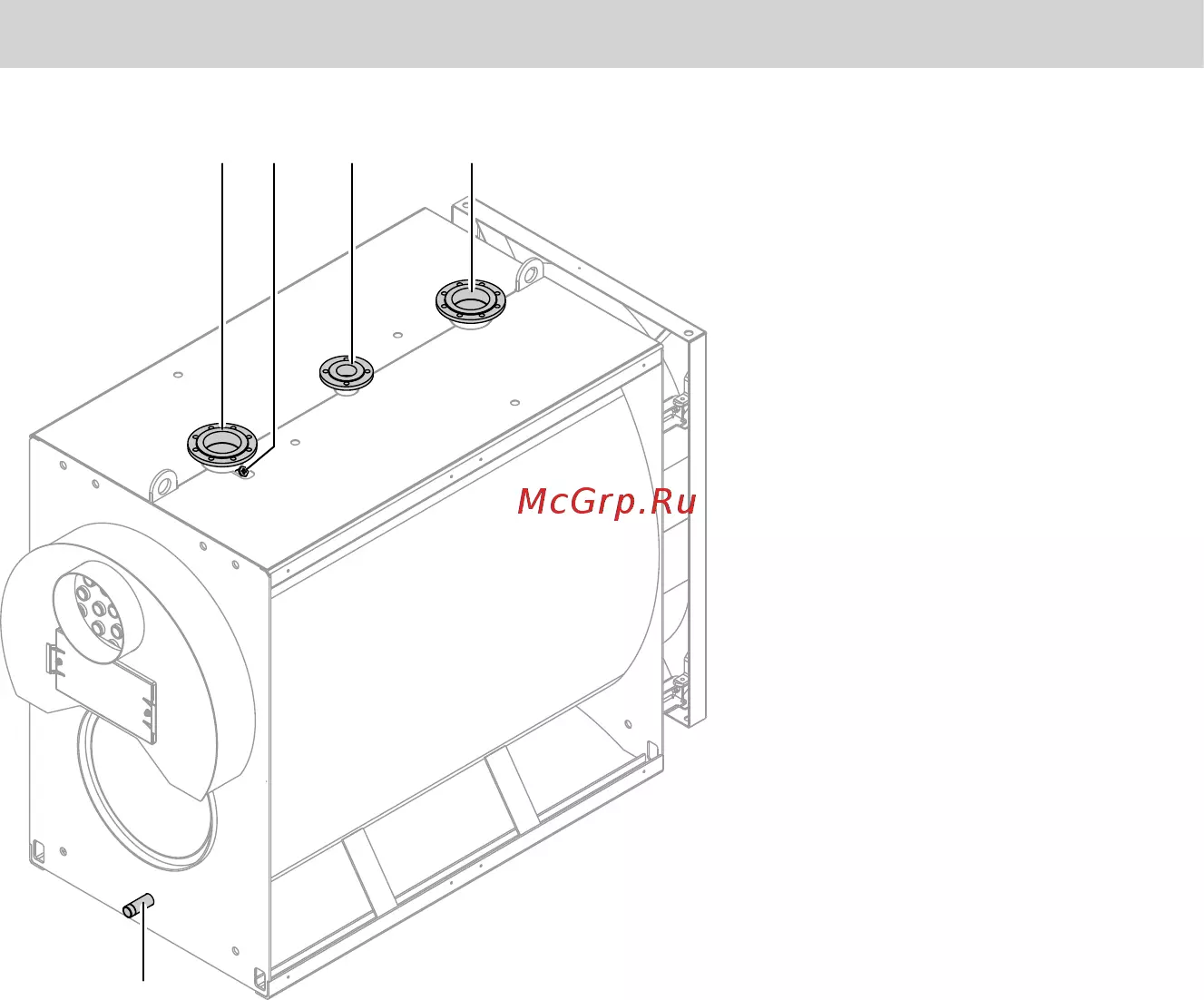

Подключения отопительного контура
Указание
Все трубопроводы должны быть
подключены без воздействия усилий
и моментов силы.
Изменение направления открытия дверцы котла
5461 416 GUS
