Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт [5/28] Пространство необходимое для монтажа
Превью страниц
Страница 5 /
28
![Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт [5/28] Пространство необходимое для монтажа](/views2/1474181/page5/bg5.png)
5
(300)
200 (100)
500 (50)
400
a
b
500 (50)
Размеры в скобках являются мини-
мальными расстояниями.
c
e
d
A
Водогрейный котел
B
Горелка
C
Звукопоглощающие подкладки
котла (принадлежность)

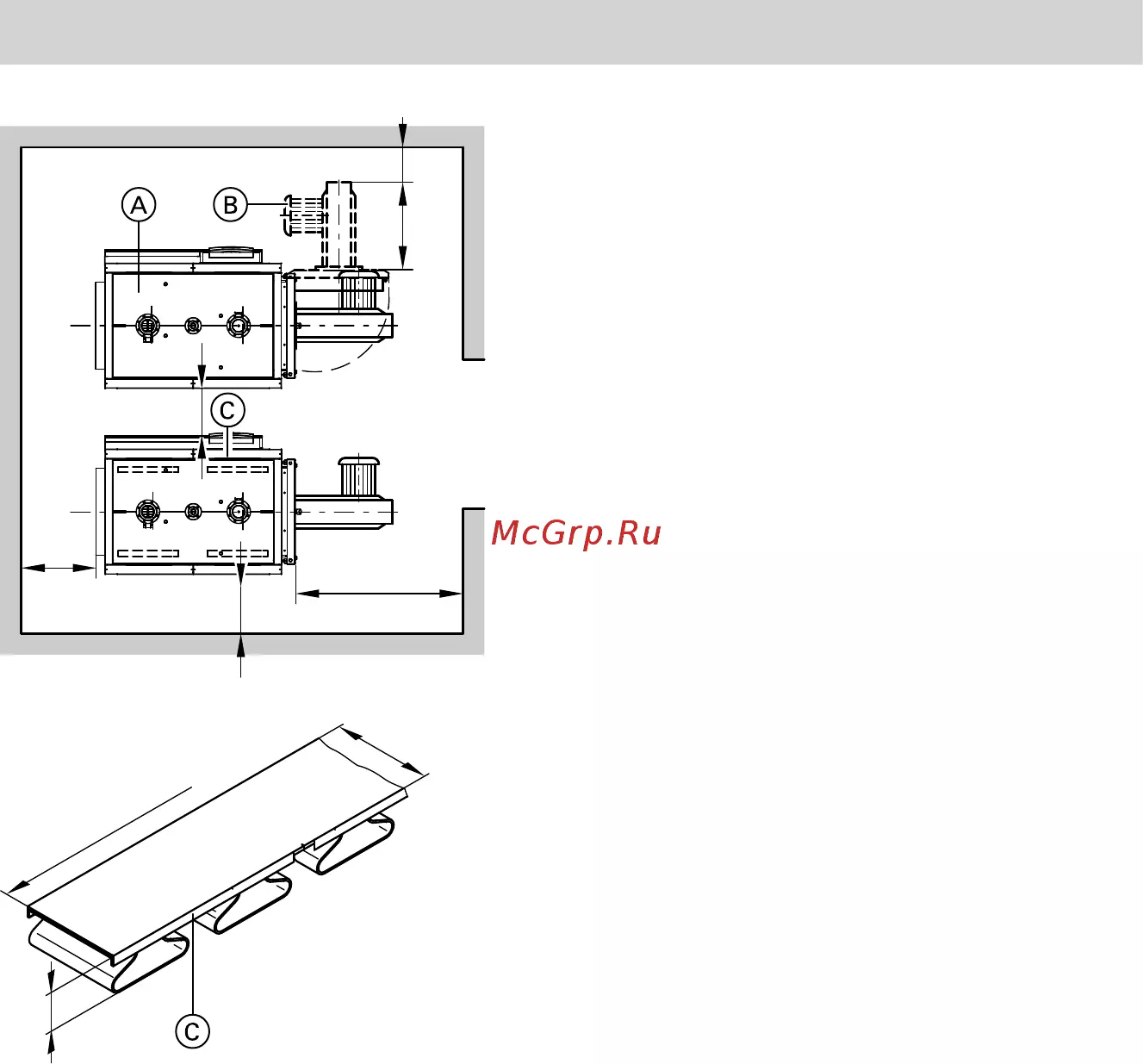

Пространство, необходимое для монтажа
5461 416 GUS
