Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт [3/38] Технические характеристики водогрейного котла
Технические данные
Номинальная тепловая мощность кВт 780 950 1120 1350 1700 2000
Диапазон номинальной тепловой нагруз-
ки
от кВт 682 858 1045 1232 1485 1869
до кВт 857 1044 1231 1484 1868 2198
Маркировка CE CE-0085BP0365
Допуст. температура подачи
(= температура срабатывания защитного ог-
раничителя температуры)
°C 110
Допуст. рабочая температура °C 95
Допуст. рабочее давление бар 6
МПа 0,6
Аэродинамич. сопротивление Па 350 450 590 570 710 540
мбар 3,5 4,5 5,9 5,7 7,1 5,4

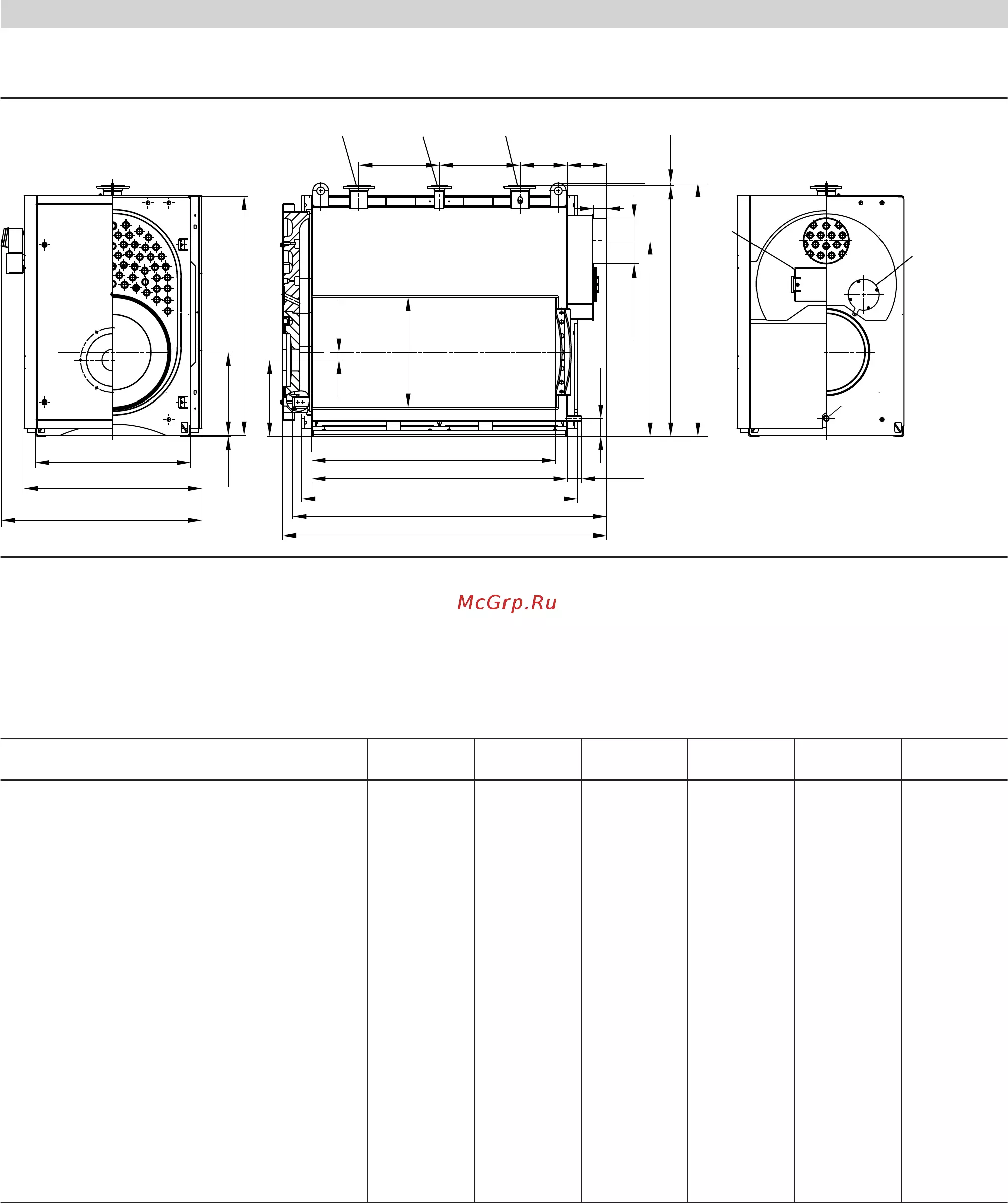

Размеры котлового блока
Длина (размер t)
*1
мм 2070 2070 2300 2380 2532 2822
Ширина (размер с) мм 1082 1082 1082 1176 1280 1280
Высота (размер p) мм 1690 1690 1690 1920 1970 1970
Габаритные размеры
Длина (размер u) мм 2147 2147 2377 2457 2649 2939
Ширина (размер d) мм 1250 1250 1250 1350 1450 1450
Ширина (размер e, с контроллером) мм 1425 1425 1425 1525 1625 1625
Высота звукопоглощающих подкладок котла
(нагруженных)
мм 37 37 37 37 37 37
Фундамент
Длина мм 1700 1700 1900 2000 2150 2400
Ширина мм 1250 1250 1250 1350 1450 1450
Диаметр камеры сгорания мм 720 720 780 838 950 950
Длина камеры сгорания мм 1558 1558 1788 1848 1980 2270
Масса котлового блока кг 1375 1420 1655 2120 2525 2885
Общая масса
водогрейного котла с теплоизоляцией и
контроллером котлового контура
кг 1500 1545 1785 2270 2685 3055
Объем котловой воды л 1060 1035 1050 1455 1605 1715
Патрубки водогрейного котла
Подающая и обратная магистраль котла PN 6 DN 100 100 125 125 150 150
Патрубок аварийной линии (предохранитель-
ный клапан)
PN 16 DN 50 50 65 65 65 65
Патрубок опорожнения R (наружная
резьба)
1¼ 1¼ 1¼ 1¼ 1¼ 1¼
Параметры уходящих газов
*2
Температура (при температуре котловой во-
ды
75 °C)
– при номинальной тепловой мощности °C 215
215 215 215 215 215
– при частичной нагрузке °C 140 140 140 140 140 140
Массовый расход (при использовании жидко-
го топлива EL и природного газа)
– при номинальной тепловой мощности кг/ч 1200 1460 1720 2070 2610 3070
– при частичной нагрузке кг/ч 720 876 1032 1242 1566 1842
Необходимый напор Па/мбар 0 0 0 0 0 0
Подключение системы удаления продук-
тов сгорания
Условный про-
ход
300 300 300 350 400 400
Внешн. Ø мм 298 298 298 348 398 398
Объем газа
Камера сгорания и газоходы
м
3
0,91 0,93 1,18 1,47 1,97 2,30
Нормативный КПД
(при работе на жидком/газообразном топли-
ве)
при температуре отопительной системы
75/60 °C
% 88 (H
s
)/94 (H
i
)
Потери на поддержание готовности q
B,70
% 0,15 0,13 0,13 0,12 0,12 0,11
*1
При снятой двери котла.
*2
Расчетные значения для проектирования системы удаления продуктов сгорания по EN 13384 в расчете на содержание 13 %
CO
2
при использовании легкого котельного топлива
EL и 10 % CO
2
при использовании природного газа. Измеренная темпера-
тура уходящих газов как среднее значение брутто при температуре воздуха для сжигания топлива 20 °C.
В качестве параметров для частичной нагрузки приведены параметры для мощности в размере 60 % от номинальной тепловой
мощности. При другой величине частичной нагрузки (в зависимости от режима работы) массовый расход уходящих газов не-
обходимо рассчитать соответствующим образом.
Технические характеристики водогрейного котла
VITOPLEX 100
VIESMANN
3
5461 425 RU
