Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт [5/38] Монтаж
Монтаж
(300)
200 (100)
500 (50)
400
a
b
500 (50)
A
Водогрейный котел
B
Горелка
C
Звукопоглощающие подкладки котла

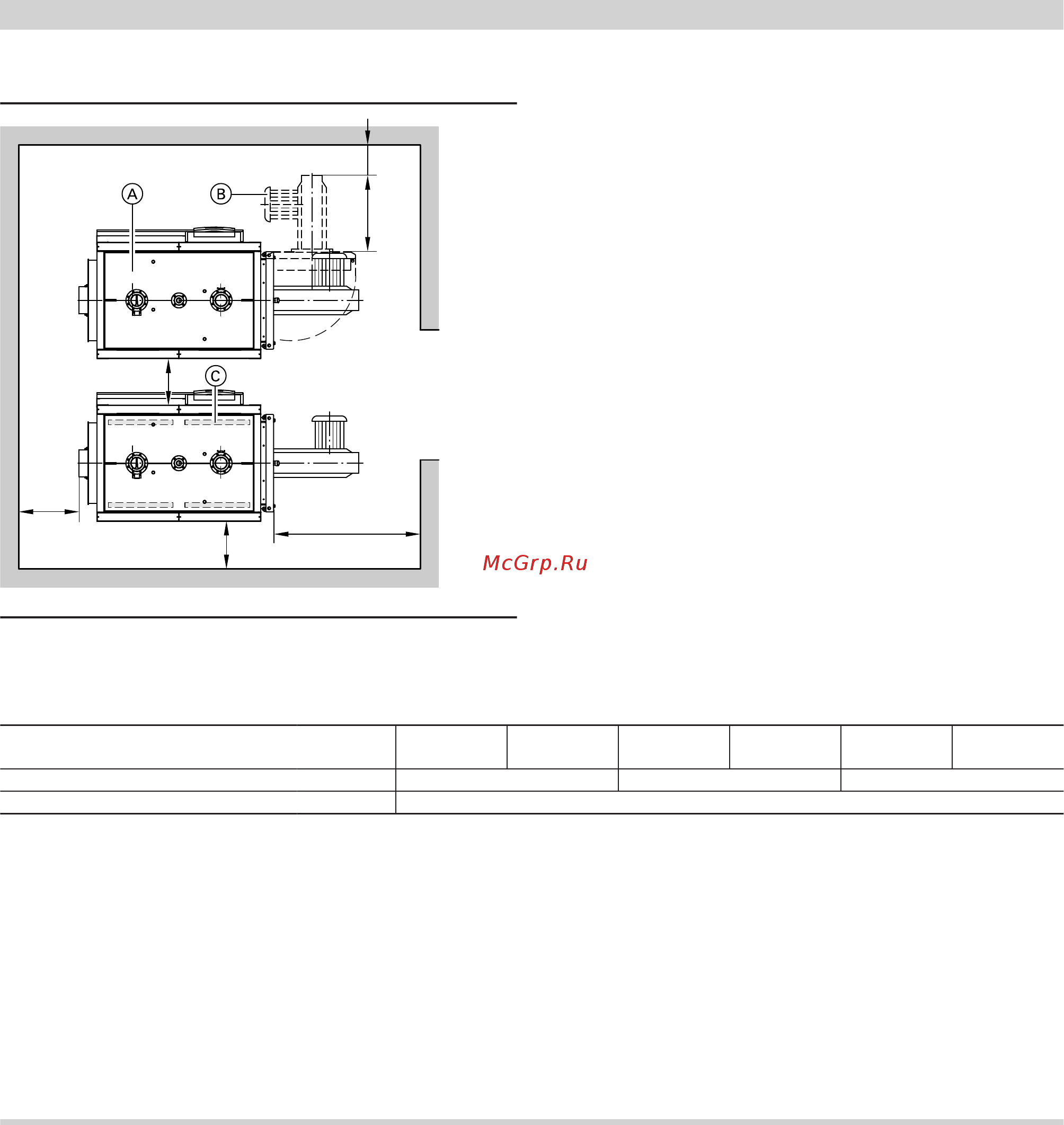

Для упрощения монтажа и работ по техобслуживанию должны
соблюдаться указанные размеры. При ограниченном простран-
стве для монтажа достаточно выдержать минимальные расстоя-
ния
(указанные в
скобках). В состоянии при поставке дверца котла
открывается влево. Шарнирные болты можно переставить таким
образом, чтобы дверь открывалась вправо.
Номинальная тепловая мощ-
ность
кВт 780 950 1120 1350 1700 2000
a мм 1650 2150 2450
b мм Конструктивная длина горелки
Раз-
мер a:
Это расстояние необходимо обеспечить перед фрон-
тальной частью котла для демонтажа турбулизаторов и
чистки газоходов.
Монтаж
■ Не допускается загрязнение воздуха галогенсодержащими
углеводородами
(например, входящими в состав аэрозолей, красок, раствори-
телей и моющих средств)
■ Избегать сильной степени запыления
■
Не допускать высокой влажности воздуха
■ Обеспечить защиту от замерзания и надлежащую вентиляцию
При несоблюдении этих требований возможны сбои и поврежде-
ния установки.
В помещениях, в которых возможно загрязнение воздуха галоге-
носодержащими углеводородами, водогрейный котел можно
устанавливать только при условии, что приняты достаточные
меры для поступления незагрязненного воздуха для сжигания
топлива.
Общие требования к горелкам

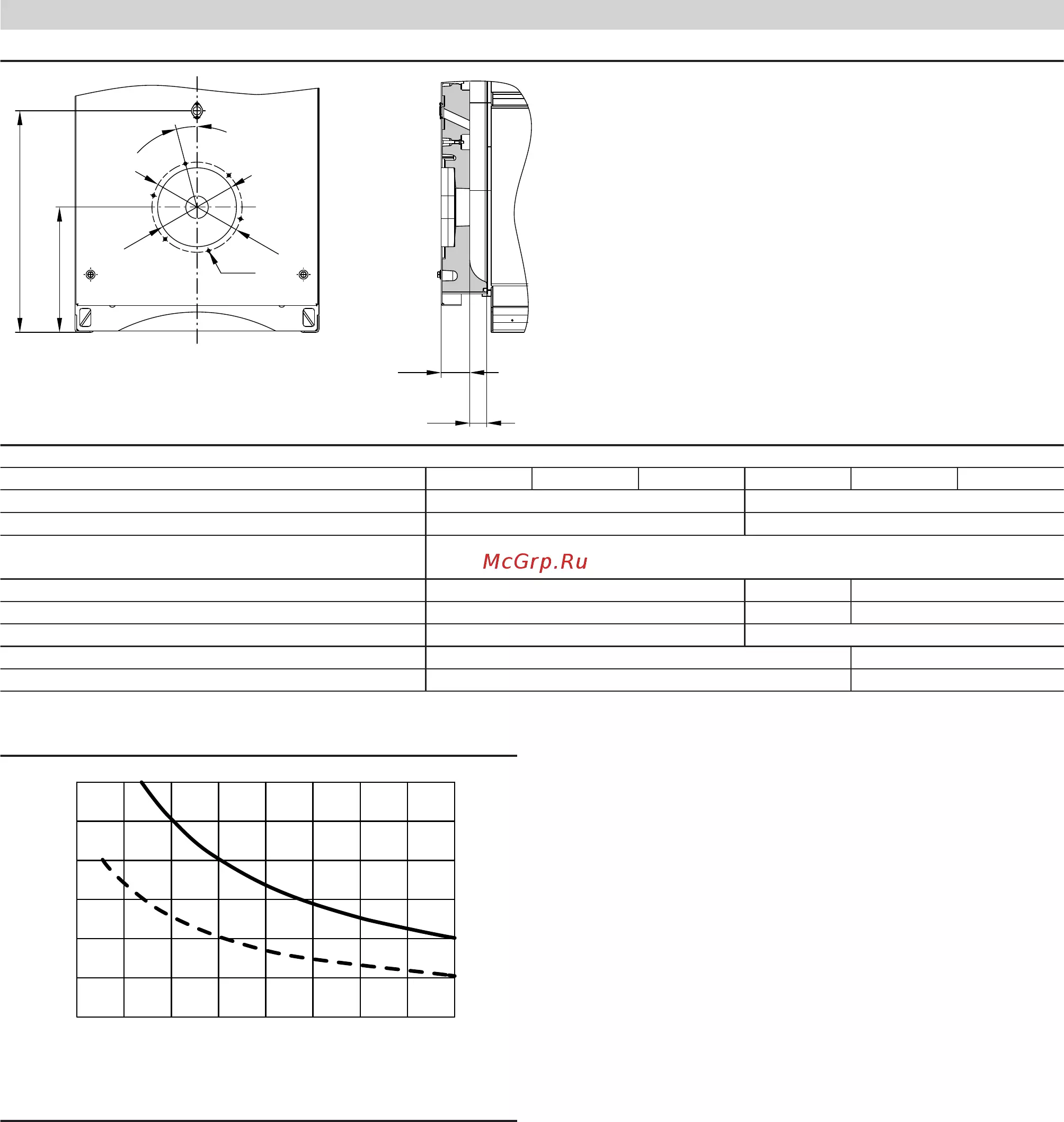

Окружность отверстий для крепления горелки, диаметр отвер-
стий для крепления горелки и диаметр отверстия для жаровой
трубы соответствуют EN 303-1 (для 621-780 кВт).
По желанию за дополнительную плату плиты горелки могут быть
подготовлены изготовителем. Для этого при заказе необходимо
указать изготовителя горелки и ее тип.
Жаровая труба должна выступать из теплоизоляции двери котла.
Необходимо соблюдать требуемую минимальную длину жаровой
трубы (размеры g+h, см. таблицу ниже).
Если используется горелка с более короткой жаровой трубой,
необходимо проверить безотказность ее работы.
Технические характеристики водогрейного котла (продолжение)
VITOPLEX 100
VIESMANN
5
5461 425 RU
