Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт — технические характеристики горелок и котлов для отопления [6/38]
Превью страниц
Страница 6 /
38
![Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт [6/38] Технические характеристики водогрейного котл](/views2/1474183/page6/bg6.png)
d
e
h
g
a
c
f
b
Номинальная тепловая мощность кВт 780 950 1120 1350 1700 2000
a 7 мм 350 400
b 7 мм 400 490
c кол-во/
резьба
6 x M 12
d мм 555 577 624
e мм 983 1077 1218
f ° 15 30
g мм 95 140
h мм 127 120
Принять во внимание вес горелки
0,40 0,60 0,80 1,00 1,20 1,40 1,60 1,80 2,00
Расстояние от центра тяжести горелки
до двери котла, м
0
50
100
150
200
250
300
Масса
горелки, кг
A
B
A
Номинальная тепловая мощность от 1350 до 2000 кВт
B
Номинальная тепловая мощность от 780 до 1120 кВт
Пример для номинальной мощности 1350 кВт:
Горелка, центр тяжести которой находится на расстоянии 1 м от
двери котла, не должна весить больше 200 кг.

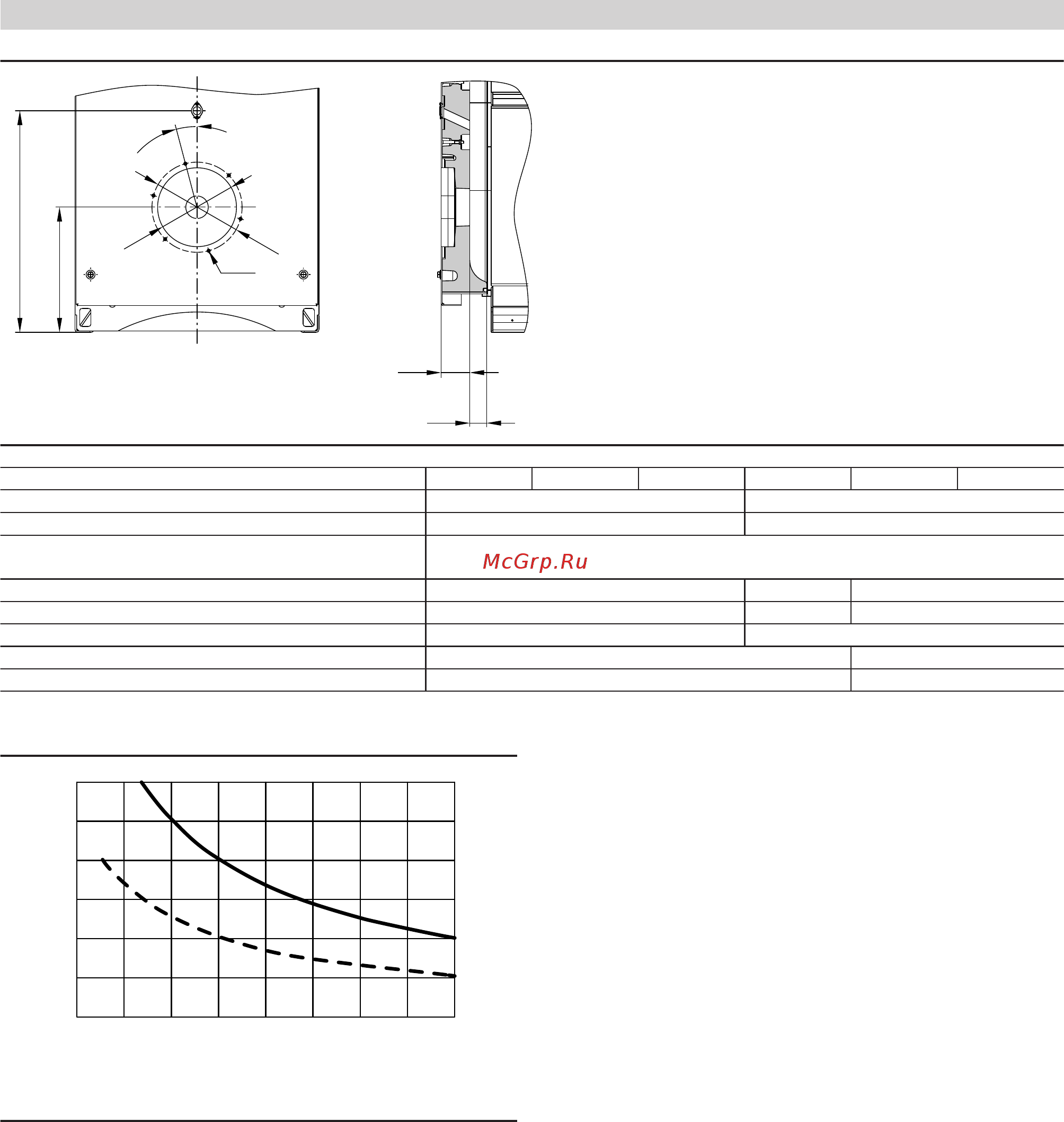

Технические характеристики водогрейного котла (продолжение)
6
VIESMANN
VITOPLEX 100
5461 425 RU
