Эксплуатация с отбором воздуха для горения извне
Так как прибор относится к конструктивному типу C
13
, C
33
, C
43
,
C
53
, C
63
или C
83
согласно TRGI 2008, котел Vitocrossal может
быть использован для режима эксплуатации с забором воздуха
для горения извне.
Монтаж при режиме эксплуатации с забором воздуха для горения из помещения установки
(B
23
, B
23P
)
Для отопительных установок общей номинальной тепловой
мощностью более 50 кВт с отбором воздуха для горения из
помещения установки подача воздуха для сжигания топлива
считается обеспеченной только при условии, если отопительные
установки смонтированы в помещениях с отверстием или возду-
ховодом, выходящим в атмосферу.
Поперечное сечение отверстия должно составлять минимум
150 см
2
и на каждый кВт, превышающий номинальную тепловую
мощность 50 кВт, иметь дополнительные 2 см
2
.
Размеры воздуховодов должны выбираться в соответствии с
аэродинамическими требованиями. Необходимое поперечное
сечение разрешается распределять максимум на два отверстия
или воздуховода.
Нейтрализация
В процессе конденсации выпадает кислый конденсат с
показателями pH от 3 до 4. Этот конденсат можно нейтрализо-
вать нейтрализующим средством в установке для нейтрализа-
ции конденсата.
Дополнительные сведения см. в инструкции по проектированию
и в техническом паспорте "Принадлежности для водогрейных
котлов".
Настройка горелки
Цилиндрическая горелка MatriX прошла цикл огневых испыта-
ний и предварительно настроена изготовителем.

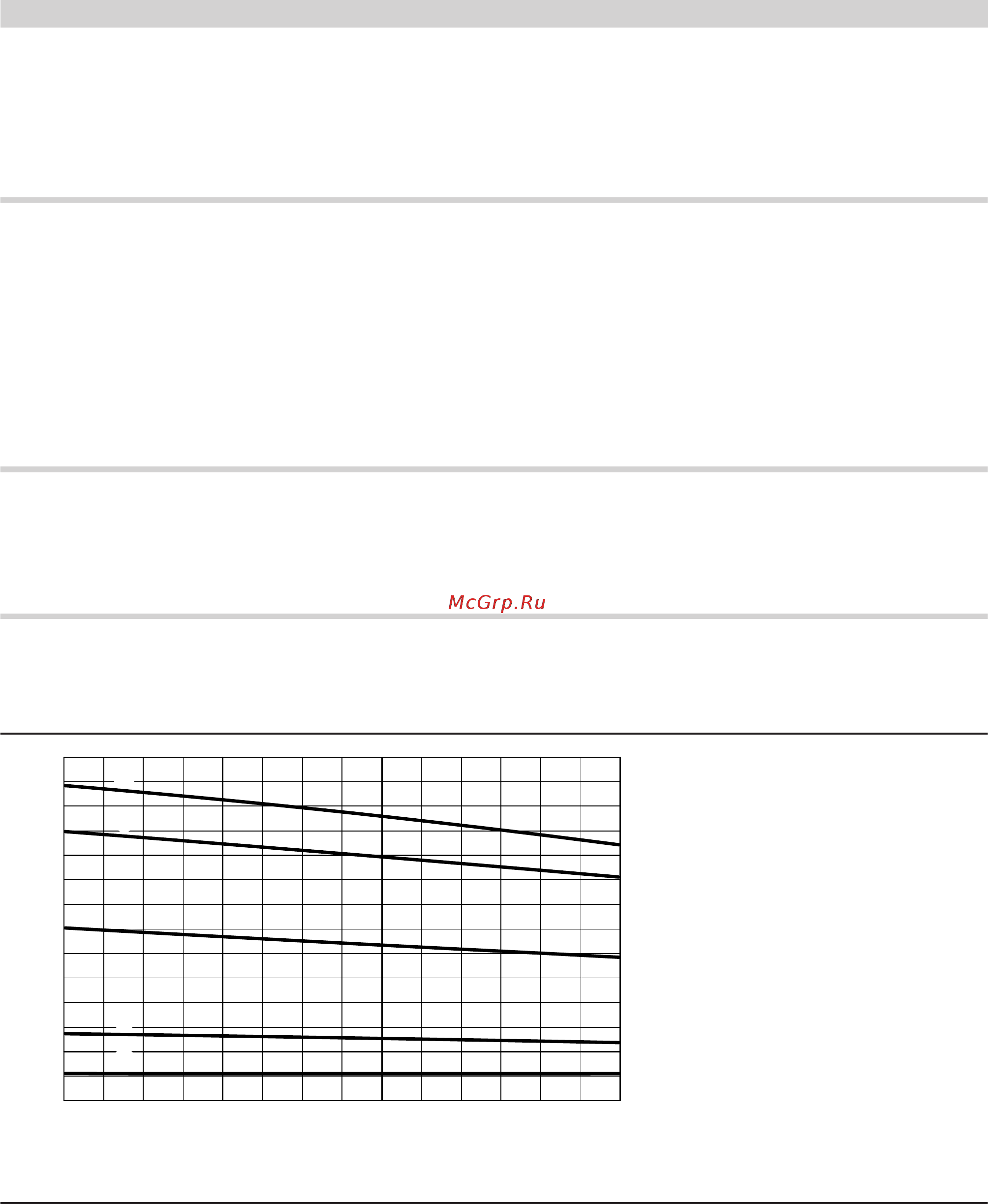

КПД (Hi) в зависимости от тепловой мощности
На диаграмме представлены зависимости КПД при различных
расчетных температурах системы.
Тепловая мощность [%]
КПД Hi [%]
100
90807060504030
110
108
106
104
102
100
98
96
A
B
C
D
E
A
Разность температур подающей/обратной магистрали 40/20
°C
B
Разность температур подающей/обратной магистрали 50/30
°C
C
Разность температур подающей/обратной магистрали 60/40
°C
D
Разность температур подающей/обратной магистрали 70/50
°C
E
Разность температур подающей/обратной магистрали 80/60
°C
Указания по проектированию
10
VIESMANN
VITOCROSSAL 200
5693 280 RU
