Viessmann Vitocrossal 200 СМ2 (напол./газ) 400-620 кВт [4/12] Технические характеристики водогрейного котл

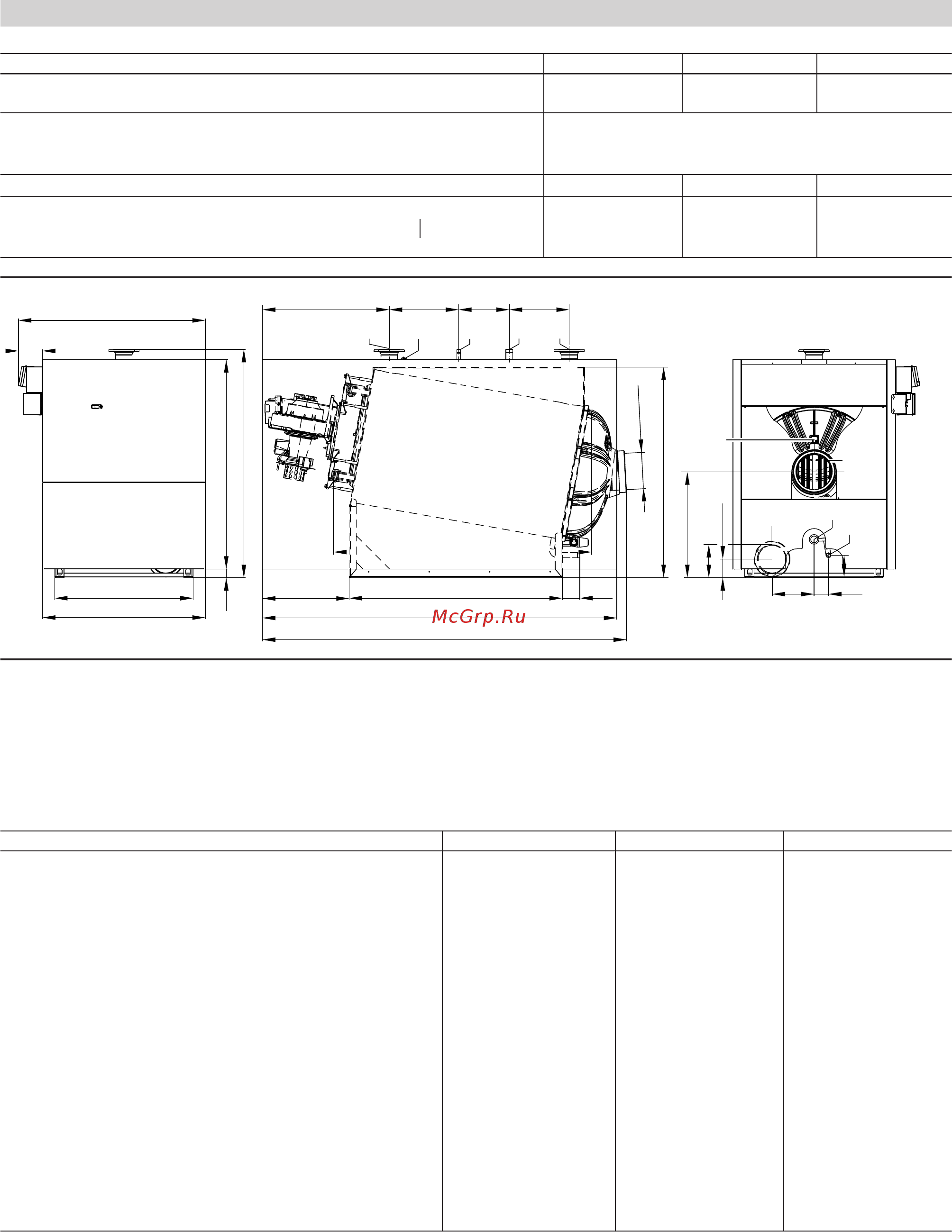

![Viessmann Vitocrossal 200 СМ2 (напол./газ) 400-620 кВт [4/12] Технические характеристики водогрейного котл](/views2/1474233/page4/bg4.png)
мбар 0,7 0,7 0,7
Патрубок системы удаления продуктов сгорания
(внутр.)
7 мм
250 250 250
Нормативный КПД
при температуре отопительной системы 50/30 °C % до 98 (H
s
)/109 (H
i
)
при температуре отопительной системы 75/60 °C % до 95 (H
s
)/106 (H
i
)
Потери на поддержание готовности q
B,70
% 0,3 0,3 0,3
Уровень звукового давления
*4
на расстоянии 1 м перед котлом (при полной нагрузке) дБ(A) 67 67 67
в трубе дымохода (при полной нагрузке) дБ(A) 114 107 109
167
е
d
c
b
a
60
k l m n
600
h
120
g
f
o
Ø AGA
KTS RG SA KRKV
v
p
230
130
290
100
s
E
KOA
AGA
RLU
AGS
AGA Сборник уходящих газов
AGS Датчик температуры уходящих газов (2 шт.)
E Патрубок опорожнения
KOA Конденсатоотводчик
KR Обратная магистраль котла
KTS Датчик температуры котловой воды
KV Подающая магистраль котла
RG Муфта R½ для дополнительных регулирующих устройств
(например, арматурного стержня с реле контроля мини-
мального и максимального давления)
RLU
Патрубок приточного воздуха 7 200 мм для режима
эксплуатации с отбором воздуха извне (принадлежность)
SA Патрубок аварийной линии (предохранительный клапан)
Таблица размеров
Ном. тепловая мощность кВт 400 500 620
a мм 1480 1510 1580
b мм 1370 1370 1510
c мм 1080 1080 1130
d мм 910 910 960
e мм 1245 1245 1295
f мм 2230 2385 2525
g мм 2165 2320 2455
h мм 1185 1345 1475
k мм 870 870 880
l мм 385 435 480
m мм 255 310 350
n мм 320 370 415
o мм 1360 1385 1460
p мм 710 710 735
q мм 230 230 230
r мм 130 130 130
s мм 155 155 155
t мм 290 290 290
u мм 100 100 100
v мм 1495 1650 1785
При затруднениях с подачей котла на место установки можно
снять коллектор уходящих газов.
*4
Нормативные параметры измерений уровня звукового давления не являются гарантированными значениями, поскольку изме-
рения уровня звукового давления всегда зависят от соответствующей установки.
Технические характеристики водогрейного котла
(продолжение)
4
VIESMANN
VITOCROSSAL 200
5693 280 RU
