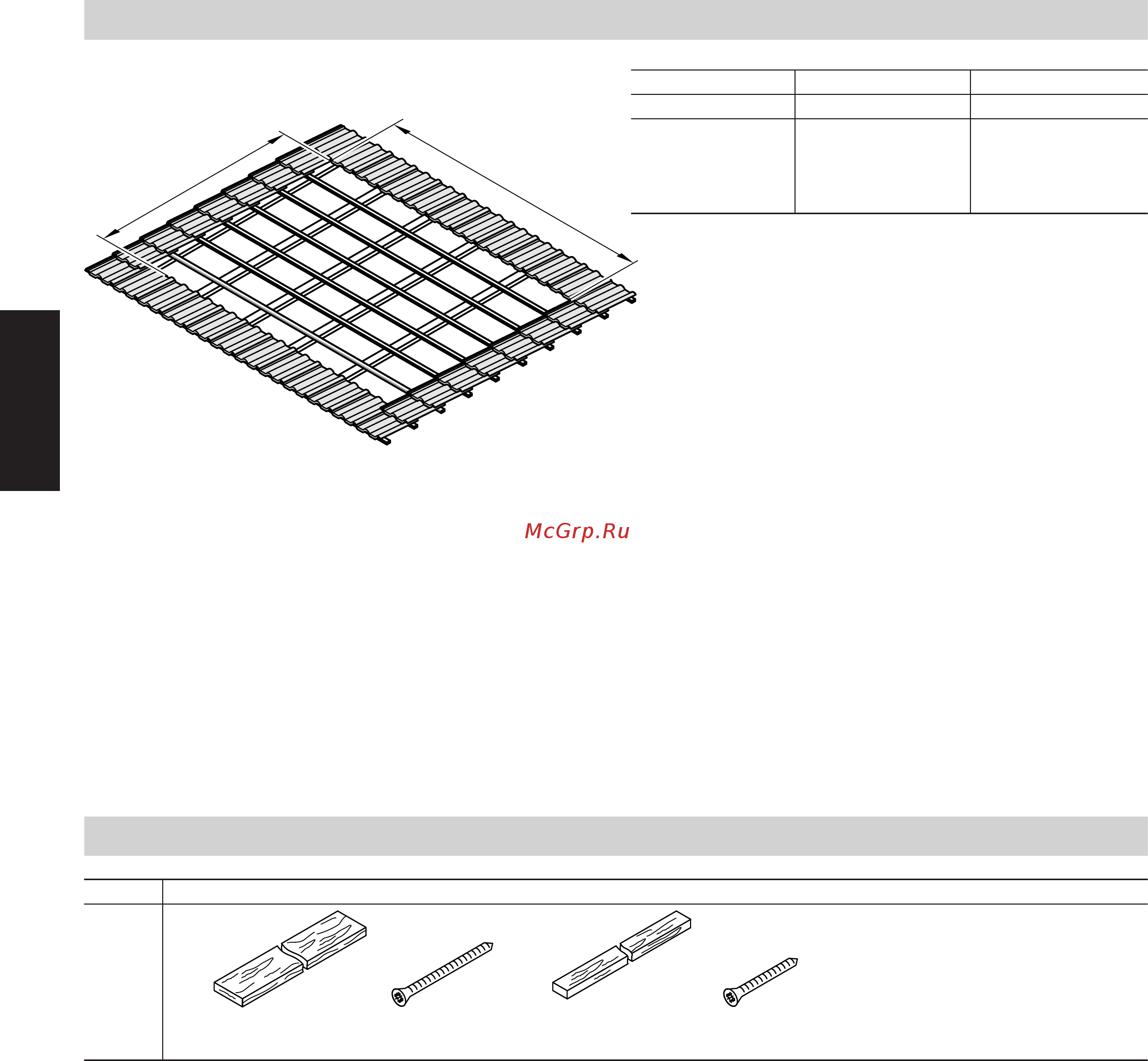

Необходимая площадь крыши

Тип коллектора SV SH

a, мм 3400 2000

b, мм 1700 + 1100 для

каждого дополни-

тельного коллек-

тора

5400 + 2400 для ка-

ждого дополни-

тельного коллекто-

ра

■ Чтобы избежать повреждений покрытия конька крыши,

со стороны конька необходимо оставить достаточно сво-

бодного пространства, при использовании черепичного

покрытия - минимум 3 ряда.

Указание

При использовании черепичного покрытия также

рекомендуется соблюдать ширину минимум в 3 чере-

пицы.

■ При необходимости смонтировать снегоулавливающую

решетку.

■ Для проведения работ по контролю и техническому

обслуживанию коллекторов предусмотреть люк для

выхода на крышу.

■ Для предотвращения проникновения воды вследствие

попадания метелевого снега и воздействия давления

воздуха заказчик должен принять соответствующие

меры, например, смонтировать обрешетку из досок.

2. Монтаж монтажных досок

Пакет Элемент

5 x 70

T25

120 x 40 60 x 40

2 3 4

8 x 120

T40

Последовательность монтажа

1. Выполнение кровельного покрытия
