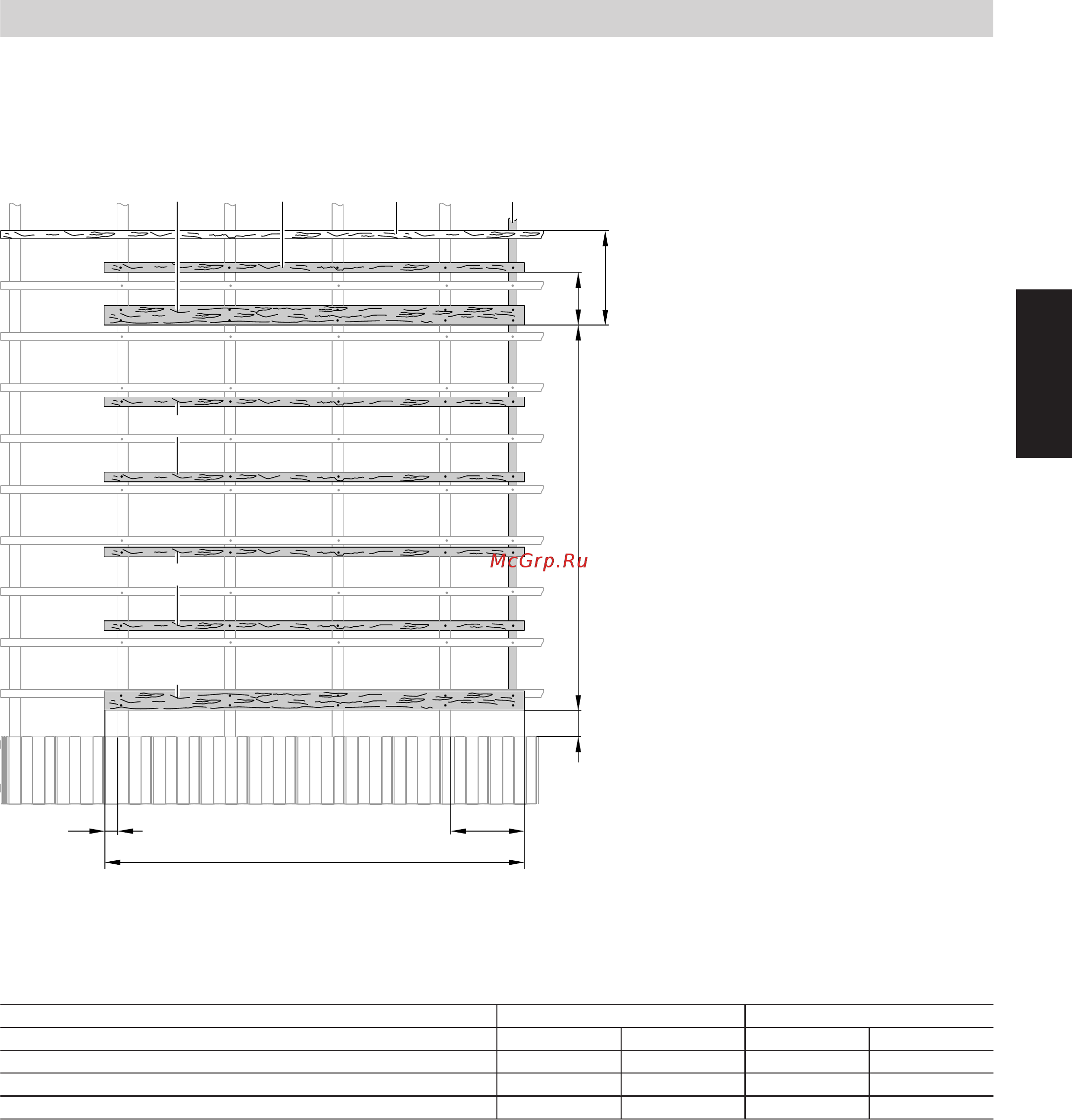

■ Тип SV:
4 монтажные доски
3
между монтажными досками
1
■ Тип SH:
2 монтажные доски
3
между монтажными досками
1
Указание
Распределить монтажные доски
3
таким образом,
чтобы избежать удаления имеющихся планок обре-
шетки.
3
1
3
1 B3 A
f
e
e
340
610
d
c
A
Предоставляемая заказчиком обрешетка для под-
держки панелей облицовки (кроме шиферного покры-
тия)
B
Предоставляемая заказчиком обрешетка для под-
держки выступающих планок обрешетки
Для углов наклона крыши 20° - 65 °
Тип коллектора SV SH
Размеры, мм c d c d
Голландская черепица 160 2400 160 1080
Шифер 20 2400 20 1080
Плоская черепица 150 2400 150 1080
Последовательность монтажа
2. Монтаж монтажных досок
(продолжение)
5459 377 GUS
2
