Viessmann VITOSOL 100-F [12/40] Монтаж монтажных досо
![Viessmann VITOSOL 100-F [12/40] Монтаж монтажных досо](/views2/1474339/page12/bgc.png)
12
Количество кол-
лекторов
e, мм f, мм
Тип SV Тип SH
1 ■ ≥ 110
Для монтажа боковой панели с отверстием для гидравлических
соединений (см. стр. 17):
В зависимости от подключения коллекторной панели по выбору
слева или справа
■ Если ≥ 300, смонтировать предоставляемую заказчиком обре-
шетку
B
.
1300 —
2 2380 5030
3 3460 7430
4 4530 9830
5 5610 12230
6 6690 14630
7 7770 17030
8 8840 19430
9 9920 21840
10 11000 24240
11 12070 26640
12 13200 29040

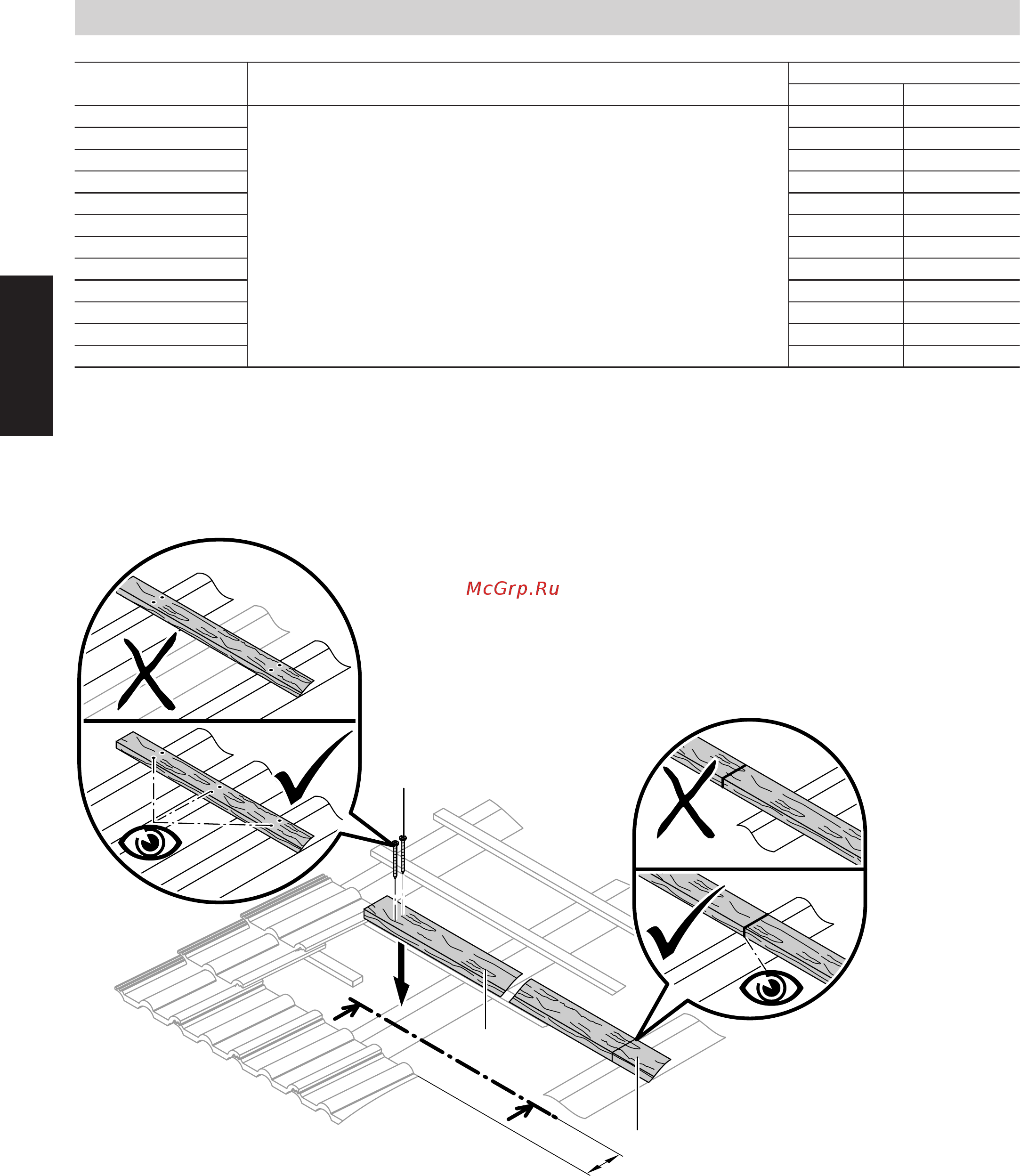

Указание
При необходимости, в области монтажных досок
1
следует удалить имеющуюся обрешетку.
В месте разделения между обрешеткой и монтажной
доской необходимо обеспечить поддержку.
1
2
c
1
Последовательность монтажа
2. Монтаж монтажных досок
(продолжение)
5459 377 GUS
