Viessmann Vitosol 141-FM [10/40] Защитный ограничитель температур
![Viessmann Vitosol 141-FM [10/40] Защитный ограничитель температур](/views2/1474374/page10/bga.png)
10

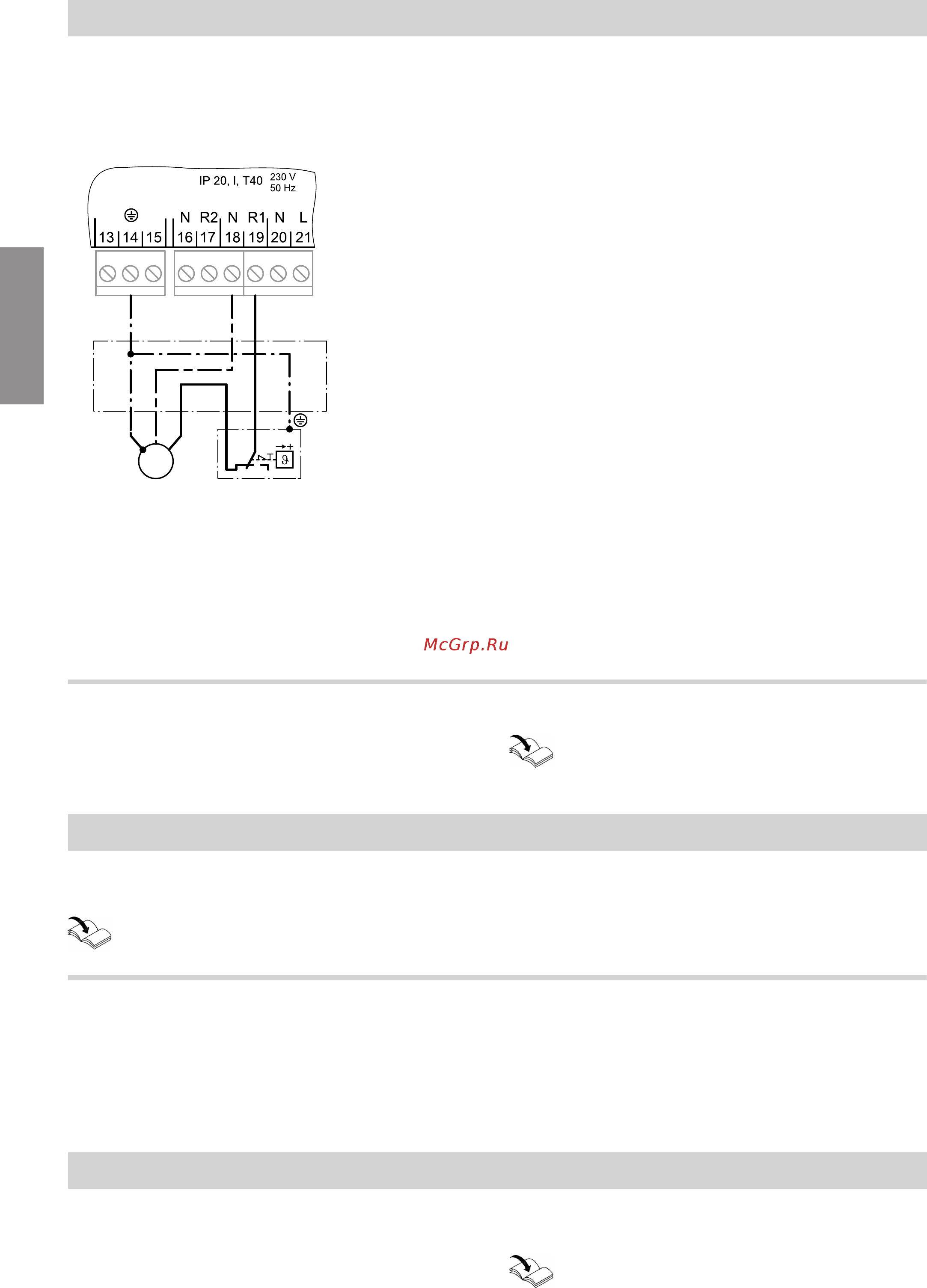

Подключение
3-жильный кабель с поперечным сечением провода
1,5 мм
2
.
M
~
1
C
B
D
A
Рис.6
A
Клеммная коробка контроллера гелиоустановки
B
Защитный ограничитель температуры
C
насос контура гелиоустановки
D
Клеммная коробка (предоставляется заказчи-
ком)
Настройка температуры
Состояние при поставке: 120 °C
Необходима перенастройка на 95 °C.
Инструкция по монтажу защитного ограничи-
теля температуры
Датчик температуры коллектора
монтаж
Инструкция по монтажу коллектора
Подключение
Подсоединить датчик к S1 (клеммы 1 и 2).
Удлинение соединительного кабеля:
2-жильный кабель с поперечным сечением провода
1,5 мм
2
Датчик температуры водонагревателя
монтаж
Выполняется с помощью ввертного уголка. Инструкция по монтажу емкостного водона-
гревателя
Электрические подключения
Защитный ограничитель температуры (продолжение)
5674 726 RU
Монтаж
